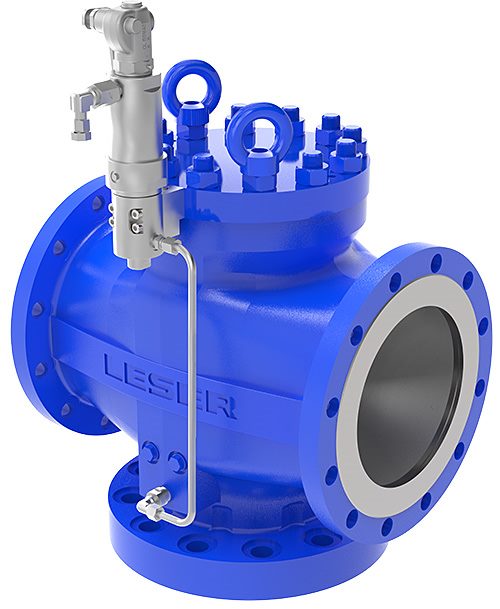

LESERS nye sikkerhetsventil Dual Outlet POSV er nå tilgjengelig for bestilling.
Den nylig utviklede LESER Dual Outlet POSV kan nå bestilles i nominelle størrelser fra NPS 4 x 6 x 6 til NPS 8 x 10 x 10 og åpningstrykk opp til 102 bar-g.

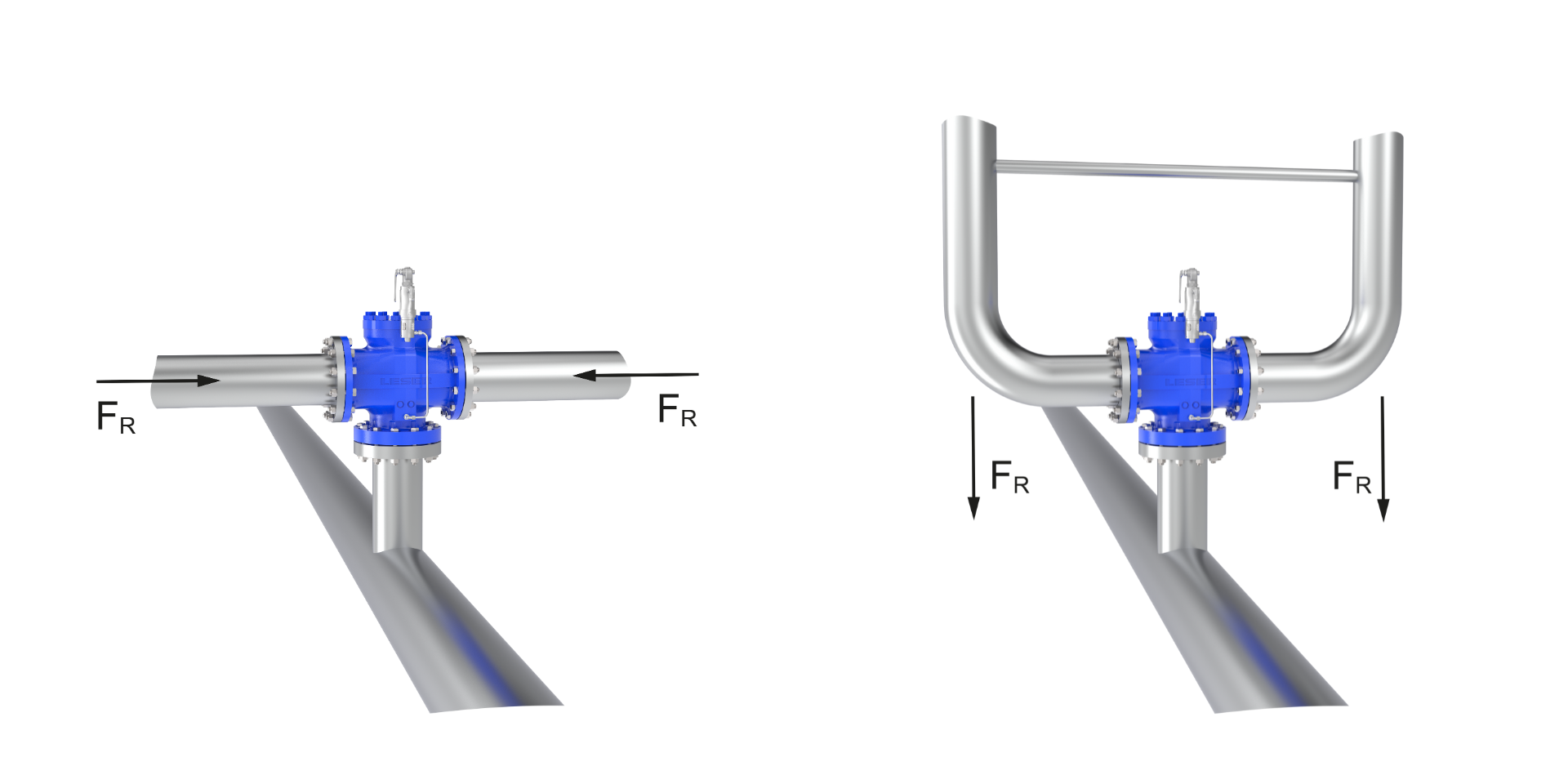

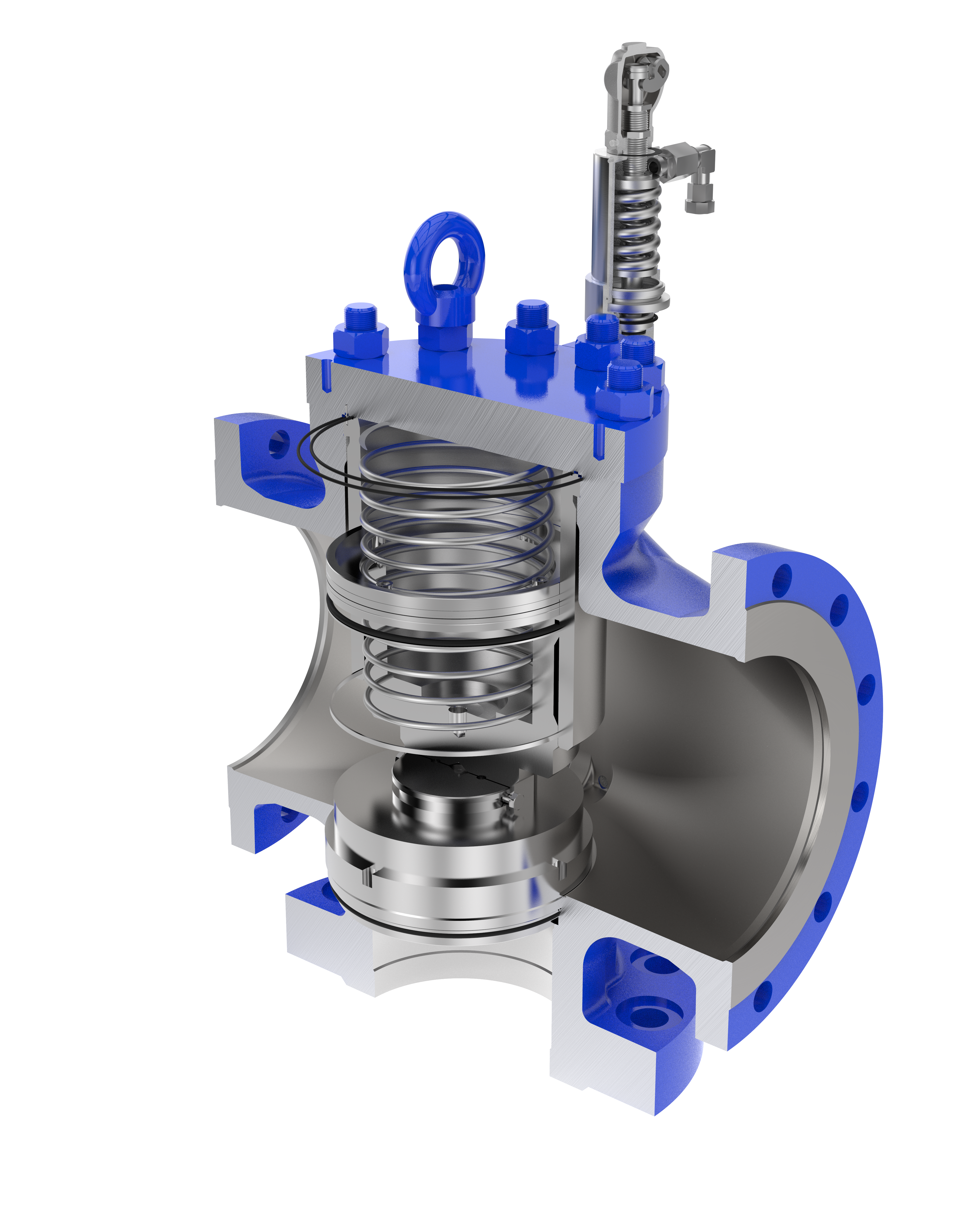

Den pilotstyrte sikkerhetsventilen har to utløp som vender mot hverandre. Ved åpning strømmer mediet jevnt ut i nøyaktig motsatte retninger; reaksjonskreftene som oppstår, opphever hverandre under utblåsningen.
Denne utformingen krever mindre av stålkonstruksjonen, slik at anleggsoperatøren kan spare på kostnader på metallkonstruksjoner.
|
Størrelser |
NPS 4 x 6 x 6 til NPS 8 x 10 x 10 |
| Trykkvurderinger | |
| Innløp | Class 150 til Class 600 |
| Utløp | Class 150 |
| Åpning | P+ til T+ |
| Materialer | WCB/LCB, CF8M |
| Tilleggsutstyr | Pilotforsyningssilter, tilkobling for felttest, fjernføling, manuell utblåsning |
| Senter til midt | Fleksible senter-til-midt-dimensjoner som matcher de største aktørene på markedet innen dette segmentet og så langt det er mulig |
| Leveringstider | Fire uker av fabrikk (kan variere på enkelte varianter) |

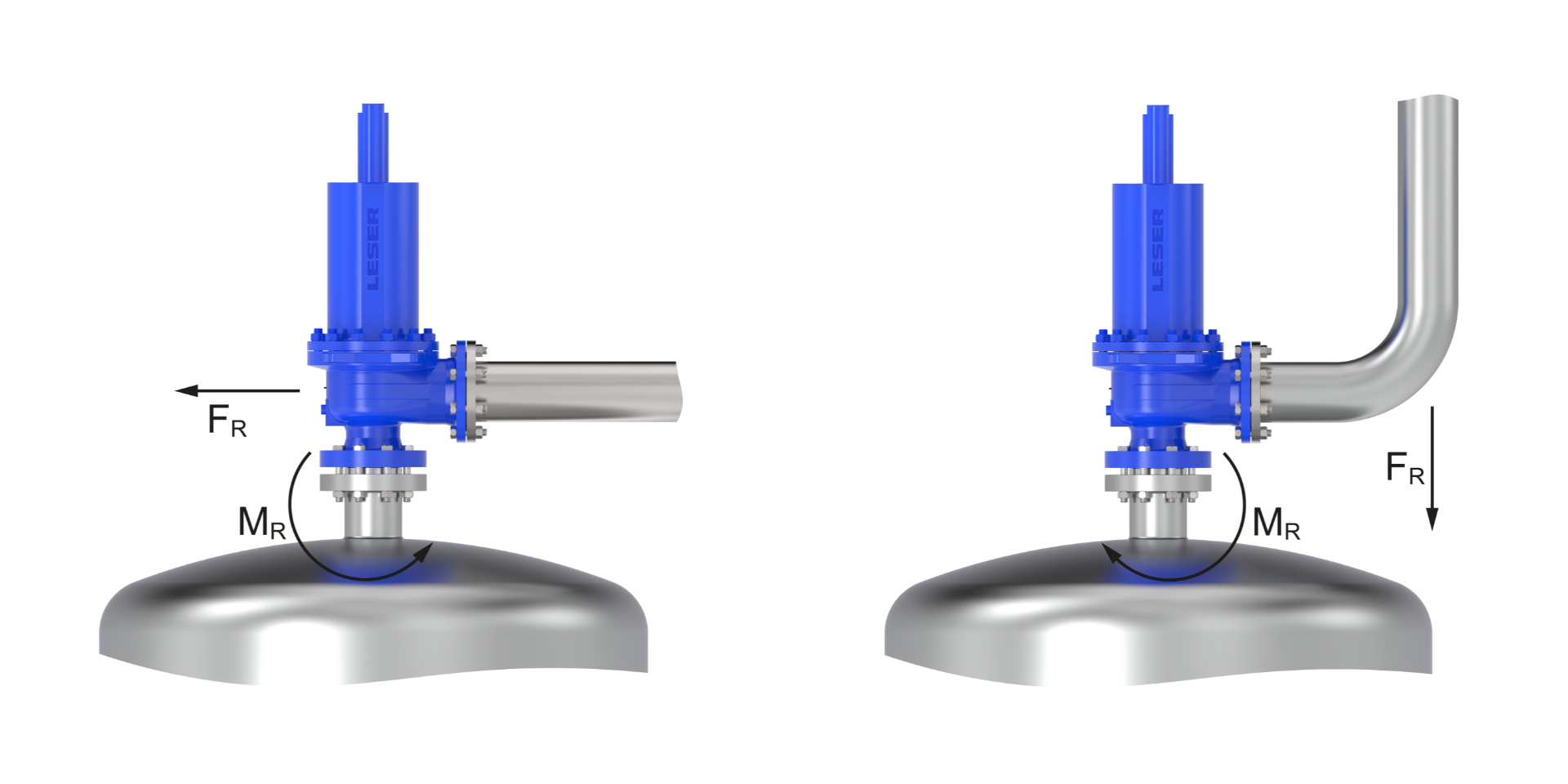

Når sikkerhetsventiler åpner, fører impulsen fra det strømmende mediet til at ventilen beveger seg bort fra utløpet. Disse kreftene, kalt reaksjonskrefter, beregnes i forbindelse med utformingen av ventilene - for eksempel i henhold til API 520-2 eller AD 2000-standard. Generelt sett, jo større massetrømmen er, desto større blir de resulterende reaksjonskreftene.
For å forhindre at disse kreftene blir overført gjennom rørsystemet tilknyttet ventillinnløpet og forårsaker skade der, må de absorberes av stålkonstruksjoner og fundament. For eksempel kan reaksjonskrefter på opptil 370 kN forekomme ved 100 bar-g med "single outlet" pilotstyrt sikkerhetsventil av størrelse 8T10.
 |
 |
Vil du vite mer om LESER Dual Outlet POSV ta kontakt med Iselin.
