Komplicerad takavvattning av Emporia i Malmö

Ända sedan Öresundsbron invigdes år 2000 har Malmö varit i ständig utveckling. i stadsdelen Hyllie pågår den största utbyggnaden och i oktober öppnar Emporia, Skandinaviens största shoppingcenter. den mäktiga byggnaden har en park på taket vilket ställer speciella krav på takavvattningssystemet. Vi tog oss an utmaningen tillsammans med Bravida.

I stadsdelen Hyllie ligger Malmös största utbyggnadsomrĂ„de. HĂ€r finns Point Hyllie, ett storslaget byggnadsprojektet som bestĂ„r av butiker, restauranger och kontor samt bostadsrĂ€ttslĂ€genheter. Station Hyllie, som Ă€r det sista stoppet innan Öresundsbron, öppnades i samband med invigningen av Citytunneln. Malmö Arena Ă€r en topp­modern anlĂ€ggning för sport och andra evenemang. Och nĂ€st i tur stĂ„r alltsĂ„ shoppingcentret Emporia. Emporia, som betyder handelsplatser pĂ„ latin, blir Skandinaviens frĂ€msta shoppingcenter med en internationell atmosfĂ€r, ett
komplett utbud av butiker och en hög servicenivÄ.

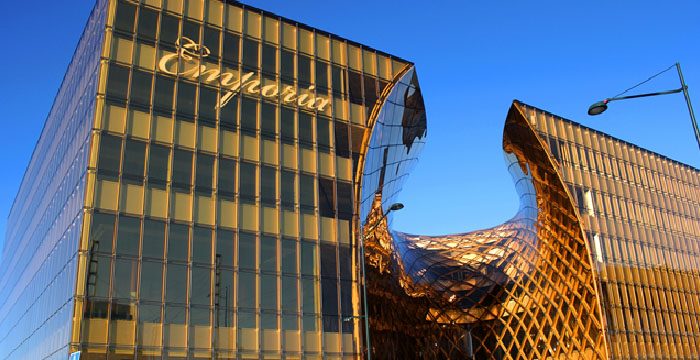

Emporia kommer att fĂ„ fyra vĂ„ningar, en takterass med utsikt över Öresundsbron, en huvudentrĂ© med dubbelkrökta glasytor, fem olika torg, parkeringshus och parkeringsplatser i direkt anslutning samt en grön park pĂ„ taket för rekreation och annorlunda upplevelser. PĂ„ en yta av 93 000 kvm kommer det att erbjudas shopping, mat, kultur och nöjen i över 200 butiker, restauranger och cafĂ©er i tre plan och en unik takpark. Totalt kommer 3000 anstĂ€llda att ta emot cirka 25 000 besökare varje dag.

Besökarna ska fÄ en kÀnsla av att flanera i en stadspark för att kunna varva ner frÄn den vÀrsta shoppingstressen

Park pÄ taket

Att shoppa kan vara stressigt och tÄlamodskrÀvande. Uppe pÄ taket kommer det att finnas en park dÀr gÀsterna kan varva ner i en skön miljö. I parken finns sju kullar, grÀsmattor för lek och vila, prydnadsgrÀs och blommande perenner samt planteringar med vÀxter som kattfot, blÄklocka, krokus och vildtulpan. Takparken Àr en viktig del av den estetiska upplevelsen men den har Àven en rad olika praktiska egenskaper. Det gröna taket tar upp och binder föroreningar vilket bidrar till en bÀttre miljö i Hyllie. Andra fördelar Àr att taket dÀmpar buller, fördröjer dagvatten och minskar pÄ sÄ sÀtt behovet av dagvattensystem. Dessutom isolerar taket bra och minskar dÀrför energibehovet.

Intressant takavvattningsprojekt

Takparken stÀllde speciella krav pÄ takavvattningen. Claes Manner och Ulf
Munther pĂ„ Armatec hade mĂ„nga givande diskussioner med konsulten Martin Åvall frĂ„n ÅF Infrastruktur AB. Det handlade frĂ€mst om vilka krav som skulle stĂ€llas pĂ„ dimensioneringen av takavvattningssystem och brĂ€ddavlopp. Claes och Ulf ville ta höjd för det allt mer intensiva regnandet i landet

– Desto mer regn till följd av klimatförĂ€ndringarna, ju högre krav pĂ„ dimensionering av takavvattningssystem och brĂ€ddavlopp. Som det ser ut i dag Ă€r svensk praxis med 0,013 l/s kvadratmeter lĂ€gst i hela Europa. Tyskland och Frankrike har 300 l/s/ha respektive 500 l/s/ha. PĂ„ grund av konstant ökad nederbörd vill vi dĂ€rför höja vĂ€rdet till minst 180 l/s/ha. I dag finns tyvĂ€rr inga klara regler pĂ„ hur brĂ€ddavloppen ska utformas. Det Ă€r vanligt att montera ett 50 mm rör genom taksargen 50 mm ovan
rÀnndalen. Men ett sÄdant rör har en mycket liten kapacitet. DÀrför rekommenderar vi att man i varje Ànde pÄ rÀnndalen monterar en UV-brunn med en 60 mm hög förhöjningsring. Vattnet leds invÀndigt ner till 1 m ovan golv dÀr man lÄter den gÄ igenom vÀggen och mynna fritt. Brunnen kan dÄ avvattna lika mycket vatten som det ordinarie systemet. En sÄdan lösning Àr tekniskt överlÀgset andra alternativ och det borde bli ett myndighetskrav pÄ att alla tak skall förses med denna lösning.

Martin Åvall ger sin syn pĂ„ saken.

– Jag var inte beredd att gĂ„ lika lĂ„ngt som Armatec ville i det hĂ€r fallet. Det handlade ju inte om ett vanligt platt tak, utan en takpark dĂ€r ett stort antal mĂ€nniskor ska vistas. Ett sĂ„dant tak byggs för helt andra laster Ă€n normalt. Och inte minst viktigt – grĂ€set, kullarna och vĂ€xtligheten kommer att ge en avsevĂ€rd fördröjning jĂ€mfört med traditionella tak dĂ€r vattnet rinner undan i snabb takt. DĂ€rför kompromissade vi och beslutade oss för att gĂ„ pĂ„ ett vĂ€rde av 150 l/s/ha, avslutar Martin.

Är du nyfiken pĂ„ hur vi löste det nya takavvattningssystemet till Emporia köpcentrum? SĂ„hĂ€r gjorde vi:

Emporia bestĂ„r av tre huskroppar och vi stĂ€lldes inför en rad tekniska utmaningar. NĂ€r projektet startade var inte taken fĂ€rdigprojekterade, varför samlingsledningar och stammar fick placeras utan denna vetskap. Allt takvatten frĂ„n hela projektet skulle ledas till en damm utanför entrĂ©n. NivĂ„skillnaden mellan golv och damm var inte mer Ă€n 1,5 meter. Vattnet skulle ledas som mest 200 meter, varav 175 m under golv. Det uteslöt i praktiken möjligheten att anvĂ€nda ett konventionellt avvattningssystem som krĂ€ver fall.

Handelsdelen pÄ 27 000 kvadratmeter har ett tak med kullar, sedumvÀxter, gÄngbanor, lanterniner och flÀktrum. Tanken Àr att besökarna ska fÄ en kÀnsla av att flanera i en stadspark för att kunna varva ner frÄn den vÀrsta shoppingstressen. Problemet var att veta hur vattnet fördelar sig över taket. Det löste vi genom att bygga upp ett rutnÀt av rÀnnor dÀr alla brunnarna har förbindelse med varandra. Takets brÀddavloppssystem skulle ha samma kapacitet som det ordinarie systemet.

I detta fall innebar det att 400 l/s skulle avledas. Det blev möjligt med hjĂ€lp av 10 UV brĂ€ddavloppsbrunnar med en kapacitet pĂ„ 40 l/s. Vattnet fick ledas ner till marknivĂ„ dĂ„ det inte var möjligt att göra öppningar i fasaden. Kontoret pĂ„ 4 000 kvadratmeter har ett tak som korsades av balkar pĂ„ mĂ„nga stĂ€llen, vilket medförde flera smĂ„ ytor pĂ„ 10–20 kvadratmeter.

Det Ă€r för smĂ„ ytor för att fungera i ett UV-System. Risken finns att brunnarna suger luft och ”punkterar” UV-Systemet. Det problemet löste vi genom att avvattna taket med konventionella takbrunnar. Dessa leddes ner en vĂ„ningshöjd dĂ€r vi sedan dimensionerade om det till ett fullflödessystem. Vi gjorde en vattenstĂ„ndsberĂ€kning och dĂ€refter leddes vattnet 200 m utan fall till en damm framför entrĂ©n. I parkeringshuset skulle 10 000 kvm avvattnas. Risk för sand och frysning gjorde att vi Ă€ven hĂ€r försĂ„g taket med konventionella brunnar. Dessutom gjorde vi ytterligare en vattenstĂ„ndsberĂ€kning. Det hade inte varit praktiskt möjligt att lösa avvattningen pĂ„ ett konventionellt sĂ€tt dĂ„ vattnet skulle ledas 175 meter till dammen.
