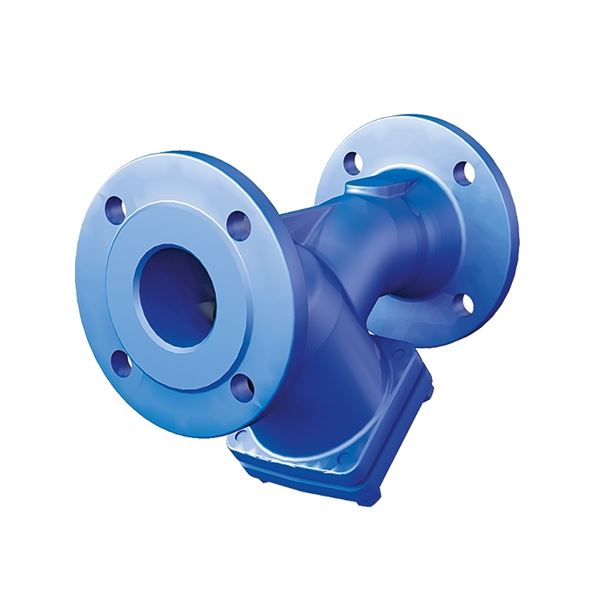

Smutsfilter AT 4028B

Smutsfilter av gråjärn med flänsar, PN 16. Silinsats av rostfritt stål, maskvidd 0,6 mm. Separat silkorg med annan maskvidd kan beställas. För mekanisk rening av värmevatten, kylvatten, petroliumprodukter och neutrala fluider.

Dimensionsområde (DN)	15 - 400
Tryckklass (PN)	16
Temperatur (°C)	-10 - 300
Huvudmaterial	Gråjärn

Varan har bedömning A i SundaHus Miljödata
Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Maskvidd (mm)	Avs.datum	Bruttopris	Antal
AT 4028B15 RSK 5062900	Standard	15	16	-10 - 300	0.6	2025-05-13 I lager	790 SEK	Antal
AT 4028B20 RSK 5062901	Standard	20	16	-10 - 300	0.6	2025-05-13 I lager	880 SEK	Antal
AT 4028B25 RSK 5062902	Standard	25	16	-10 - 300	0.6	2025-05-13 I lager	1 060 SEK	Antal
AT 4028B32 RSK 5062903	Standard	32	16	-10 - 300	0.6	2025-05-13 I lager	1 390 SEK	Antal
AT 4028B40 RSK 5062904	Standard	40	16	-10 - 300	0.6	2025-05-13 I lager	1 560 SEK	Antal
AT 4028B50 RSK 5062905	Standard	50	16	-10 - 300	0.6	2025-05-13 I lager	1 760 SEK	Antal
AT 4028B65 RSK 5062906	Standard	65	16	-10 - 300	0.6	2025-05-13 I lager	2 320 SEK	Antal
AT 4028B80 RSK 5062907	Standard	80	16	-10 - 300	0.6	2025-05-13 I lager	2 900 SEK	Antal
AT 4028B100 RSK 5062908	Artikeln har utgått Ersätts av Smutsfilter AT 4028C100 Viss avvikelse kan förekomma	Standard	100	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C100 Viss avvikelse kan förekomma
AT 4028B125 RSK 5062909	Standard	125	16	-10 - 300	0.6	2025-05-13 I lager	6 200 SEK	Antal
AT 4028B150 RSK 5062910	Standard	150	16	-10 - 300	0.6	2025-05-13 I lager	8 800 SEK	Antal
AT 4028B200 RSK 5062911	Standard	200	16	-10 - 300	0.6	2025-05-13 I lager	19 200 SEK	Antal
AT 4028B250 RSK 5062912	Artikeln har utgått Ersätts av Smutsfilter AT 4028C250 Viss avvikelse kan förekomma	Standard	250	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C250 Viss avvikelse kan förekomma
AT 4028B350	Artikeln har utgått Ersätts av Smutsfilter AT 4028C350 Viss avvikelse kan förekomma	Standard	350	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C350 Viss avvikelse kan förekomma
AT 4028BE50 RSK 5037065	Epoximålning	50	16	-10 - 80	0.6	2025-05-13 I lager	2 900 SEK	Antal
AT 4028BE65 RSK 5037066	Epoximålning	65	16	-10 - 80	0.6	2025-05-13 I lager	4 300 SEK	Antal
AT 4028BE80 RSK 5037067	Artikeln har utgått Ersätts av Smutsfilter AT 4028CE80 Viss avvikelse kan förekomma	Epoximålning	80	16	-10 - 80	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028CE80 Viss avvikelse kan förekomma
AT 4028BE100 RSK 5037058	Epoximålning	100	16	-10 - 80	0.6	2025-05-13 I lager	6 600 SEK	Antal
AT 4028BE125 RSK 5037059	Epoximålning	125	16	-10 - 80	0.6	2025-05-13 I lager	6 900 SEK	Antal
AT 4028BE150 RSK 5037060	Epoximålning	150	16	-10 - 80	0.6	2025-05-13 I lager	12 700 SEK	Antal
AT 4028BE200 RSK 5037061	Epoximålning	200	16	-10 - 80	0.6	2025-05-13 I lager	22 100 SEK	Antal
AT 4028BE250 RSK 5037063	Artikeln har utgått Ersätts av Smutsfilter AT 4028CE250 Viss avvikelse kan förekomma	Epoximålning	250	16	-10 - 80	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028CE250 Viss avvikelse kan förekomma
AT 4028BE300 RSK 5037064	Artikeln har utgått Ersätts av Smutsfilter AT 4028CE300 Viss avvikelse kan förekomma	Epoximålning	300	16	-10 - 80	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028CE300 Viss avvikelse kan förekomma
AT 4028B50P	Magnetinsats	50	16	-10 - 300	0.6	2025-05-16 Monteringsartikel	9 400 SEK	Antal
AT 4028B80P	Magnetinsats	80	16	-10 - 300	0.6	2025-05-16 Monteringsartikel	12 400 SEK	Antal
AT 4028B100P	Artikeln har utgått Ersätts av Smutsfilter AT 4028C100P Viss avvikelse kan förekomma	Magnetinsats	100	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C100P Viss avvikelse kan förekomma
AT 4028B125P	Magnetinsats	125	16	-10 - 300	0.6	2025-05-16 Monteringsartikel	18 200 SEK	Antal
AT 4028B150P	Magnetinsats	150	16	-10 - 300	0.6	2025-05-16 Monteringsartikel	21 100 SEK	Antal
AT 4028BE200-10 RSK 5037062	Epoximålning	200	10	-10 - 80	0.6	2025-05-13 Färre än 10 i lager	22 100 SEK	Antal
AT 4028B50-1012	C2-målning	50	16	-10 - 300	0.6	2025-05-27 Beställningsvara	5 000 SEK	Antal
AT 4028B40P	Magnetinsats	40	16	-10 - 300	0.6	2025-05-16 Monteringsartikel	9 100 SEK	Antal
AT 4028B80-1013	C3-målning	80	16	-10 - 300	0.6	2025-05-27 Beställningsvara	7 000 SEK	Antal
AT 4028B32P	Magnetinsats	32	16	-10 - 300	0.6	2025-05-16 Monteringsartikel	8 500 SEK	Antal
AT 4028B32P-1012	C2-målning, Magnetinsats	32	16	-10 - 300	0.6	2025-06-24 Beställningsvara	9 400 SEK	Antal
AT 4028B65P-1012	C2-målning, Magnetinsats	65	16	-10 - 300	0.6	2025-06-09 Beställningsvara	15 600 SEK	Antal
AT 4028B80-1012	C2-målning	80	16	-10 - 300	0.6	2025-05-27 Beställningsvara	6 900 SEK	Antal
AT 4028B40-1012	C2-målning	40	16	-10 - 300	0.6	2025-05-27 Beställningsvara	4 260 SEK	Antal
AT 4028B80P-1012	C2-målning, Magnetinsats	80	16	-10 - 300	0.6	2025-06-24 Beställningsvara	16 400 SEK	Antal
AT 4028BE50P	Epoximålning, Magnetinsats	50	16	-10 - 80	0.6	2025-05-16 Monteringsartikel	10 700 SEK	Antal
AT 4028BE80P	Epoximålning, Magnetinsats	80	16	-10 - 80	0.6	2025-07-25 Tillfälligt slut	14 100 SEK	Antal
AT 4028B32-1012	C2-målning	32	16	-10 - 300	0.6	2025-05-27 Beställningsvara	2 210 SEK	Antal
AT 4028B50-1014	C4-målning	50	16	-10 - 300	0.6	2025-05-27 Beställningsvara	5 700 SEK	Antal
AT 4028B65P	Magnetinsats	65	16	-10 - 300	0.6	2025-05-13 Färre än 10 i lager	10 900 SEK	Antal
AT 4028BE65P	Epoximålning, Magnetinsats	65	16	-10 - 80	0.6	2025-05-16 Monteringsartikel	12 900 SEK	Antal
AT 4028BE100P	Epoximålning, Magnetinsats	100	16	-10 - 80	0.6	2025-05-16 Monteringsartikel	17 600 SEK	Antal
AT 4028B100-1012	C2-målning	100	16	-10 - 300	0.6	2025-05-13 I lager	8 300 SEK	Antal
AT 4028B40-1014	C4-målning	40	16	-10 - 300	0.6	2025-05-27 Beställningsvara	4 990 SEK	Antal
AT 4028B50-1013	C3-målning	50	16	-10 - 300	0.6	2025-05-27 Beställningsvara	5 400 SEK	Antal
AT 4028B65-1013	C3-målning	65	16	-10 - 300	0.6	2025-05-27 Beställningsvara	6 300 SEK	Antal
AT 4028B65-1012	C2-målning	65	16	-10 - 300	0.6	2025-06-03 Beställningsvara	6 000 SEK	Antal
AT 4028B32-1013	C3-målning	32	16	-10 - 300	0.6	2025-05-27 Beställningsvara	2 320 SEK	Antal
AT 4028B100-1013	Artikeln har utgått Ersätts av Smutsfilter AT 4028C100-1013 Viss avvikelse kan förekomma	C3-målning	100	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C100-1013 Viss avvikelse kan förekomma
AT 4028B100-1014	Artikeln har utgått Ersätts av Smutsfilter AT 4028C100-1014 Viss avvikelse kan förekomma	C4-målning	100	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C100-1014 Viss avvikelse kan förekomma
AT 4028B25-1012	C2-målning	25	16	-10 - 300	0.6	2025-05-27 Beställningsvara	1 500 SEK	Antal
AT 4028B25P	Magnetinsats	25	16	-10 - 300	0.6	2025-05-16 Monteringsartikel	8 000 SEK	Antal
AT 4028B25-1013	C3-målning	25	16	-10 - 300	0.6	2025-05-27 Beställningsvara	1 720 SEK	Antal
AT 4028BE125P	Epoximålning, Magnetinsats	125	16	-10 - 80	0.6	2025-05-13 Färre än 10 i lager	18 800 SEK	Antal
AT 4028B125-1012	C2-målning	125	16	-10 - 300	0.6	2025-05-27 Beställningsvara	11 000 SEK	Antal
AT 4028B125-1013	C3-målning	125	16	-10 - 300	0.6	2025-05-27 Beställningsvara	11 500 SEK	Antal
AT 4028B125P-1012	C2-målning, Magnetinsats	125	16	-10 - 300	0.6	2025-06-24 Beställningsvara	21 700 SEK	Antal
AT 4028BE150P	Epoximålning, Magnetinsats	150	16	-10 - 80	0.6	2025-05-16 Monteringsartikel	25 100 SEK	Antal
AT 4028B150-1012	C2-målning	150	16	-10 - 300	0.6	2025-05-27 Beställningsvara	13 400 SEK	Antal
AT 4028B150-1014	C4-målning	150	16	-10 - 300	0.6	2025-05-27 Beställningsvara	13 400 SEK	Antal
AT 4028B200P	Magnetinsats	200	16	-10 - 300	0.6	2025-05-16 Monteringsartikel	33 500 SEK	Antal
AT 4028BE200P	Epoximålning, Magnetinsats	200	16	-10 - 80	0.6	2025-05-16 Monteringsartikel	36 500 SEK	Antal
AT 4028B200-1012	C2-målning	200	16	-10 - 300	0.6	2025-05-27 Beställningsvara	24 200 SEK	Antal
AT 4028B200-1014	C4-målning	200	16	-10 - 300	0.6	2025-05-27 Beställningsvara	24 200 SEK	Antal
AT 4028B250P	Artikeln har utgått Ersätts av Smutsfilter AT 4028C250P Viss avvikelse kan förekomma	Magnetinsats	250	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C250P Viss avvikelse kan förekomma
AT 4028B250-1012	Artikeln har utgått Ersätts av Smutsfilter AT 4028C250-1012 Viss avvikelse kan förekomma	C2-målning	250	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C250-1012 Viss avvikelse kan förekomma
AT 4028B250-1013	Artikeln har utgått Ersätts av Smutsfilter AT 4028C250-1013 Viss avvikelse kan förekomma	C3-målning	250	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C250-1013 Viss avvikelse kan förekomma
AT 4028B300 RSK 5062913	Artikeln har utgått Ersätts av Smutsfilter AT 4028C300 Viss avvikelse kan förekomma	Standard	300	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C300 Viss avvikelse kan förekomma
AT 4028B400	Artikeln har utgått Ersätts av Smutsfilter AT 4028C400 Viss avvikelse kan förekomma	Standard	400	16	-10 - 300	0.6			Artikeln har utgått Ersätts av Smutsfilter AT 4028C400 Viss avvikelse kan förekomma

Tillbehör

Differenstryckmätare AT 1812A

Nu lanserar vi utrustning för differenstryckmätning i blyfritt utförande över pumpgrupper, smutsfilter…

Välj

Kulventil AT 3640-

Kulventiler av mässing, fullt genomlopp, in- och utvändig gänga och stålhandtag. Packbox av grafit…

Välj

Lockpackning AT 4028AL/BL

Lockpackning till AT 4028 och AT 4029

Välj

Permanentmagnetinsats AT 4028PRP

Permanentmagnetinsats till AT4028B och AT4029B, för eftermontage. För köp färdigmonterat i nytt filter…

Välj

Filterinsats AT 4028ABF

Filterinsats till AT 4028 och AT 4029.

Välj

Produktinformation

Användningsområde

För mekanisk rening av värmevatten, kylvatten, petroliumprodukter och neutrala fluider. För kylsystem rekommenderas AT 4028BE alternativt AT 4028B med ytbehandling enligt rostskyddssystem AT 1012.

AMA-text

PMB.211 Silfilter

Smutsfilter AT 4028B, DN... Hus av gråjärn, PN 16, med uttag för differenstryckmätning, flänsar. Maskvidd 0,6 mm.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Ventilen uppfyller kraven i AFS 2016:1 (direktivet för tryckbärande anordningar) samt 2014/68/EU (Pressure Equipment Directive), enligt kategori 1, fluidgrupp 2.

Märkning på produkt: Märkt med DN, PN, fabrikat samt pil för flödesriktning.
Märkning i gjutgods enligt:
- AT 4028B, JL1040

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 93164

SundaHus: A

Reach datum: 2025-05-05

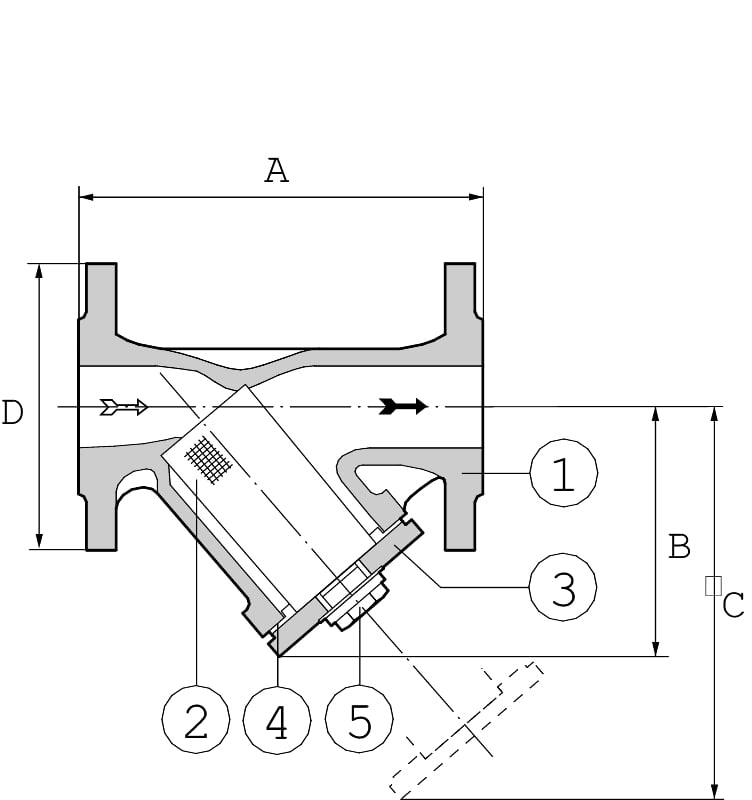

Detaljförteckning

Pos	Komponent	Material
1	Hus	Gråjärn GJL-250 (GG25)
2	Filterinsats	Rostfritt stål AISI 304 (1.4301)
3	Lock	Gråjärn GJL-250 (GG25)
4	Lockpackning	Grafit
5	Renspropp	Stål C35 (1.0501)
6	Differenstrycksproppar	Stål C35 (1.0501)

Mått och vikt

Dimensionsområde (DN): 15 - 400

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	350	300	400
A	130	150	160	180	200	230	290	310	350	400	480	600	730	980	850	1100
B	90	100	115	135	150	160	180	215	240	280	330	405	540	755	680	835
C	135	160	180	215	240	250	285	330	395	455	525	650	870	1250	1110	1370
D	95	105	115	140	150	165	185	200	220	250	285	340	405	520	460	580
Vikt	2.6	3	4.3	6.8	9	11	14.6	18.6	27	38.5	54.5	110	165	373	285	540
Mått i mm, vikt i kg.

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Höjd filterinsats	56	68	82	98	114	119	134	149	169	199	224	284	434	555	640	695
Diameter filterinsats	23	28	36	42	50	61.5	75.8	89.5	109.5	137.5	160	210	258	308	365	415
Storlek renspropp	G 3/8	G 3/8	G 3/4	G 3/4	G 1	G 1	G 1	G 1	G 1 1/2	G 1 1/2	G 1 1/2	G 1 1/2	G 1 1/2	G 1 1/2	G 1 1/2	G 1 1/2
Diff. tryckpropp	G 1/4	G 1/4	G 1/4	G 1/4	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8	G 3/8
Lockpackning, Dy (mm)	46	46	56	68	79	87	102	122	135	170	195	270	300	375	425	475
Lockpackning, Di (mm)	36	36	46	56	68	75	100	110	120	151	175	245	275	350	390	440

Funktion och konstruktion

Fångar effektivt upp de fasta partiklar som är större än filterinsatsens maskvidd när mediet strömmar igenom den cylindriska insatsen. Differenstrycksuttagen sitter på ovansidan av smutsfiltret.

Filterinsatsen har maskvidd 0,6 mm som standard, men kan även levereras med alternativa maskvidder som 0,1/0,25/0,5/1,0/1,5/2,0/3,0/5,0/8,0 mm.

Filtret finns även i segjärn, se AT 4029B.

För installationer med hygienkrav eller där det finns krav på invändigt korrosionsskydd, se AT 4028BE (gråjärn) som levereras invändigt och utvändigt behandlat med pulverlackerad epoxy.
För montering i t ex kylsystem kan samtliga filter utan epoxy levereras utvändigt ytbehandlade enligt rostskyddssystem AT 1012, AT 1013 och AT 1014 (motsvarar C2, C3 och C4).

Kan förses med permanentmagnetinsats för effektiv uppfångning av magnetiska material, s.k. magnetiter. För beställning av filter med permanentmagnetinsats används tilläggningsbeteckning 'P' i slutet av artikelnumret.

För utrustning för differenstrycksmätning, se AT 1812.

Maxtryck och temperatur:
16bar vid -10°C
16bar vid 120°C
14,4bar vid 150°C
13,4bar vid 180°C
12,8bar vid 200°C
11,8bar vid 230°C
11,2bar vid 250°C
9,6bar vid 300°C

Tekniska data

Huvudmaterial: Gråjärn

Ingående material: Gråjärn

Temperatur (°C): -10 - 300

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010151 - Smutsfilter

BK04 kod: 20704 Filter

MagiCAD länk: https://redir.magicloud.com/product/c4b9d004-cf5d-4902-9dd0-4bcb211b810e

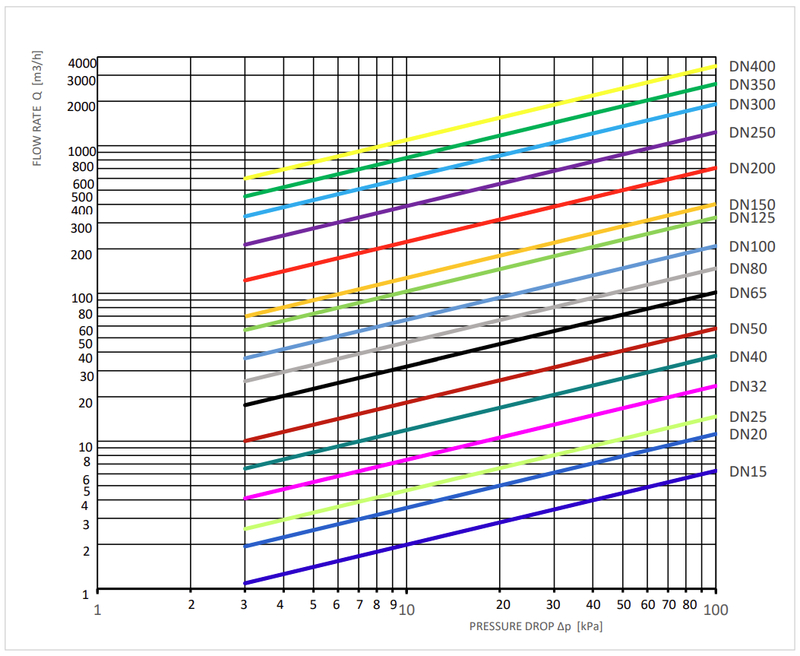

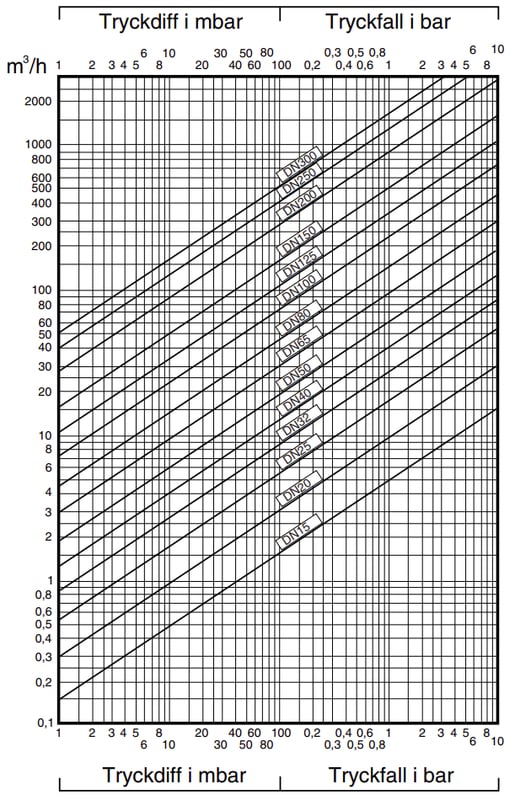

Tryckfall

Teknisk data

Artikelnummer	DN	KVS	Maskvidd (mm)
4028B15	15	6.2	0.6
4028B20	20	9.6	0.6
4028B25	25	14.2	0.6
4028B32	32	23.1	0.6
4028B40	40	36.6	0.6
4028B50	50	53.7	0.6
4028B65	65	95.1	0.6
4028B80	80	137.1	0.6
4028B100	100	206.4	0.6
4028B125	125	268.8	0.6
4028B150	150	401	0.6
4028B200	200	706	0.6
4028B250	250	1229	0.6
4028B350	350	2611	0.6
4028BE50	50	53.7	0.6
4028BE65	65	95.1	0.6
4028BE80	80	137.1	0.6
4028BE100	100	206.4	0.6
4028BE125	125	268.8	0.6
4028BE150	150	401	0.6
4028BE200	200	706	0.6
4028BE250	250	1229	0.6
4028BE300	300	1902	0.6
4028B50P	50	53.7	0.6
4028B80P	80	137.1	0.6
4028B100P	100	206.4	0.6
4028B125P	125	268.8	0.6
4028B150P	150	401	0.6
4028BE200-10	200	706	0.6
4028B50-1012	50	53.7	0.6
4028B40P	40	36.6	0.6
4028B80-1013	80	137.1	0.6
4028B32P	32	23.1	0.6
4028B32P-1012	32	23.1	0.6
4028B65P-1012	65	95.1	0.6
4028B80-1012	80	137.1	0.6
4028B40-1012	40	36.6	0.6
4028B80P-1012	80	137.1	0.6
4028BE50P	50	53.7	0.6
4028BE80P	80	137.1	0.6
4028B32-1012	32	23.1	0.6
4028B50-1014	50	53.7	0.6
4028B65P	65	95.1	0.6
4028BE65P	65	95.1	0.6
4028BE100P	100	206.4	0.6
4028B100-1012	100	206.4	0.6
4028B40-1014	40	36.6	0.6
4028B50-1013	50	53.7	0.6
4028B65-1013	65	95.1	0.6
4028B65-1012	65	95.1	0.6
4028B32-1013	32	23.1	0.6
4028B100-1013	100	206.4	0.6
4028B100-1014	100	206.4	0.6
4028B25-1012	25	14.2	0.6
4028B25P	25	14.2	0.6
4028B25-1013	25	14.2	0.6
4028BE125P	125	268.8	0.6
4028B125-1012	125	268.8	0.6
4028B125-1013	125	268.8	0.6
4028B125P-1012	125	268.8	0.6
4028BE150P	150	401	0.6
4028B150-1012	150	401	0.6
4028B150-1014	150	401	0.6
4028B200P	200	706	0.6
4028BE200P	200	706	0.6
4028B200-1012	200	706	0.6
4028B200-1014	200	706	0.6
4028B250P	250	1229	0.6
4028B250-1012	250	1229	0.6
4028B250-1013	250	1229	0.6
4028B300	300	1902	0.6
4028B400	400	3438	0.6

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast om flödet är nedåtgående.

För bästa funktion och enklaste rengöring av filterinsatsen bör filtret monteras i horisontell rörledning med locket nedåt. Notera flödesriktning. Filtret kan monteras i vertikalt läge med nedgående flöde. Utblåsningsventil, till exempel AT 3535A, AT 3640 eller AT 3591S kan monteras i stället för rensproppen för enklare renblåsning av filterinsatsen (går ej att kombinera med permanentmagnetinsats). Kraftigt förhöjt tryckfall över filtret indikerar att filterinsatsen bör rengöras.

Smutsfilter AT 4028B

Varianter

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Artikeln har utgått

Tillbehör

Differenstryckmätare AT 1812A

Kulventil AT 3640-

Lockpackning AT 4028AL/BL

Permanentmagnetinsats AT 4028PRP

Filterinsats AT 4028ABF

Produktinformation

Användningsområde

AMA-text

Kvalitetssäkring

Energi/miljödeklaration

Detaljförteckning

Mått och vikt

Funktion och konstruktion

Tekniska data

Tryckfall

Teknisk data

Installation och underhåll

Nedladdningsbart

Ritningar
