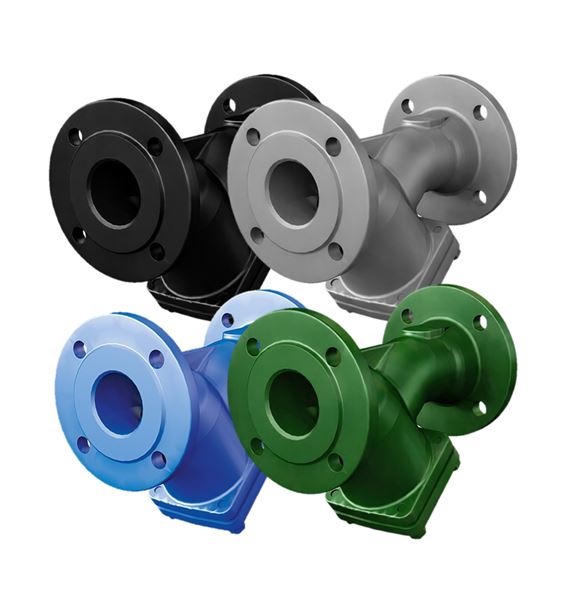

Ytbehandlat smutsfilter AT 4028C

Användningsområde

För mekanisk rening av värmevatten, kylvatten, petroliumprodukter och neutrala fluider. För kylsystem rekommenderas epoxymålade AT 4028CE alternativt AT 4028C med ytbehandling enligt rostskyddssystem AT 1012.

AMA-text

PMB.211 Silfilter

Målat smutsfilter AT 4029C, DN... Hus av gråjärn, PN16, flänsar. Maskvidd ... mm.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Ventilen uppfyller kraven i AFS 2016:1 (direktivet för tryckbärande anordningar) samt 2014/68/EU (Pressure Equipment Directive), enligt kategori 1, fluidgrupp 2.

Märkning på produkt: Märkt med DN, PN, fabrikat samt pil för flödesriktning.
Märkning i gjutgods enligt:
- AT 4028C, JL1040

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH: Nej

Reach datum: 2026-03-03

Mått och vikt

Dimensionsområde (DN): 15 - 400

Funktion och konstruktion

Fångar effektivt upp de fasta partiklar som är större än filterinsatsens maskvidd när mediet strömmar igenom den cylindriska insatsen.

Filterinsatsen har varierande maskvidd som standard, men kan även levereras med alternativa maskvidder som 0,1/0,25/0,5/1,0/1,5/2,0/3,0/5,0/8,0 mm.

För installationer med hygienkrav eller där det finns krav på invändigt korrosionsskydd, se AT 4028CE som levereras invändigt och utvändigt behandlat med pulverlackerad epoxy. Observera att epoxymålade smutsfilter 4028CE ej är klassade enligt korrosivitetsklasserna C2 eller C3 enligt ISO-standard, däremot erbjuder epoxymålningen ett skydd mot korrosion och fungerar ofta i liknande applikationer. För miljöer mer krav på korrosionsklass rekommenderas ytbehandlade produkter enligt relevant ISO-klassning.

För montering i t ex kylsystem kan samtliga filter utan epoxy levereras utvändigt ytbehandlade enligt rostskyddssystem AT 1012, AT 1013 och AT 1014 (motsvarar C2, C3 och C4).

Kan förses med permanentmagnetinsats för effektiv uppfångning av magnetiska material, s.k. magnetiter. För beställning av filter med permanentmagnetinsats används tilläggningsbeteckning 'P' i slutet av artikelnumret.

För utrustning för mätning av differenstryck, se AT 1812.

Maxtryck och temperatur:
16bar vid -10°C
16bar vid 120°C
14,4bar vid 150°C
13,4bar vid 180°C
12,8bar vid 200°C
11,8bar vid 230°C
11,2bar vid 250°C
9,6bar vid 300°C

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast om flödet är nedåtgående.

För bästa funktion och enklaste rengöring av filterinsatsen bör filtret monteras i horisontell rörledning med locket nedåt. Notera flödesriktning. Filtret kan monteras i vertikalt läge med nedgående flöde. Utblåsningsventil, till exempel AT 3535A, AT 3640 eller AT 3591S kan monteras i stället för rensproppen för enklare renblåsning av filterinsatsen (går ej att kombinera med permanentmagnetinsats). Kraftigt förhöjt tryckfall över filtret indikerar att filterinsatsen bör rengöras.
