DVC1311 DVC

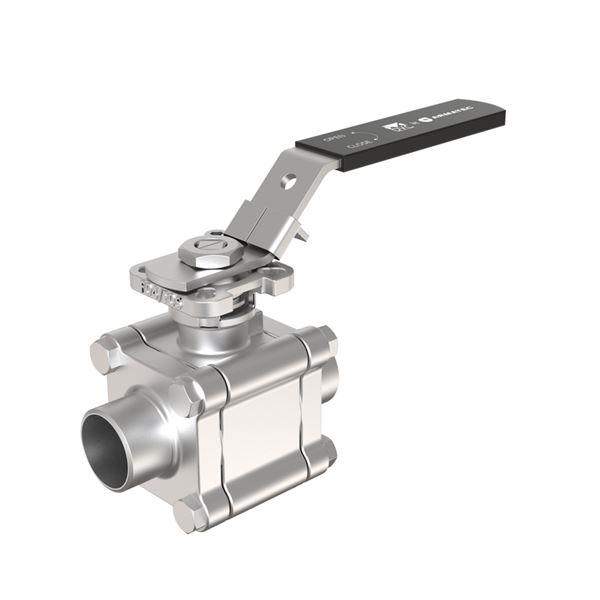

Kugleventil DVC1311. Full bore, ISO1127

Kugleventil i højeste kvalitet. ISO topflange for direkte montering af aktuator. Dynamisk spindelpakdåse. Kan leveres som reguleringsventil.

Dimensionsområde (DN)8 - 100
PN64 - 125
Temperatur (°C)-38 - 245
HovedmaterialeRustfrit stål

Varianter

Artikelnummer DN PN Temperatur fra °C Tilslutning Betjening KVS værdi
AT DVC1311510008 8 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 6
AT DVC1311510009 8 125 -38 - 245 ISO 1127 svejseender Fri aksel 6
AT DVC1311510010 10 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 7
AT DVC1311510011 10 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 7
AT DVC1311510015 15 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 13
AT DVC1311510016 15 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 13
AT DVC1311510020 20 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 34
AT DVC1311510021 20 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 34
AT DVC1311510025 25 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 60
AT DVC1311510026 25 125 -38 - 245 ISO 1127 svejseender Låsbart håndtag 60
AT DVC1311510032 32 100 -38 - 245 ISO 1127 svejseender Låsbart håndtag 95
AT DVC1311510033 32 100 -38 - 245 ISO 1127 svejseender Låsbart håndtag 95
AT DVC1311510040 40 100 -38 - 245 ISO 1127 svejseender Låsbart håndtag 215
AT DVC1311510041 40 100 -38 - 245 ISO 1127 svejseender Låsbart håndtag 215
AT DVC1311510050 50 100 -38 - 245 ISO 1127 svejseender Låsbart håndtag 370
AT DVC1311510051 50 100 -38 - 245 ISO 1127 svejseender Låsbart håndtag 370
AT DVC1311510065 65 64 -38 - 245 ISO 1127 svejseender Låsbart håndtag 602
AT DVC1311510066 65 64 -38 - 245 ISO 1127 svejseender Låsbart håndtag 602
AT DVC1311510080 80 64 -38 - 245 ISO 1127 svejseender Låsbart håndtag 946
AT DVC1311510081 80 64 -38 - 245 ISO 1127 svejseender Låsbart håndtag 946
AT DVC1311510100 100 64 -38 - 245 ISO 1127 svejseender Låsbart håndtag 1720
AT DVC1311510101 100 64 -38 - 245 ISO 1127 svejseender Låsbart håndtag 1720

Produktinformation

Anvendelsesområde

Robust industri kugleventil til krævende opgaver. Alle
kugleventiler trykprøves og der foreligger certifikat 3.1/EN10204
som kan leveres på forespørgsel.
Fuld gennemløb.

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Mål og vægt

Dimensionsområde (DN): 8 - 100

Funktion og design

Antistatisk spindel med dynamisk pakdåse. Den unikke skrå flade nederst på spindlen, hvorpå pyramidepakningen ligger, giver optimal tætning, lavt moment og lang levetid.
PTFE med 25% kulfiber anvendes som pakningsmateriale.
Dette materiale er velegnet til højere tryk og temperatur, og er desuden mere slidstærkt end traditionelt PTFE.
Godkendelser: EU1935 i rustfri, ATEX, SIL3, FDA, ADI

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Øvrigt

Inkluderet materialekode: Kulfyld PTFE (25%)

Temperatur (°C): -38 - 245

PN: 64 - 125

Tilslutning: ISO 1127 svejseender

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
