DVC5051 DVC

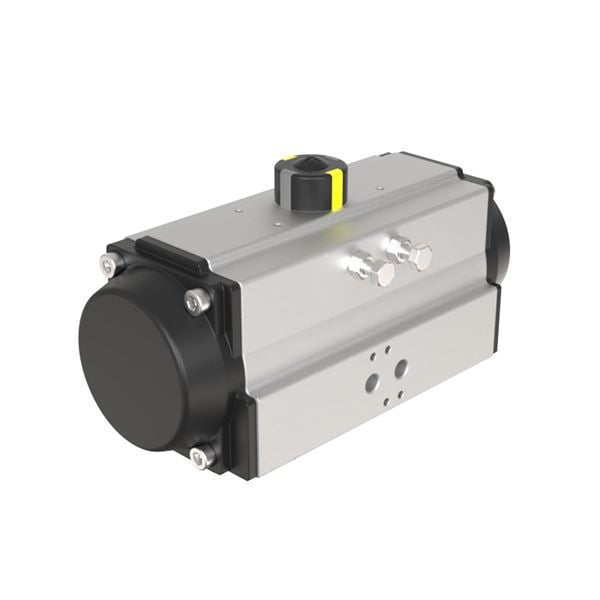

Enkeltvirkende pneumatisk aktuator DVC5051 - NBR

Pneumatisk enkeltvirkende aktuator. Mekanisk endestop ved 0° og 90°. Det dobbelte endestop er helt perfekt til hurtig og nøjagtig justering af især butterflyventiler og kuglehaner.

Temperatur (°C)-20 - 80
HovedmaterialeAluminium
UdførselPneumatisk enkeltvirkende, 90 gr. Drejning

Varianter

Artikelnummer Max. Moment (Nm) Tilslutning iht. ISO5211 Drivbøsning
AT DVC5051052351 14,8 F03/F05 11x11mm
AT DVC5051052449 14,8 F04 9x9mm
AT DVC5051063351 25 F03/F05 11x11mm
AT DVC5051063441 25 F04 11x11mm
AT DVC5051063574 25 F05/F07 14x14mm
AT DVC5051075351 34,7 F03/F05 11x11mm
AT DVC5051075354 34,7 F03/F05 14x14mm
AT DVC5051083574 55,2 F05/F07 14x14mm
AT DVC5051092574 82,5 F05/F07 14x14mm
AT DVC5051092577 82,5 F05/F07 17x17mm
AT DVC5051105707 118,1 F07/F10 17x17mm
AT DVC5051125702 188,3 F07/F10 22x22mm
AT DVC5051140022 310,5 F10/F12 22x22mm
AT DVC5051140082 310,5 F14 22x22mm
AT DVC5051160022 500,4 F10/F12 22x22mm
AT DVC5051160028 500,4 F10/F12 27x27mm
AT DVC5051190228 742,4 F12 27x27mm
AT DVC5051210028 912,1 F12 27x27mm
AT DVC5051240883 1330,8 F14 36x36mm
AT DVC5051270665 1887,2 F16 46x46mm
AT DVC5051350865 4086 F16 46x46mm
AT DVC5051400690 6584 F16/F25 55x55mm

Produktinformation

Anvendelsesområde

Den enkeltvirkende pneumatiske aktuator er designet til pålidelig og effektiv betjening af automatiserede ventiler under krævende industrielle forhold. Dette robuste enhed kan anvendes i et bredt spektrum af applikationer

Kvalitetssikring

Produktet er CE-mærket

Funktion og design

Kvalitetsprodukt - baseret på moderne teknologi og erfaring. Særdeles lang levetid.
Hus af korrosionsbestandig hårdt anodiseret aluminium (40µm).
Nikkelbelagt spindel og rustfrie skruer giver optimal korrosionsbestandighed. Fremragende slidstyrke med kvalitetsglidelejer på alle bevægelige dele som forlænger levetiden.
100 % kvalitetskontrol med funktions- og lækagetest af alle aktuatorer. Identifikationsnummer for let identifikation og sporbarhed.
Mekanisk endestop ved 0° og 90° grader. Det dobbelte endestop er helt perfekt til hurtig og nøjagtig justering af især butterflyventiler og 3-vejs kuglehaner.
Visuel indikeringspuk der samtidig kan bruges som tilbagemelding med induktiv switch.
Mange aktuatorstørrelser giver mulighed for velafstemt dimensionering af ventiler.

Tekniske data

Hovedmateriale: Aluminium

Temperatur (°C): -20 - 80

Max. Moment (Nm): 12 - 2207

ETIM klassifikation: EC011197 - Pneumatisk aktuator til ventiler

BK04 kode: 20712 Aktuatorer

Installation og vedligeholdelse

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
