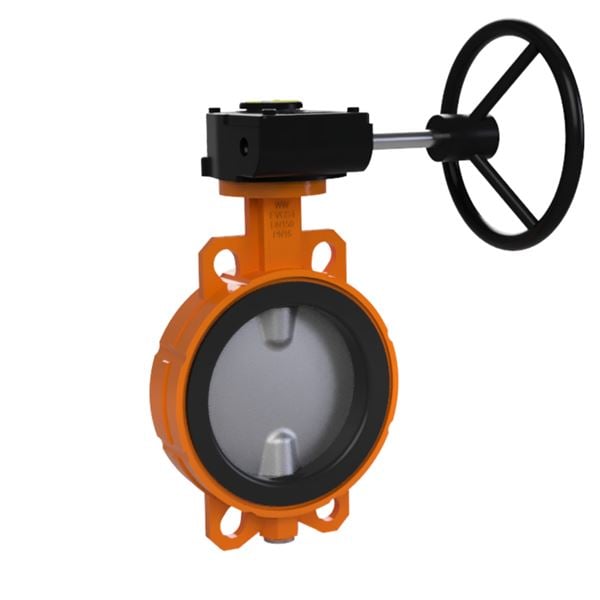

Vridspjäll AT 2313BV600

4565448

Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2313B för pålitlig och effektiv funktion.

184 800 SEK

Beställningsvara Leverans från lager 2025-08-20

Tekniska specifikationer

Produktserie	Vridspjällventil AT 2313B
DN	600
PN	16
Temperatur (°C)	-20 - 110
Anslutning	Flänsad EN1092

Artikelinformation
Nedladdningsbart
Ritningar
Varianter

Artikelinformation

Vridspjäll DN600, PN16, snäckväxel
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder för
inspänning mellan flänsar.
Ventilhus i segjärn GGG40.
Foder i EPDM,
spjällskiva och spindel i
rostfritt duplex stål 1.4470/1.4462
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.

Ursprungsland: NL Nederländerna

Tullstatnr: 84818085

Förpackningsstorlek: 1

Energi/miljödeklaration

Reach datum: 2023-06-14

Mått och vikt

Nettovikt (kg): 170

Bruttovikt (kg): 170

DN: 600

Mått A (mm): 154

Mått B (mm): 510

Mått C (mm): 154

Mått D (mm): 423

Mått G (mm): 37

Mått H (mm): 36

Tekniska data

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

PN: 16

Temperatur (°C): -20 - 110

Utförande typ: Ventiler

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Luft, Bräckt vatten, Kallvatten, Kylvatten, Etylalkohol, Etylenglykol, Glykol, Värmevatten, Varmluft, Tappvarmvatten, Neutrala gaser, Kvävgas, Propylenglykol, Saltlösningar, Havsvatten, Avloppsvatten, Tappvatten, Vatten eller upp till 50% glykolblandning

Korrosionsskydd: C3 (EN ISO 12944-2)

KVS: 37200

Anslutning enligt ISO 5211: F16

Spindeltyp: Parallell fyrkant

Mått på spindel: 36x36mm

Manöver: Snäckväxel

Erfordrat moment (Nm): 2168

Nedladdningsbart

Ritningar

2313BV600_STP_1.STEP (STEP-fil, 2,2 MB)

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Manöver	Korrosionsskydd	Avs.datum	Bruttopris	Antal
AT 2313BS40 RSK 4565432	40	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-05-12 I lager	3 090 SEK	Antal
AT 2313BV40 RSK 4565443	40	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	6 800 SEK	Antal
AT 2313BS50 RSK 4565433	50	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-05-12 I lager	3 090 SEK	Antal
AT 2313BV50 RSK 4565446	50	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	6 800 SEK	Antal
AT 2313BS65 RSK 4565434	65	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-05-12 I lager	3 300 SEK	Antal
AT 2313BV65 RSK 4565449	65	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	7 000 SEK	Antal
AT 2313BS80 RSK 4565435	80	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-06-25 Tillfälligt slut	3 500 SEK	Antal
AT 2313BV80 RSK 4565450	80	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	7 200 SEK	Antal
AT 2313BS100 RSK 4565429	100	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-05-12 I lager	4 220 SEK	Antal
AT 2313BV100 RSK 4565436	100	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	8 000 SEK	Antal
AT 2313BS125 RSK 4565430	125	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-05-12 I lager	4 640 SEK	Antal
AT 2313BV125 RSK 4565437	125	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	9 000 SEK	Antal
AT 2313BS150 RSK 4565431	150	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-05-12 I lager	7 800 SEK	Antal
AT 2313BV150 RSK 4565438	150	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	10 900 SEK	Antal
AT 2313BV200 RSK 4565439	200	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 I lager	13 800 SEK	Antal
AT 2313BV250 RSK 4565440	250	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	26 500 SEK	Antal
AT 2313BV300 RSK 4565441	300	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-15 Monteringsartikel	32 000 SEK	Antal
AT 2313BV350 RSK 4565442	350	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	36 400 SEK	Antal
AT 2313BV400 RSK 4565444	400	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	93 600 SEK	Antal
AT 2313BV450 RSK 4565445	450	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-07-23 Beställningsvara	101 800 SEK	Antal
AT 2313BV500 RSK 4565447	500	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	158 000 SEK	Antal
AT 2313BV600 RSK 4565448	600	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-08-20 Beställningsvara	184 800 SEK	Antal
AT 2313B-40 RSK 4565425	40	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	3 090 SEK	Antal
AT 2313B-50 RSK 4565426	50	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 I lager	3 090 SEK	Antal
AT 2313B-65 RSK 4565427	65	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 I lager	3 300 SEK	Antal
AT 2313B-80 RSK 4565428	80	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	3 500 SEK	Antal
AT 2313B-100 RSK 4565419	100	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 I lager	4 220 SEK	Antal
AT 2313B-125 RSK 4565420	125	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 I lager	4 640 SEK	Antal
AT 2313B-150 RSK 4565421	150	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 I lager	7 800 SEK	Antal
AT 2313B-200 RSK 4565422	200	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 I lager	11 300 SEK	Antal
AT 2313B-250 RSK 4565423	250	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	23 900 SEK	Antal
AT 2313B-300 RSK 4565424	300	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2025-05-12 Färre än 10 i lager	29 500 SEK	Antal
