4565430
Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2313B för pålitlig och effektiv funktion.
4 640 SEK
Leverans från lager
| Produktserie | Vridspjällventil AT 2313B |
|---|---|
| DN | 125 |
| PN | 16 |
| Temperatur (°C) | -20 - 110 |
| Anslutning | Flänsad EN1092 |
Flänspackning Compensil 2mm, PN10-16 DN125 Compensil I 141mm x Y 192mm x 2,0mm
266 SEK
Leverans från lager
Ändlägeskontakter Ö/S för spak AT2310S-2344S, DN50-125
12 600 SEK
Leverans från lager
Snäckväxel för AT 2310-2344 med ändlägeskont. Med inbyggda ändlägeskontakter
8 400 SEK
Leverans från lager

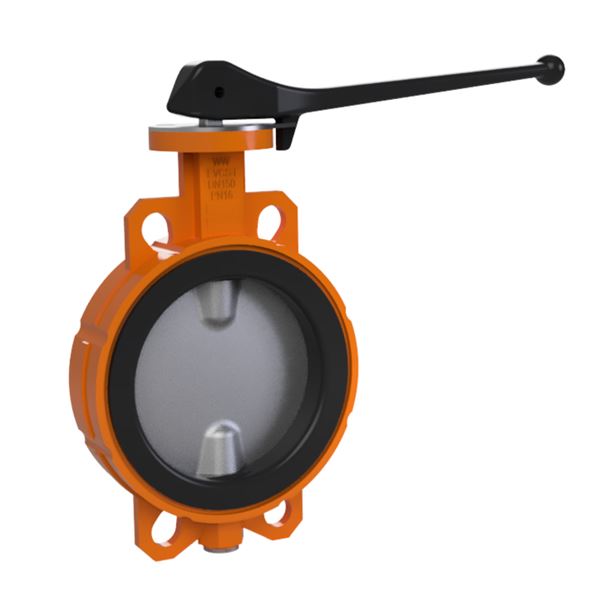

Vridspjäll DN125, PN16, spak
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder för
inspänning mellan flänsar.
Ventilhus i segjärn GGG40.
Foder i EPDM,
spjällskiva och spindel i
rostfritt duplex stål 1.4470/1.4462
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.
Ursprungsland: NL Nederländerna
Tullstatnr: 84818085
Förpackningsstorlek: 1
Reach datum: 2023-06-14
Nettovikt (kg): 9
Bruttovikt (kg): 9
DN: 125
Mått A (mm): 125
Mått B (mm): 182
Mått C (mm): 56
Mått D (mm): 109
Mått E (mm): 160
Mått F (mm): 12
Mått G (mm): 34
Mått H (mm): 12
Antal anslutningar: 1
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: PN6/10/16 (CL150 ANSI)
Anslutning noteringar: Dessa ventiler passar mellan flänsar PN6-PN10-PN16 samt ANSI CL150
PN: 16
Temperatur (°C): -20 - 110
Utförande typ: Ventiler
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Luft, Bräckt vatten, Kallvatten, Kylvatten, Etylalkohol, Etylenglykol, Glykol, Värmevatten, Varmluft, Tappvarmvatten, Neutrala gaser, Kvävgas, Propylenglykol, Saltlösningar, Havsvatten, Avloppsvatten, Tappvatten, Vatten eller upp till 50% glykolblandning
Korrosionsskydd: C3 (EN ISO 12944-2)
KVS: 1450
Anslutning enligt ISO 5211: F07
Spindeltyp: Parallell fyrkant
Mått på spindel: 12x12mm
Manöver: Spak
Erfordrat moment (Nm): 45
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 2313BS40 | 40 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-05-12 | 3 090 SEK | |
| AT 2313BV40 | 40 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 6 800 SEK | |
| AT 2313BS50 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-05-12 | 3 090 SEK | |
| AT 2313BV50 | 50 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 6 800 SEK | |
| AT 2313BS65 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-05-12 | 3 300 SEK | |
| AT 2313BV65 | 65 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 7 000 SEK | |
| AT 2313BS80 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-06-25 | 3 500 SEK | |
| AT 2313BV80 | 80 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 7 200 SEK | |
| AT 2313BS100 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-05-12 | 4 220 SEK | |
| AT 2313BV100 | 100 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 8 000 SEK | |
| AT 2313BS125 | 125 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-05-12 | 4 640 SEK | |
| AT 2313BV125 | 125 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 9 000 SEK | |
| AT 2313BS150 | 150 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2025-05-12 | 7 800 SEK | |
| AT 2313BV150 | 150 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 10 900 SEK | |
| AT 2313BV200 | 200 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 13 800 SEK | |
| AT 2313BV250 | 250 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 26 500 SEK | |
| AT 2313BV300 | 300 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-15 | 32 000 SEK | |
| AT 2313BV350 | 350 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 36 400 SEK | |
| AT 2313BV400 | 400 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 93 600 SEK | |
| AT 2313BV450 | 450 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-07-23 | 101 800 SEK | |
| AT 2313BV500 | 500 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-12 | 158 000 SEK | |
| AT 2313BV600 | 600 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-08-20 | 184 800 SEK | |
| AT 2313B-40 | 40 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 3 090 SEK | |
| AT 2313B-50 | 50 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 3 090 SEK | |
| AT 2313B-65 | 65 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 3 300 SEK | |
| AT 2313B-80 | 80 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 3 500 SEK | |
| AT 2313B-100 | 100 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 4 220 SEK | |
| AT 2313B-125 | 125 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 4 640 SEK | |
| AT 2313B-150 | 150 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 7 800 SEK | |
| AT 2313B-200 | 200 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 11 300 SEK | |
| AT 2313B-250 | 250 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 23 900 SEK | |
| AT 2313B-300 | 300 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2025-05-12 | 29 500 SEK |
