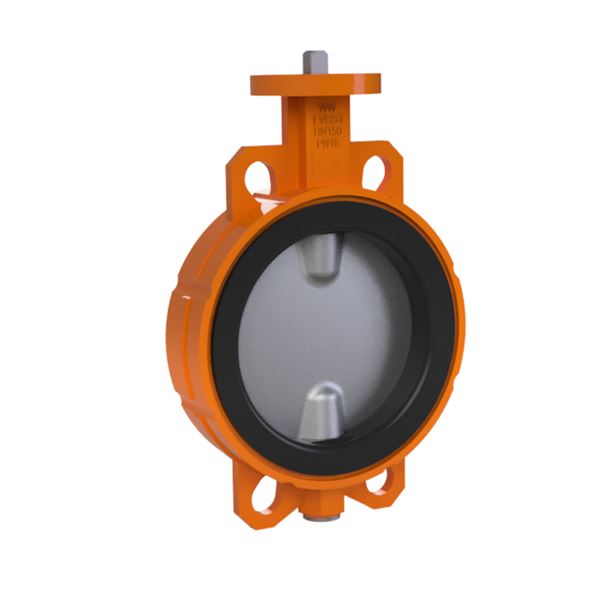

AT2313B-_IMG_3.jpg Prestera

Vridspjäll AT 2313B-250

RSK logo

4565423

Högkvalitativ ventil tillverkad av segjÀrn med spjÀllskiva i duplex rostfritt stÄl och har vulkaniserat foder vilket ger en lÄng produktlivscykel. EPDM-gummit som anvÀnds i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspÀdda oorganiska syror och vissa alkoholer (max 30%). Anslutningen Àr flÀnsad enligt EN1092. Ventilen har lÄga vridmoment och lÄgt tryckfall. VÀlj VridspjÀllventil AT 2313B för pÄlitlig och effektiv funktion.

23 900 SEK

Färre än 10 i lager Leverans från lager

Tekniska specifikationer

ProduktserieVridspjÀllventil AT 2313B
DN250
PN16
Temperatur (°C)-20 - 110
AnslutningFlÀnsad EN1092

Tillbehör

Snäckväxel AT 2394B250-300

Snäckväxel för AT 2311B-2343B DN 250-300

3 090 SEK

Färre än 10 i lager Leverans från lager

Snäckväxel AT 2394BSPR250-350

Snäckväxel för AT 2311B-, 2313B-, 2316B-, 2343B- DN250-350 ventil med fri axel Med inbyggda ändlägeskontakter

9 400 SEK

Beställningsvara Leverans från lager

Artikelinformation

VridspjÀll DN250 PN16, fri axel
Högkvalitativt mjuktÀtande vridspjÀll
med vulkaniserat foder för
inspÀnning mellan flÀnsar.
Ventilhus i segjÀrn GGG40.
Foder i EPDM,
spjÀllskiva och spindel i
rostfritt duplex stÄl 1.4470/1.4462
KorrosionsskyddsmÄlade klass
C3 enligt EN12944.
BygglÀngd enligt SS-EN 558.
ToppflÀns enligt ISO 5211.

Ursprungsland: NL NederlÀnderna

Tullstatnr: 84818085

Förpackningsstorlek: 1

Energi/miljödeklaration

Reach datum: 2023-06-14

MĂ„tt och vikt

Nettovikt (kg): 23

Bruttovikt (kg): 23

DN: 250

MĂ„tt A (mm): 250

MĂ„tt B (mm): 315

MĂ„tt C (mm): 68

MĂ„tt D (mm): 194

MĂ„tt E (mm): 245

MĂ„tt F (mm): 15

MĂ„tt G (mm): 24

MĂ„tt H (mm): 22

Tekniska data

Antal anslutningar: 1

Ansl. 1: FlÀnsad EN1092

Ansl. 1 - spec.: PN6/10/16 (CL150 ANSI)

Anslutning noteringar: Dessa ventiler passar mellan flÀnsar PN6-PN10-PN16 samt ANSI CL150

PN: 16

Temperatur (°C): -20 - 110

Utförande typ: Ventiler

Utförande: Fri axel

LĂ€ckageklass: Rate A acc. to EN 12266-1:2012

Media: Luft, BrÀckt vatten, Kallvatten, Kylvatten, Etylalkohol, Etylenglykol, Glykol, VÀrmevatten, Varmluft, Tappvarmvatten, Neutrala gaser, KvÀvgas, Propylenglykol, Saltlösningar, Havsvatten, Avloppsvatten, Tappvatten, Vatten eller upp till 50% glykolblandning

Korrosionsskydd: C3 (EN ISO 12944-2)

KVS: 6085

Anslutning enligt ISO 5211: F10

Spindeltyp: Parallell fyrkant

MÄtt pÄ spindel: 22x22mm

Manöver: Fri axel

Erfordrat moment (Nm): 276

Nedladdningsbart

Ritningar

Varianter

Artikelnummer DN PN Temperatur (°C) Manöver Korrosionsskydd Avs.datum Bruttopris Antal
AT 2313BS40 RSK 4565432 40 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-07-15 I lager 3 090 SEK
AT 2313BV40 RSK 4565443 40 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 6 800 SEK
AT 2313BS50 RSK 4565433 50 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-08-26 Tillfälligt slut 3 090 SEK
AT 2313BV50 RSK 4565446 50 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 6 800 SEK
AT 2313BS65 RSK 4565434 65 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-07-15 I lager 3 300 SEK
AT 2313BV65 RSK 4565449 65 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 7 000 SEK
AT 2313BS80 RSK 4565435 80 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-07-15 I lager 3 500 SEK
AT 2313BV80 RSK 4565450 80 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 I lager 7 200 SEK
AT 2313BS100 RSK 4565429 100 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-07-15 I lager 4 220 SEK
AT 2313BV100 RSK 4565436 100 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 8 000 SEK
AT 2313BS125 RSK 4565430 125 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-07-15 I lager 4 640 SEK
AT 2313BV125 RSK 4565437 125 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 9 000 SEK
AT 2313BS150 RSK 4565431 150 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-07-15 I lager 7 800 SEK
AT 2313BV150 RSK 4565438 150 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 I lager 10 900 SEK
AT 2313BV200 RSK 4565439 200 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 13 800 SEK
AT 2313BV250 RSK 4565440 250 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 26 500 SEK
AT 2313BV300 RSK 4565441 300 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 32 000 SEK
AT 2313BV350 RSK 4565442 350 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 36 400 SEK
AT 2313BV400 RSK 4565444 400 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-09-23 Tillfälligt slut 93 600 SEK
AT 2313BV450 RSK 4565445 450 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-09-23 Beställningsvara 101 800 SEK
AT 2313BV500 RSK 4565447 500 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-09-04 Tillfälligt slut 158 000 SEK
AT 2313BV600 RSK 4565448 600 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-10-07 Beställningsvara 184 800 SEK
AT 2313B-40 RSK 4565425 40 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 3 090 SEK
AT 2313B-50 RSK 4565426 50 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 3 090 SEK
AT 2313B-65 RSK 4565427 65 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 I lager 3 300 SEK
AT 2313B-80 RSK 4565428 80 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 I lager 3 500 SEK
AT 2313B-100 RSK 4565419 100 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 I lager 4 220 SEK
AT 2313B-125 RSK 4565420 125 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 I lager 4 640 SEK
AT 2313B-150 RSK 4565421 150 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 I lager 7 800 SEK
AT 2313B-200 RSK 4565422 200 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 I lager 11 300 SEK
AT 2313B-250 RSK 4565423 250 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 23 900 SEK
AT 2313B-300 RSK 4565424 300 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-07-15 Färre än 10 i lager 29 500 SEK
