AT2313BV_IMG_4.jpg Prestera

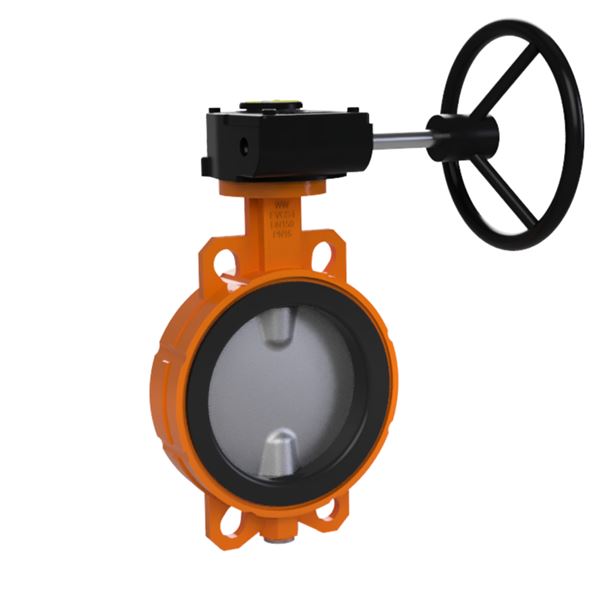

Vridspjäll AT 2313BV350

RSK logo

4565442

Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2313B för pålitlig och effektiv funktion.

36 400 SEK

Färre än 10 i lager Leverans från lager

Tekniska specifikationer

ProduktserieVridspjällventil AT 2313B
DN350
PN16
Temperatur (°C)-20 - 110
AnslutningFlänsad EN1092

Tillbehör

Snäckväxel AT 2394BSPR250-350

Snäckväxel för AT 2311B-, 2313B-, 2316B-, 2343B- DN250-350 ventil med fri axel Med inbyggda ändlägeskontakter

9 400 SEK

Beställningsvara Leverans från lager

Artikelinformation

Vridspjäll DN350, PN16, snäckväxel
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder för
inspänning mellan flänsar.
Ventilhus i segjärn GGG40.
Foder i EPDM,
spjällskiva och spindel i
rostfritt duplex stål 1.4470/1.4462
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.

Ursprungsland: NL Nederländerna

Tullstatnr: 84818085

Förpackningsstorlek: 1

Energi/miljödeklaration

Reach datum: 2023-06-14

Mått och vikt

Nettovikt (kg): 43

Bruttovikt (kg): 43

DN: 350

Mått A (mm): 336

Mått B (mm): 405

Mått C (mm): 78

Mått E (mm): 315

Mått F (mm): 15

Mått G (mm): 24

Mått H (mm): 22

Tekniska data

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN6/10/16 (CL150 ANSI)

PN: 16

Temperatur (°C): -20 - 110

Utförande typ: Ventiler

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Luft, Bräckt vatten, Kallvatten, Kylvatten, Etylalkohol, Etylenglykol, Glykol, Värmevatten, Varmluft, Tappvarmvatten, Neutrala gaser, Kvävgas, Propylenglykol, Saltlösningar, Havsvatten, Avloppsvatten, Tappvatten, Vatten eller upp till 50% glykolblandning

Korrosionsskydd: C3 (EN ISO 12944-2)

KVS: 13500

Anslutning enligt ISO 5211: F10

Spindeltyp: Parallell fyrkant

Mått på spindel: 22x22mm

Manöver: Snäckväxel

Erfordrat moment (Nm): 478

Nedladdningsbart

Ritningar

Varianter

Artikelnummer DN PN Temperatur (°C) Manöver Korrosionsskydd Avs.datum Bruttopris Antal
AT 2313BS40 RSK 4565432 40 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-05-12 I lager 3 090 SEK
AT 2313BV40 RSK 4565443 40 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 6 800 SEK
AT 2313BS50 RSK 4565433 50 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-05-12 I lager 3 090 SEK
AT 2313BV50 RSK 4565446 50 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 6 800 SEK
AT 2313BS65 RSK 4565434 65 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-05-12 I lager 3 300 SEK
AT 2313BV65 RSK 4565449 65 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 7 000 SEK
AT 2313BS80 RSK 4565435 80 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-06-25 Tillfälligt slut 3 500 SEK
AT 2313BV80 RSK 4565450 80 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 7 200 SEK
AT 2313BS100 RSK 4565429 100 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-05-12 I lager 4 220 SEK
AT 2313BV100 RSK 4565436 100 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 8 000 SEK
AT 2313BS125 RSK 4565430 125 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-05-12 I lager 4 640 SEK
AT 2313BV125 RSK 4565437 125 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 9 000 SEK
AT 2313BS150 RSK 4565431 150 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-05-12 I lager 7 800 SEK
AT 2313BV150 RSK 4565438 150 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 10 900 SEK
AT 2313BV200 RSK 4565439 200 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 I lager 13 800 SEK
AT 2313BV250 RSK 4565440 250 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 26 500 SEK
AT 2313BV300 RSK 4565441 300 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-15 Monteringsartikel 32 000 SEK
AT 2313BV350 RSK 4565442 350 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 36 400 SEK
AT 2313BV400 RSK 4565444 400 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 93 600 SEK
AT 2313BV450 RSK 4565445 450 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-07-23 Beställningsvara 101 800 SEK
AT 2313BV500 RSK 4565447 500 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 158 000 SEK
AT 2313BV600 RSK 4565448 600 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-08-20 Beställningsvara 184 800 SEK
AT 2313B-40 RSK 4565425 40 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 3 090 SEK
AT 2313B-50 RSK 4565426 50 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 I lager 3 090 SEK
AT 2313B-65 RSK 4565427 65 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 I lager 3 300 SEK
AT 2313B-80 RSK 4565428 80 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 3 500 SEK
AT 2313B-100 RSK 4565419 100 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 I lager 4 220 SEK
AT 2313B-125 RSK 4565420 125 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 I lager 4 640 SEK
AT 2313B-150 RSK 4565421 150 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 I lager 7 800 SEK
AT 2313B-200 RSK 4565422 200 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 I lager 11 300 SEK
AT 2313B-250 RSK 4565423 250 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 23 900 SEK
AT 2313B-300 RSK 4565424 300 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-05-12 Färre än 10 i lager 29 500 SEK
