AT2313BV_IMG_4.jpg Prestera

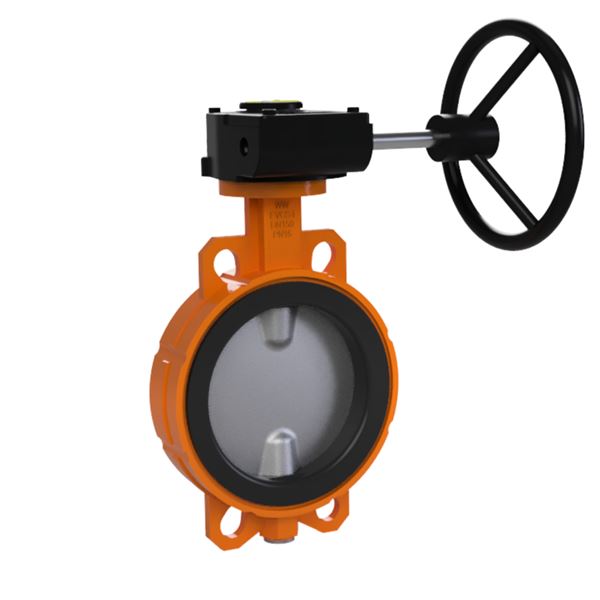

Vridspjäll AT 2313BV200

RSK logo

4565439

Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2313B för pålitlig och effektiv funktion.

13 800 SEK

Monteringsartikel Leverans från lager

Tekniska specifikationer

ProduktserieVridspjällventil AT 2313B
DN200
PN16
Temperatur (°C)-20 - 110
AnslutningFlänsad EN1092

Tillbehör

Flänspackning AT 1612-200

Flänspackning Compensil 2mm, DN200, PN10-16 DN200 Compensil I 220mm x Y 273mm x 2,0mm

540 SEK

I lager Leverans från lager

Snäckväxel AT 2394B200

Snäckväxel för AT 2311B-2343B- DN 200

2 370 SEK

I lager Leverans från lager

Snäckväxel AT 2394BSPR200

Snäckväxel för AT 2311B-, 2313B-, 2316B-, 2343B- DN200 ventil med fri axel Med inbyggda ändlägeskontakter

9 200 SEK

Färre än 10 i lager Leverans från lager

Artikelinformation

Vridspjäll DN200, PN16, snäckväxel
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder för
inspänning mellan flänsar.
Ventilhus i segjärn GGG40.
Foder i EPDM,
spjällskiva och spindel i
rostfritt duplex stål 1.4470/1.4462
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.

Ursprungsland: NL Nederländerna

Tullstatnr: 84818085

Förpackningsstorlek: 0

Energi/miljödeklaration

Reach datum: 2023-06-14

Mått och vikt

Nettovikt (kg): 15.2

Bruttovikt (kg): 15.2

DN: 200

Mått A (mm): 200

Mått B (mm): 262

Mått C (mm): 60

Mått D (mm): 158

Mått E (mm): 204

Mått F (mm): 14

Mått G (mm): 19

Mått H (mm): 16

Tekniska data

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN6/10/16 (CL150 ANSI)

Anslutning noteringar: Dessa ventiler passar mellan flänsar PN6-PN10-PN16 samt ANSI CL150

PN: 16

Temperatur (°C): -20 - 110

Utförande typ: Ventiler

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Luft, Bräckt vatten, Kallvatten, Kylvatten, Etylalkohol, Etylenglykol, Glykol, Värmevatten, Varmluft, Tappvarmvatten, Neutrala gaser, Kvävgas, Propylenglykol, Saltlösningar, Havsvatten, Avloppsvatten, Tappvatten, Vatten eller upp till 50% glykolblandning

Korrosionsskydd: C3 (EN ISO 12944-2)

KVS: 4095

Anslutning enligt ISO 5211: F07

Spindeltyp: Parallell fyrkant

Mått på spindel: 17x17mm

Manöver: Snäckväxel

Erfordrat moment (Nm): 141

Nedladdningsbart

Ritningar

Varianter

Artikelnummer DN PN Temperatur (°C) Manöver Korrosionsskydd Avs.datum Bruttopris Antal
AT 2313BS40 RSK 4565432 40 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-11-10 I lager 3 090 SEK
AT 2313BV40 RSK 4565443 40 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 6 800 SEK
AT 2313BS50 RSK 4565433 50 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-11-10 I lager 3 090 SEK
AT 2313BV50 RSK 4565446 50 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 6 800 SEK
AT 2313BS65 RSK 4565434 65 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-11-10 I lager 3 300 SEK
AT 2313BV65 RSK 4565449 65 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 7 000 SEK
AT 2313BS80 RSK 4565435 80 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-11-10 I lager 3 500 SEK
AT 2313BV80 RSK 4565450 80 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 7 200 SEK
AT 2313BS100 RSK 4565429 100 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-11-10 I lager 4 220 SEK
AT 2313BV100 RSK 4565436 100 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 8 000 SEK
AT 2313BS125 RSK 4565430 125 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-11-10 I lager 4 640 SEK
AT 2313BV125 RSK 4565437 125 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 9 000 SEK
AT 2313BS150 RSK 4565431 150 16 -20 - 110 Spak C3 (EN ISO 12944-2) 2025-11-10 I lager 7 800 SEK
AT 2313BV150 RSK 4565438 150 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 10 900 SEK
AT 2313BV200 RSK 4565439 200 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 13 800 SEK
AT 2313BV250 RSK 4565440 250 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 26 500 SEK
AT 2313BV300 RSK 4565441 300 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Monteringsartikel 32 000 SEK
AT 2313BV350 RSK 4565442 350 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-12-11 Tillfälligt slut 36 400 SEK
AT 2313BV400 RSK 4565444 400 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Färre än 10 i lager 93 600 SEK
AT 2313BV450 RSK 4565445 450 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2026-01-27 Beställningsvara 101 800 SEK
AT 2313BV500 RSK 4565447 500 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2025-11-10 Färre än 10 i lager 158 000 SEK
AT 2313BV600 RSK 4565448 600 16 -20 - 110 Snäckväxel C3 (EN ISO 12944-2) 2026-02-10 Beställningsvara 184 800 SEK
AT 2313B-40 RSK 4565425 40 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 3 090 SEK
AT 2313B-50 RSK 4565426 50 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 3 090 SEK
AT 2313B-65 RSK 4565427 65 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 3 300 SEK
AT 2313B-80 RSK 4565428 80 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 3 500 SEK
AT 2313B-100 RSK 4565419 100 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 4 220 SEK
AT 2313B-125 RSK 4565420 125 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 4 640 SEK
AT 2313B-150 RSK 4565421 150 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 7 800 SEK
AT 2313B-200 RSK 4565422 200 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 11 300 SEK
AT 2313B-250 RSK 4565423 250 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 23 900 SEK
AT 2313B-300 RSK 4565424 300 16 -20 - 110 Fri axel C3 (EN ISO 12944-2) 2025-11-10 I lager 29 500 SEK
