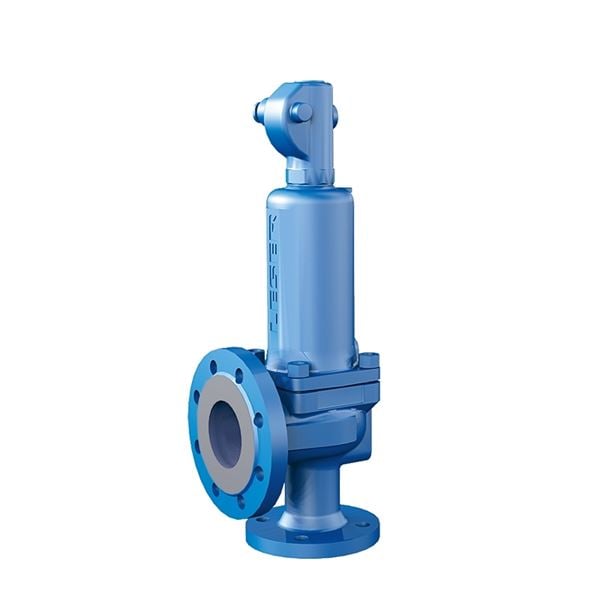

Säkerhetsventil AT 4541-

Säkerhetsventil med höglyftande karaktäristik. Flänsade anslutningar. Av segjärn, metalltätande kägla.

Dimensionsområde (DN)20 - 200
Tryckklass (PN)16 - 40
HuvudmaterialSegjärn

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4541-2-25 Utan lättverk, Metalltätning 25 40 0,1 - 40 -60 - 350 23 Förfrågan Förfrågan Offert
AT 4541-3-25 Öppet lättverk, Metalltätning 25 40 0,1 - 40 -60 - 350 23 Förfrågan Förfrågan Offert
AT 4541-4-25 Gastätt lättverk, Metalltätning 25 40 0,1 - 40 -60 - 350 23 Förfrågan Förfrågan Offert
AT 4541-3-32 Öppet lättverk, Metalltätning 32 40 0,1 - 40 -60 - 350 29 Förfrågan Förfrågan Offert
AT 4541-4-32 Gastätt lättverk, Metalltätning 32 40 0,1 - 40 -60 - 350 29 Förfrågan Förfrågan Offert
AT 4541-2-50 Utan lättverk, Metalltätning 50 40 0,1 - 40 -60 - 350 46 Förfrågan Förfrågan Offert
AT 4541-3-40 Öppet lättverk, Metalltätning 40 40 0,1 - 40 -60 - 350 37 Förfrågan Förfrågan Offert
AT 4541-4-40 Gastätt lättverk, Metalltätning 40 40 0,1 - 40 -60 - 350 37 Förfrågan Förfrågan Offert
AT 4541-3-50 Öppet lättverk, Metalltätning 50 40 0,1 - 40 -60 - 350 46 Förfrågan Förfrågan Offert
AT 4541-4-50 Gastätt lättverk, Metalltätning 50 40 0,1 - 40 -60 - 350 46 Förfrågan Förfrågan Offert
AT 4541-3-65 Öppet lättverk, Metalltätning 65 40 0,1 - 40 -60 - 350 60 Förfrågan Förfrågan Offert
AT 4541-4-65 Gastätt lättverk, Metalltätning 65 40 0,1 - 40 -60 - 350 60 Förfrågan Förfrågan Offert
AT 4541-3-80 Öppet lättverk, Metalltätning 80 40 0,1 - 32 -60 - 350 74 Förfrågan Förfrågan Offert
AT 4541-3-100 Öppet lättverk, Metalltätning 100 40 0,1 - 40 -60 - 350 92 Förfrågan Förfrågan Offert
AT 4541-4-100 Gastätt lättverk, Metalltätning 100 40 0,1 - 40 -60 - 350 92 Förfrågan Förfrågan Offert
AT 4541-3-125 Öppet lättverk, Metalltätning 125 16 0,1 - 16 -60 - 350 98 Förfrågan Förfrågan Offert
AT 4541-4-150 Gastätt lättverk, Metalltätning 150 16 0,1 - 16 -60 - 350 125 Förfrågan Förfrågan Offert
AT 4541-4-200 Gastätt lättverk, Metalltätning 200 25 0,1 - 20 -60 - 350 165 Förfrågan Förfrågan Offert

Tillbehör

Leser

LESER materialintyg 3.1

LESER materialintyg 3.1 DN15-125 enligt EN 10204.

Välj
Leser

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för tryckkärl och rörledningssystem för vätskor och gaser.

AMA-text

PSG.1 Säkerhetsventiler

Säkerhetsventil AT4541, DN ..., säkerhetsventil av segjärn med metalltätande kägla. Öppningstryck ... barg.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 441, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

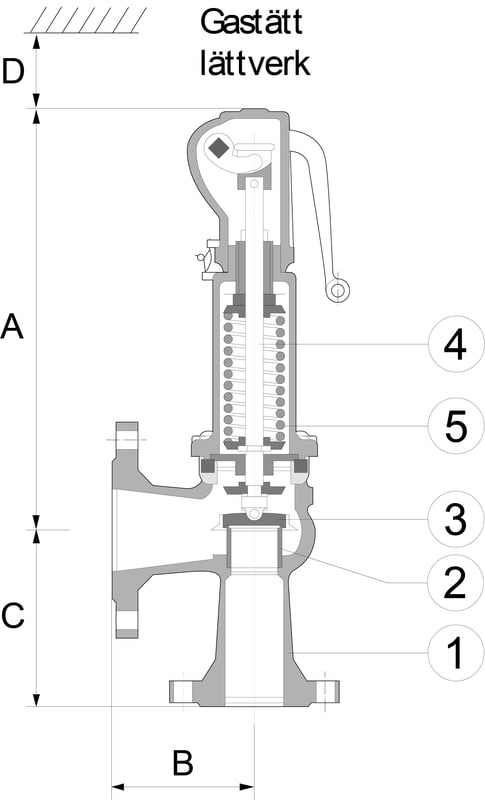

Detaljförteckning

PosKomponentMaterial
1VentilhusSegjärn GJS-400-18 (GGG40.3)
2SäteSyrafast stål AISI 316L (1.4404, CF3M)
3KäglaRostfritt stål (1.4122)
4SpindelMartensitiskt rostfritt stål (1.4021)
5Fjäder (standard)Stål
6Fjäder (vid temp >200 °C)Rostfritt stål AISI 302 (1.4310)
7StyrskivaRostfritt stål (1.4104)
8FjäderkåpaSegjärn GJS-400-15 (GGG40)
9Fjädertallrik 2 stStål 11SMnPb30 (1.0718)
10StällskruvRostfritt stål (1.4104)
11Bussning ställskruvPTFE (polytetrafluoreten)
12KulaRostfritt stål (1.3541)
13LättverkSegjärn GJS-400-18 (GGG40.3)

Mått och vikt

Dimensionsområde (DN): 20 - 200

DN inlopp/utlopp25/4032/5040/6550/8065/100
Sätesdiameter2329374660
A234331372419529
B100110115120140
C105115140150170
D150200250300350
Vikt912162232
Mått i mm, vikt i kg.
DN inlopp/utlopp80/125100/150125/200150/250200/300
Sätesdiameter749298125165
A6066636637981090
B160180200225300
C195220250285290
D400450450450700
Vikt567585131285
Mått i mm, vikt i kg.

Funktion och konstruktion

Direktverkande fjäderbelastad säkerhetsventil med höglyftande karaktäristik (normallyftade för vätskor). Stor avblåsningskapacitet genom att käglan är försedd med lyftkrage. Med eller utan lättverk för manuell provning, gastät fjäderkåpa. Om möjligt bör mjuktätande kägla (se AT4542) användas då den har en högre täthet och är lättare att renovera.

Tekniska data

Huvudmaterial: Segjärn

Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)

Ingående material: Segjärn

Ingående materialkod: Segjärn GJS-400-15 (GGG40)

Temperatur (°C): -60 - 350

Tryckklass (PN): 16 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Produktens färg: RAL 5005 - Signalblå

Öppningstryck

DNÖppningstryck min/max bar(g)
25-650,1 - 40
800,1 - 32/40*
1000,1 - 40
1250,1 - 16
1500,1 - 16
2000,1 - 20/25*
* Med specialfjäder

Nedblåsning och tryckstegring

MediaNedblåsningTryckstegring
Ånga/gasMax 10 % vid öppningstryck ≥ 3 bar(g)Max 5 % vid öppningstryck ≥ 1 bar(g)
Max 0,3 bar vid öppningstryck < 3 bar(g)Max 0,1 bar vid öppningstryck < 1 bar(g)
VätskaMax 20 % vid öppningstryck ≥ 3 bar(g)Max 10 % vid öppningstryck ≥ 1 bar(g)
Max 0,6 bar vid öppningstryck < 3 bar(g)Max 0,1 bar vid öppningstryck < 1 bar(g)
Vid krav på lägre nedblåsning kontakta Armatec.

Kapacitetskoefficienter

Ånga/gas (KDG)Vätska (KF)
0.70.45

Kapacitet vatten

ÖppningstryckDN25/40DN32/50DN40/65DN50/80DN65/100
0.257879200149762314839383
0.5818413011211803273755696
11108117617286784432675413
215671249144055762687106650
319193305144967176775130620
422163352345735688652150827
524779393936412699116168630
6271444315370246108577184724
7293194661175875117276199525
8313434982981114125374213301
10350435571190688140172238478
12383876102899343153551261240
144146365918107303165854282171
164432670469114712177305301654
184701574744121670188061319952
204955878787128252198233337260
225197782633134512207909353721
245428886307140493217154369449
265650589831146230226021384535
285863893222151750234553399051
306069696494157076242786413057
326268799659162227250748426603
3464616102726167220258465439733
3666489105704172068265958452481
3868311108601176783273246464880
4070086111422181376280345476957
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet vatten

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.25990692594105066170935297837
0.584720130949148586247738421205
1114712177305201186327316570315
2162227250748284521462894806548
3198687307102348465566928987815
42294253546114023736546321140631
52565043964674498677319011275264
62809874343084928058017571396982
73035004691075322908659971508913
83244555014965690429257891613096
1036275256069063620810350641803496
1239737561420569693111338561975631
1442921466341775277212247042133925
1645885070922380474713092642281262
184866837522442419644
205130097929352550528
225380498316382675017
245619748686172793964
26584921904085
28607001938214
30628306971144
326489111002993
346688831033861
366882751063835
387071351092986
407255051121380
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet mättad ånga

ÖppningstryckDN25/40DN32/50DN40/65DN50/80DN65/100
0.21722734456891172
0.52343726059361593
134655089613862358
2549874142221993741
37381173190929525022
49211465238436866271
511041755285744167514
612852044332751438750
714672332379658689984
8164826194264659211215
10200831935198803413669
12236637626124946516104
142724433070491089618538
163081489979751232620971
183440546989021376023410
203797603798281519125845
2241516600107441660728255
2445107170116721804030693
2648697741126021947833139
2852308314135342092035592
3055888884144622235338030
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga.

Kapacitet mättad ånga

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.217832756312750878865
0.5242337454250691512049
13587554562921023617836
25691879799821624128298
3763911808133992179937983
4953914744167302721947427
51143017667200463261456828
61331020574233453798066177
71518723474266364333575508
81705926368299194867684814
1020792321383646659329103375
1224496378634296269897121789
1428199435864945780463140198
1631900493075594891024158600
183561055041177045
203931360764195453
224297966431213679
244668872163232119
265040877914
285413983680
305784889413
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga.

Kapacitet luft

ÖppningstryckDN25/40DN32/50DN40/65DN50/80DN65/100
0.21963125087851336
0.530748879512292091
1449714116217963056
27201146186528834906
39741549252238986632
412231944316548928323
5147123393808588610015
6172027344451688011706
7196831295095787513398
8221735255738886915089
102714431570241085718472
123211510583111284621855
143708589595971483425238
1642056686108831682228621
1847027476121701881132004
2051998266134562079935386
2256979057147432278838769
2461949847160292477642152
26669110637173162676445535
28718811427186022875348918
30768512218198893074152301
32818213008211753272955684
34867913798224613471859067
36917614589237483670662450
38967315379250343869565832
401017016169263214068369215
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet luft

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.2203231423565580010107
0.5318049165578907615814
14649718781551326723117
2746311535130892129537104
31008815593176932878650157
41266119570222063612762948
51523423547267184346975740
61780727523312305081088531
720380315003574358151101323
822952354774025565493114115
1028098434304928080175139698
1233244513845830594858165281
14383905933767330109541190864
16435356729176354124223216447
184868175245242030
205382783198267613
225897391152293196
246411899105
2669264107059
2874410115012
3079556122966
3284701130919
3489847138873
3694993146826
38100139154780
40105284162733
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt

Se separat bruksanvisning.
