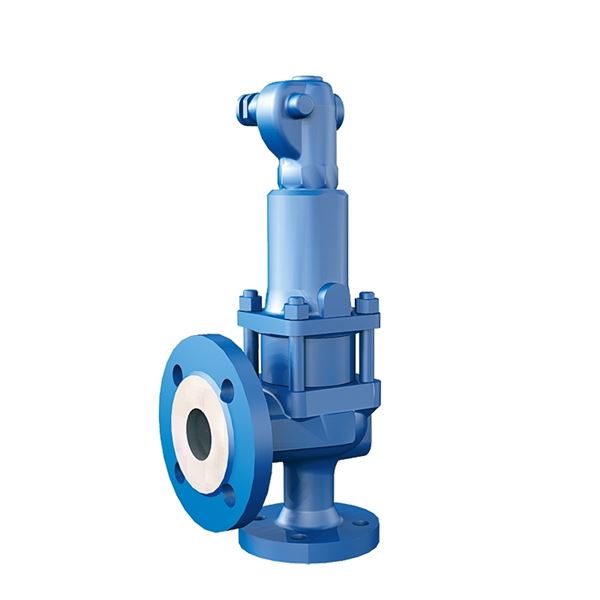

Säkerhetsventil AT 4547-4-200

Säkerhetsventil med flänsar DN200/300, PN25/16
Ventilhus av stål
Gastät fjäderkåpa med lättverk
Metalltätande kägla
Veckbälg av rostfritt syrafast stål
Öppningstryck:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 289

Bruttovikt (kg): 289

DN: 200

Mått A (mm): 1090

Mått B (mm): 300

Mått C (mm): 290

Mått D (mm): 700

Sätesdiameter (mm): 165

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN200, PN25

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN300, PN16

PN: 25

Temperatur (°C): -85 - 450

Utförande typ: Ventiler

Utförande: Rostfri veckbälg, Gastätt lättverk, Metalltätning

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.2 - 20

Kapacitetskoeffecient ånga/gas: 0.7

Kapacitetskoeffecient vätska: 0.45

Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1

Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur (vid överhettad ånga) och öppningstryck.
