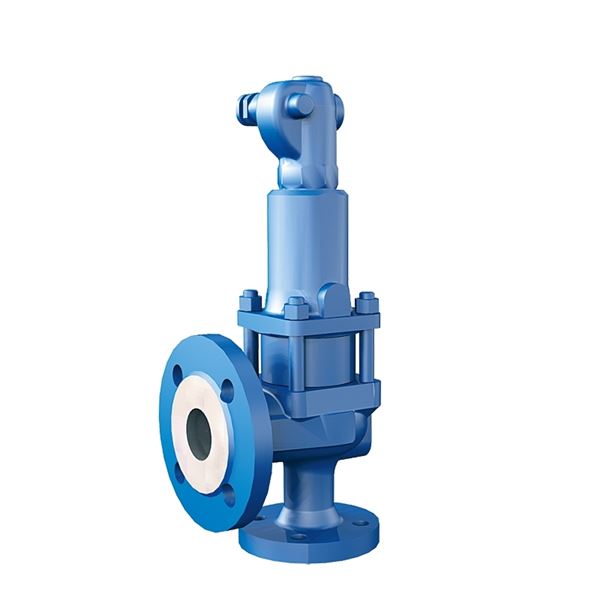

Säkerhetsventil med höglyftande karaktäristik. Flänsade anslutningar. Av stål. Metalliskt tätande kägla. Mottryckskompenserande veckbälg av rostfritt syrafast stål.
| Produktserie | Säkerhetsventil AT 4547- |
|---|---|
| DN | 40 |
| PN | 40 |
| Öppningstryck bar(g) | 1.11 - 3 |
| Huvudmaterial | Stål |
LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus
LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…
Säkerhetsventil med flänsar DN40/65, PN40/16
Ventilhus av stål
Gastät fjäderkåpa med lättverk
Metalltätande kägla
Veckbälg av rostfritt syrafast stål
För låga öppningstryck
Ursprungsland: DE Tyskland
Tullstatnr: 84814010
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Nettovikt (kg): 17
Bruttovikt (kg): 17
DN: 40
Mått A (mm): 410
Mått B (mm): 115
Mått C (mm): 140
Mått D (mm): 250
Sätesdiameter (mm): 37
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: DN40, PN40
Ansl. 2: Flänsad EN1092
Ansl. 2 - spec.: DN65, PN16
PN: 40
Temperatur (°C): -85 - 450
Utförande typ: Ventiler
Utförande: Rostfri veckbälg, Gastätt lättverk, Metalltätning
Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.
Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.
Öppningstryck bar(g): 1.11 - 3
Kapacitetskoeffecient ånga/gas: 0.7
Kapacitetskoeffecient vätska: 0.45
Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1
Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur (vid överhettad ånga) och öppningstryck.
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4547-4-25 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 25 | 40 | 3 - 40 | -85 - 450 | 23 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-32 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 32 | 40 | 3 - 40 | -85 - 450 | 29 | Förfrågan | Förfrågan | Offert |
| AT 4547-2-40 | Rostfri veckbälg, Utan lättverk, Metalltätning | 40 | 40 | 3 - 40 | -85 - 450 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-40 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 40 | 40 | 3 - 40 | -85 - 450 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-40LP | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 40 | 40 | 1,11 - 3 | -85 - 450 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-50 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 50 | 40 | 3 - 40 | -85 - 450 | 46 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-65 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 65 | 40 | 3 - 40 | -85 - 450 | 60 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-80 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 80 | 40 | 3 - 32 | -85 - 450 | 74 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-100 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 100 | 40 | 2,74 - 40 | -85 - 450 | 92 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-150 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 150 | 40 | 0,2 - 17 | -85 - 450 | 125 | Förfrågan | Förfrågan | Offert |
| AT 4547-4-200 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 200 | 25 | 0,2 - 20 | -85 - 450 | 165 | Förfrågan | Förfrågan | Offert |
