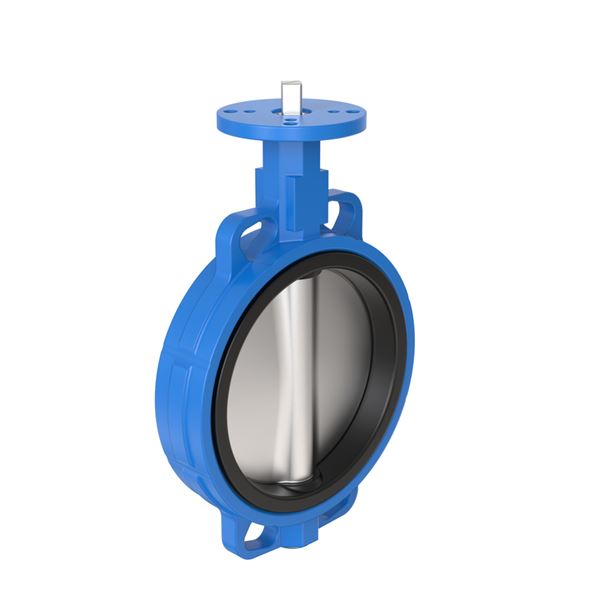

Industriel wafer butterflyventil i meget høj kvalitet, hvor der foreligger materiale certificate EN10204/3.1 på huset. Godkendt til ATEX zone 1/21. Udskiftelig liner vulkaniseret på back-up ring.
| DimensionsomrĂĄde (DN) | 50 - 600 |
|---|---|
| PN | 10 - 16 |
| Temperatur (°C) | -20 - 120 |
| Hovedmateriale | Sejjern |
| Artikelnummer | DN | PN | Temperatur fra °C | Betjening | Korrosionsklasse |
|---|---|---|---|---|---|
| AT DVC6730030059 | 50 | 16 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030069 | 65 | 16 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030089 | 80 | 16 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030109 | 100 | 16 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030129 | 125 | 16 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030159 | 150 | 16 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030209 | 200 | 10 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030259 | 250 | 10 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030309 | 300 | 10 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030359 | 350 | 10 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030409 | 400 | 10 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030459 | 450 | 10 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030509 | 500 | 10 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
| AT DVC6730030609 | 600 | 10 | -20 - 120 | Fri aksel | C3 (EN ISO 12944-2) |
Pneumatisk dobbeltvirkende aktuator. Mekanisk endestop ved 0° og 90°. Det dobbelte endestop er helt…
Vælg
Elektrisk aktuator on/off. Robust og kompakt design. God visuel indikering. IP67, termostatstyret varmelegeme…
Vælg
Pneumatisk enkeltvirkende aktuator. Mekanisk endestop ved 0° og 90°. Det dobbelte endestop er helt…
VælgWafer butterflyventil i høj kvalitet.
Liner vulkaniseret på backup ring, konstruktionen er udskiftelig og har følgende fordele i forhold til en traditionel ”løs” liner: Nøjagtige tolerancer hvilket bevirker 100% tæthed samt lang levetid - velegnet til vakuum og høj flowhastighed - montering mellem flanger uden at lineren forskydes.
Produktet er CE-mærket
DimensionsomrĂĄde (DN): 50 - 600

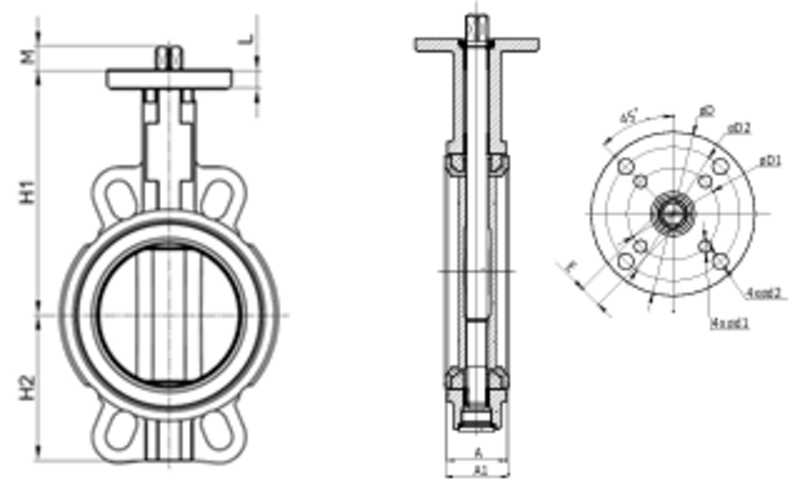

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | 143 | 156 | 162 | 177 | 190 | 205 | 236 | 267 | 308 | 368 | 400 | 422 | 480 | 562 |
| H2 | 72 | 78 | 90 | 105 | 120 | 133 | 160 | 202 | 232 | 272 | 347 | 372 | 402 | 467 |
| A | 42 | 45 | 45 | 51 | 54.5 | 54.5 | 59.6 | 67 | 75.5 | 75.5 | 102 | 114 | 127 | 154 |
| A1 | 46.1 | 49.1 | 49.1 | 55.3 | 58.8 | 59.1 | 64.1 | 71.8 | 79.5 | 79.5 | 106.5 | 118.5 | 131.5 | 158.5 |
| L | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 18 | 18 | 19 | 20 | 20 | 22 | 22 |
| M | 13.5 | 13.5 | 13.5 | 17.5 | 17.5 | 18.5 | 24.5 | 24.5 | 30 | 30 | 30 | 39 | 49 | 49 |
| Netto vægt i (kg) | 2.7 | 3.6 | 3.9 | 5 | 7 | 8 | 13.2 | 19 | 31 | 42 | 63 | 72 | 100 | 190 |
ISO 5211 topflange og 45° firkantet spindel giver mulighed for
direkte montering af aktuator uden brug af beslag og kobling.
Unikt sfærisk sæde sikrer lavt moment og lang levetid.
Høj hals for nem isolering.
Selvcentrerende løsning til flere flange standarder DIN PN6/10/16 og ANSI150.
Ventilen kan leveres med aktuator, gear eller hĂĄndtag.
Hovedmateriale: Sejjern
Hovedmateriale kode: Sejjern GJS-400-15 (GGG40)
IndgĂĄende materialer: Gummi
Inkluderet materialekode: EPDM
Temperatur (°C): -20 - 120
Temperatur bemærkning: For EPDM liner
PN: 10 - 16
Tilslutning: Flange EN1092
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
