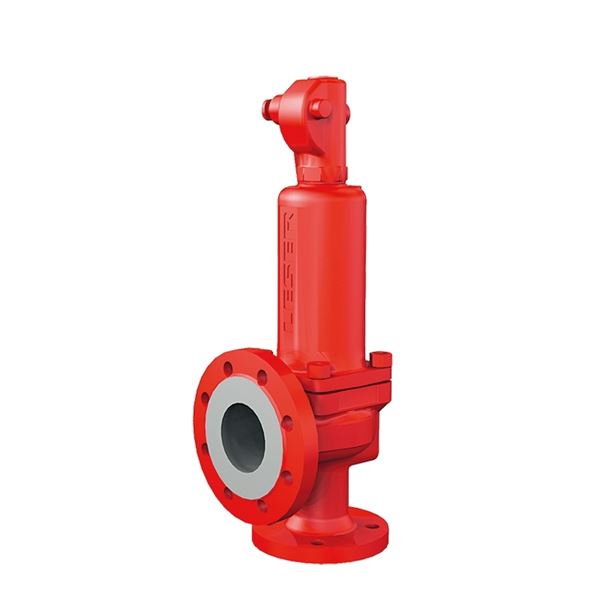

Säkerhetsventil AT 4546D3-100

Säkerhetsventil av gråjärn
Fläns DN100 PN16 gummibälg Pö:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 75

Bruttovikt (kg): 75

DN: 100

Mått A (mm): 663

Mått B (mm): 180

Mått C (mm): 220

Mått D (mm): 450

Sätesdiameter (mm): 92

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN100, PN16

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN150, PN16

PN: 16

Temperatur (°C): -10 - 150

Utförande typ: Ventiler

Utförande: Gummibälg, Öppet lättverk, Mjuktätning EPDM

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 1 - 10

Kapacitetskoeffecient ånga/gas: 0.7

Kapacitetskoeffecient vätska: 0.45

Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1

Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur (vid överhettad ånga) och öppningstryck.
