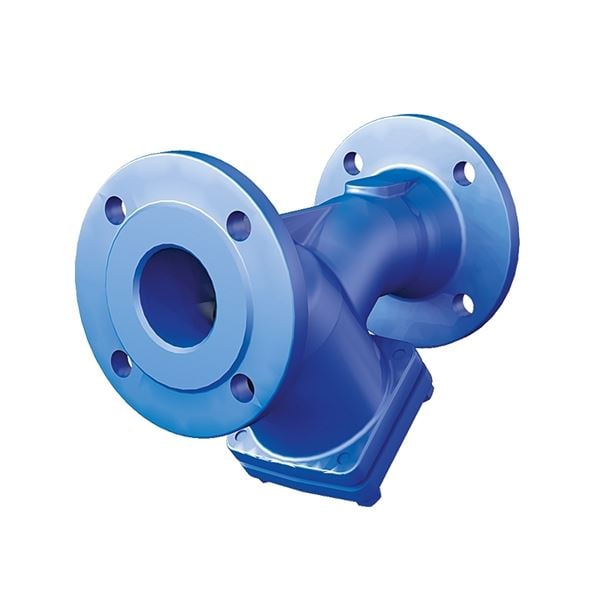

Ytbehandlat smutsfilter av segjärn med flänsar. Silinsats av rostfritt stål, varierande standardmaskvidd. Separat silkorg med annan maskvidd kan beställas. För mekanisk rening av värmevatten, hetvatten, kondensat, ånga, kylvatten, petroliumprodukter och neutrala fluider.
| Dimensionsområde (DN) | 15 - 300 |
|---|---|
| Tryckklass (PN) | 16 - 25 |
| Temperatur (°C) | -10 - 350 |
| Huvudmaterial | Segjärn |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Maskvidd (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4029C25-1012 | C2-målning | 25 | 25 | -10 - 350 | 1 | 2025-06-12 | 2 740 SEK | |
| AT 4029C40-1012 | C2-målning | 40 | 25 | -10 - 350 | 1 | 2025-05-23 | 7 100 SEK | |
| AT 4029C40-1013 | C3-målning | 40 | 25 | -10 - 350 | 1 | 2025-05-23 | 7 000 SEK | |
| AT 4029C50-1012 | C2-målning | 50 | 25 | -10 - 350 | 1 | 2025-05-23 | 7 000 SEK | |
| AT 4029C50P-1012 | Magnetinsats, C2-målning | 50 | 25 | -10 - 350 | 1 | 2025-06-05 | 14 800 SEK | |
| AT 4029C65-1012 | C2-målning | 65 | 25 | -10 - 350 | 1.25 | 2025-05-23 | 8 200 SEK | |
| AT 4029C65P-1012 | Magnetinsats, C2-målning | 65 | 25 | -10 - 350 | 1.25 | 2025-06-05 | 17 600 SEK | |
| AT 4029C80-1012 | C2-målning | 80 | 25 | -10 - 350 | 1.25 | 2025-06-12 | 7 400 SEK | |
| AT 4029C80P-1012 | Magnetinsats, C2-målning | 80 | 25 | -10 - 350 | 1.25 | 2025-06-05 | 18 300 SEK | |
| AT 4029C80-1013 | C3-målning | 80 | 25 | -10 - 350 | 1.25 | 2025-06-12 | 7 400 SEK | |
| AT 4029C100-1012 | C2-målning | 100 | 25 | -10 - 350 | 1.6 | 2025-05-30 | 12 300 SEK | |
| AT 4029C100P-1012 | Magnetinsats, C2-målning | 100 | 25 | -10 - 350 | 1.6 | 2025-06-05 | 23 500 SEK | |
| AT 4029C100-1013 | C3-målning | 100 | 25 | -10 - 350 | 1.6 | 2025-05-30 | 12 300 SEK | |
| AT 4029C100P-1014 | Magnetinsats, C4-målning | 100 | 25 | -10 - 350 | 1.6 | 2025-06-05 | 23 500 SEK | |
| AT 4029C125-1012 | C2-målning | 125 | 25 | -10 - 350 | 1.6 | 2025-06-12 | 16 400 SEK | |
| AT 4029C125P-1012 | Magnetinsats, C2-målning | 125 | 25 | -10 - 350 | 1.6 | 2025-06-05 | 28 400 SEK | |
| AT 4029C125-1013 | C3-målning | 125 | 25 | -10 - 350 | 1.6 | 2025-06-12 | 16 600 SEK | |
| AT 4029C150-1012 | C2-målning | 150 | 25 | -10 - 350 | 1.6 | 2025-05-30 | 16 800 SEK | |
| AT 4029C150P-1012 | Magnetinsats, C2-målning | 150 | 25 | -10 - 350 | 1.6 | 2025-06-05 | 29 300 SEK | |
| AT 4029C150-1013 | C3-målning | 150 | 25 | -10 - 350 | 1.6 | 2025-05-30 | 17 000 SEK | |
| AT 4029C200-1012 | C2-målning | 200 | 25 | -10 - 350 | 1.6 | 2025-06-12 | 33 000 SEK | |
| AT 4029C200P-1012 | Magnetinsats, C2-målning | 200 | 25 | -10 - 350 | 1.6 | 2025-06-05 | 47 500 SEK | |
| AT 4029C200-1013 | C3-målning | 200 | 25 | -10 - 350 | 1.6 | 2025-06-12 | 32 800 SEK | |
| AT 4029C250-1013 | C3-målning | 250 | 16 | -10 - 350 | 1.6 | 2025-05-23 | 55 100 SEK | |
| AT 4029C250-1014 | C4-målning | 250 | 16 | -10 - 350 | 1.6 | 2025-05-23 | 56 200 SEK |
Nu lanserar vi utrustning för differenstryckmätning i blyfritt utförande över pumpgrupper, smutsfilter…
Välj
Kulventiler av mässing, fullt genomlopp, in- och utvändig gänga och stålhandtag. Packbox av grafit…
Välj
Permanentmagnetinsats till AT4028B och AT4029B, för eftermontage. För köp färdigmonterat i nytt filter…
Välj
För mekanisk rening av värmevatten, hetvatten, kondensat, ånga, kylvatten, petroliumprodukter och neutrala fluider. För kylsystem rekommenderas ytbehandling enligt rostskyddssystem AT 1012.
Målat smutsfilter AT 4029C, DN... Hus av segjärn, PN... flänsar. Maskvidd ... mm.
Ventilen uppfyller kraven i AFS 2016:1 (direktivet för tryckbärande anordningar) samt 2014/68/EU (Pressure Equipment Directive), enligt kategori 1, fluidgrupp 2.
Märkning på produkt: Märkt med DN, PN, fabrikat samt pil för flödesriktning.
Märkning i gjutgods enligt:
- AT 4029C, JS1025
Reach datum: 2025-05-05

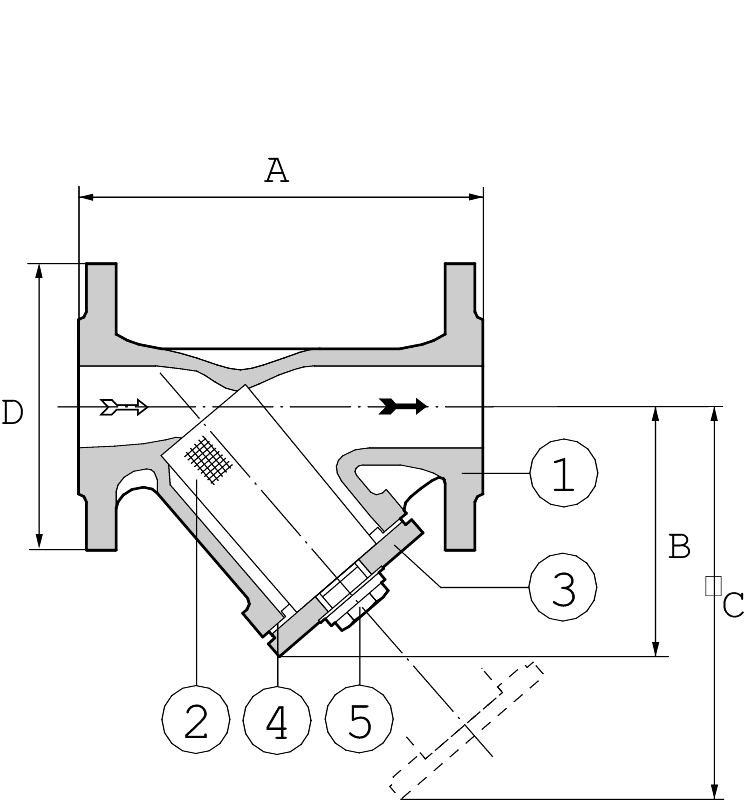

| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Segjärn GJS-400-18 (GGG40.3) |
| 2 | Filterinsats | Rostfritt stål AISI 304 (1.4301) |
| 3 | Lock | Segjärn GJS-400-18 (GGG40.3) |
| 4 | Lockpackning | Grafit |
| 5 | Renspropp | Stål C35 (1.0501) |
Dimensionsområde (DN): 15 - 300
| DN | A | B | C | D | Nettovikt (kg) |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 180 | 115 | 4.3 |
| 40 | 200 | 150 | 240 | 150 | 9 |
| 50 | 230 | 160 | 250 | 165 | 11 |
| 65 | 290 | 180 | 285 | 185 | 14.6 |
| 80 | 310 | 215 | 330 | 200 | 18.6 |
| 100 | 350 | 240 | 395 | 220 | 27 |
| 125 | 400 | 280 | 455 | 250 | 38.5 |
| 150 | 480 | 330 | 525 | 285 | 54.5 |
| 200 | 600 | 405 | 650 | 340 | 110 |
| 250 | 730 | 540 | 870 | 405 | 165 |
| DN | Höjd filterinsats | Diameter filterinsats | Storlek renspropp | Lockpackning, Dy (mm) | Lockpackning, Di (mm) |
|---|---|---|---|---|---|
| 15 | 56 | 23 | G 3/8 | 46 | 36 |
| 20 | 68 | 28 | G 3/8 | 46 | 36 |
| 25 | 82 | 36 | G 3/4 | 56 | 46 |
| 32 | 98 | 42 | G 3/4 | 68 | 56 |
| 40 | 114 | 50 | G 1 | 79 | 68 |
| 50 | 119 | 61.5 | G 1 | 87 | 75 |
| 65 | 134 | 75.8 | G 1 | 102 | 100 |
| 80 | 149 | 89.5 | G 1 | 122 | 110 |
| 100 | 169 | 109.5 | G 1 1/2 | 135 | 120 |
| 125 | 199 | 137.5 | G 1 1/2 | 170 | 151 |
| 150 | 224 | 160 | G 1 1/2 | 195 | 175 |
| 200 | 284 | 210 | G 1 1/2 | 270 | 245 |
| 250 | 434 | 258 | G 1 1/2 | 300 | 275 |
| 300 | 555 | 308 | G 1 1/2 | 375 | 350 |
| 350 | 640 | 365 | G 1 1/2 | 425 | 390 |
| 400 | 695 | 415 | G 1 1/2 | 475 | 440 |
Fångar effektivt upp de fasta partiklar som är större än filterinsatsens maskvidd när mediet strömmar igenom den cylindriska insatsen.
Filterinsatsen har varierande standardmaskvidder, men kan även levereras med alternativa maskvidder som 0,1/0,25/0,5/1,0/1,5/2,0/3,0/5,0/8,0 mm.
Filtret finns även i gråjärn, se AT 4028C. För installationer med hygienkrav eller där det finns krav på invändigt korrosionsskydd, se AT 4028CE som levereras invändigt och utvändigt behandlat med pulverlackerad epoxy.
För montering i t ex kylsystem kan samtliga filter levereras utvändigt ytbehandlade enligt rostskyddssystem AT 1012, AT 1013 och AT 1014 (motsvarar C2, C3 och C4).
Kan förses med permanentmagnetinsats för effektiv uppfångning av magnetiska material, s.k. magnetiter. För beställning av filter med permanentmagnetinsats används tilläggningsbeteckning 'P' i slutet av artikelnumret.
För utrustning för differenstrycksmätning, se AT 1812.
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-400-18 (GGG40.3)
Ingående material: Segjärn
Ingående materialkod: Segjärn GJS-400-18 (GGG40.3)
Temperatur (°C): -10 - 350
Tryckklass (PN): 16 - 25
Anslutning: Flänsad EN1092
ETIM klassning: EC010151 - Smutsfilter
BK04 kod: 20704 Filter
| DN | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|
| KVS | 14.2 | 36.6 | 53.7 | 95.1 | 137.1 | 206.4 | 268.8 | 401.4 | 706.7 | 1229.4 |
Möjlig montageposition notering: Vertikalt montage endast om flödet är nedåtgående.
För bästa funktion och enklaste rengöring av filterinsatsen bör filtret monteras i horisontell rörledning med locket nedåt. Notera flödesriktning. Filtret kan monteras i vertikalt läge med nedgående flöde. Utblåsningsventil, till exempel AT 3535A, AT 3640 eller AT 3591S kan monteras i stället för rensproppen för enklare renblåsning av filterinsatsen (går ej att kombinera med permanentmagnetinsats). Kraftigt förhöjt tryckfall över filtret indikerar att filterinsatsen bör rengöras.
