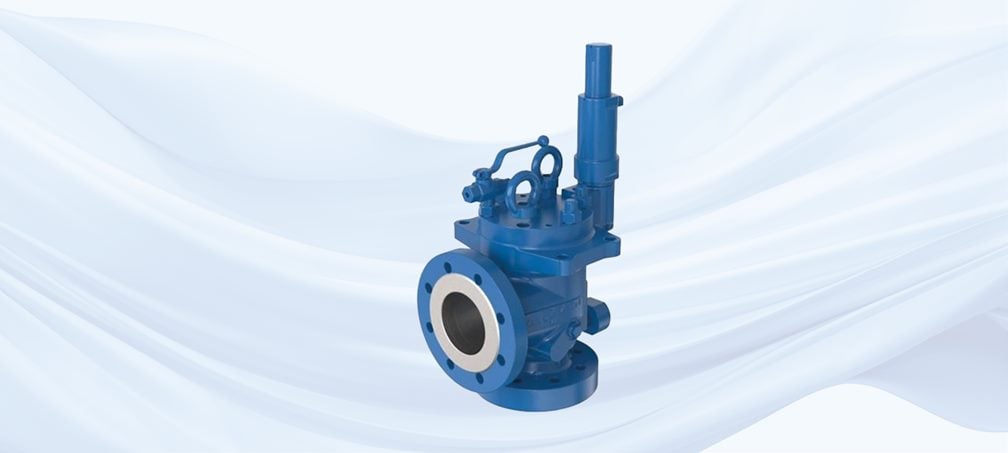

Pilotstyrt sikkerhetsventil fra LESER – høy ytelse og tett lukking for krevende applikasjoner

Sammen med LESER tilbyr vi hos Armatec en pilotstyrt sikkerhetsventil – LESER POSV (Pilot Operated Safety Valve). Ventilen åpner raskt, har lav trykkøkning, kort utblåsning, lav byggehøyde og høy motstand mot vibrasjoner. Den holder tett helt opp til åpningstrykket, noe som gir reduserte væsketap, mindre belastning på systemet og mulighet for høyere arbeidstrykk.

Sammenlignet med tradisjonelle fjærbelastede sikkerhetsventiler kan LESER POSV håndtere et mottrykk fra utløpsledningen på opptil 70 % av åpningstrykket. Som navnet tilsier, styres denne sikkerhetsventilen av en integrert, forhåndsinnstilt pilotventil – i stedet for en fjær. Pilotventilen registrerer trykkforskjellen mellom innløps- og utløpssiden og styrer åpning og lukking i henhold til dette. Du kan se hvordan ventilen fungerer i demonstrasjonsfilmene lenger ned på siden.

Typiske applikasjoner for LESER POSV

Den høye tettheten og mottrykktoleransen gjør den pilotstyrte sikkerhetsventilen ideell for krevende applikasjoner, blant annet:

• Olje- og gassanlegg
• Gasskompressorer
• Industripumper
• Offshore
• LPG-transport (Liquid Petroleum Gas)
• Raffinerier

Oppbygning og funksjon: Pop Action og Modulate Action

Ventilen leveres i to utførelser:

• Pop Action (høy løftekarakteristikk) for gasser, full åpning allerede ved 1 % trykkøkning
• Modulate Action (proporsjonal karakteristikk) for væsker, der man ønsker en mer kontrollert åpning uten "poppeffekt"

Pop Action – full åpning ved overtrykk med LESER POSV

Modulate Action – kontrollert åpning med LESER pilotstyrt sikkerhetsventil

Driftstrykk og ytelsesområder for LESERs pilotstyrte sikkerhetsventil

• Høy løft: 2,5 til 256 barg
• Proporsjonal: 2,5 til 426 barg

Materialvalg for ventilhus og pilot – fra standard til spesiallegeringer

Ventilhuset leveres normalt i dobbeltklassede materialer som WCB/1.0619 (stål), CF8M/1.4408 (rustfritt syrefast) eller LCB (lavtemperaturstål). Innvendige deler er hovedsakelig i 1.4404/316L. Ventilen kan også leveres i spesialmaterialer som Monel®, Duplex®, Super Duplex® og Inconel®.

Pilotventilen er i syrefast rustfritt stål 1.4404/316L. Setepakning finnes i flere materialvalg avhengig av medie og temperatur: Viton® (FKM), Buna-EP® (EPDM) eller Kalrez® (FFKM).

Tekniske fordeler og driftsmessige gevinster med LESER POSV

• Tett helt opp til åpningstrykket
• Lav økning i blåsetrykk og kort nedblåsning
• Aksepterer mottrykk opptil 70 % av åpningstrykket
• Kompakt og lekkasjesikker løsning uten ekstern røroppkobling til pilotventil
• Pilotventilen er lett tilgjengelig for utskifting av fjær
• Fleksibel konvertering mellom Pop og Modulate ved bytte av pilotventil
• Selvdrenerende ventilhus
• Meget god motstand mot vibrasjoner
• Integrert tilbakeslagsbeskyttelse
• Kan fås med “Remote Sensing” i tilfeller med høyt trykktap ved innløpet.

Dimensjoner, trykkklasser og flensalternativer for LESER POSV

• Flensalternativer: ASME og DIN EN ISO
• Dimensjoner: 1”/2” til 8”/10” (DN25/50 til DN200/250)
• Orifice: D til T
• Trykklasser: #150 til #2500 (PN10 til PN400)

Reservedelspakker for hovedventil og pilotventil

Vi tilbyr reservedelspakker som inneholder nødvendige deler til både hovedventil og pilotventil – spesifikasjon er tilgjengelig som PDF. (PDF document, 2.3 MB)

Snakk med våre spesialister på trykksikring og sikkerhetsventiler

Du finner detaljerte spesifikasjoner og et utvidet produktprogram i denne brosjyren. (PDF document, 194 kB) Ønsker du tilbud eller vil legge inn en bestilling, er det bare å kontakte oss eller sende inn et forespørselsskjema.

Hos Armatec er vi eksperter på strømnings- og reguleringsteknologi – og vårt erfarne team innen trykkavlastning og sikkerhetsventiler står klare til å hjelpe deg. Enten du trenger veiledning i valg av ventil eller en løsning tilpasset ditt system, er vi her for å støtte deg. Ta gjerne kontakt.
