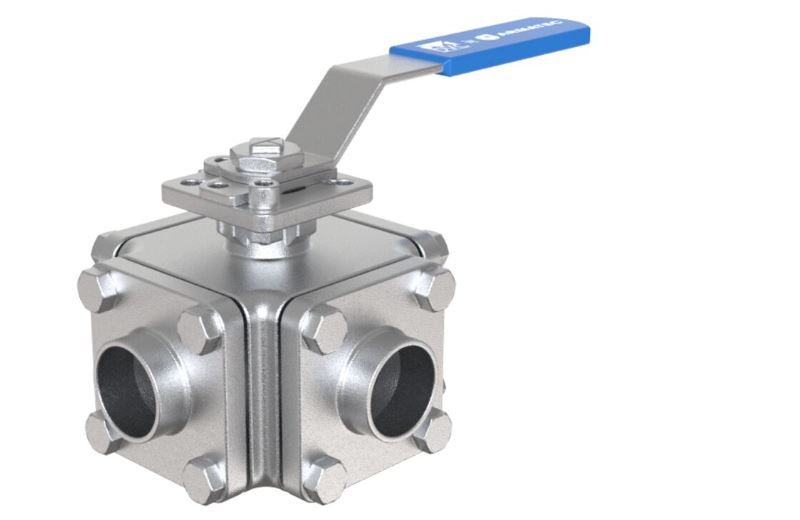

3-vejs kuglehane med svejseender og ISO topflange for direkte montering af aktuator. Patenteret spindelkonstruktion med ekstrem lang levetid. Med In-line vedligehold, hvor huset kan afmonteres fra rørstrengen i forbindelse med vedligehold af ventilen.
| Dimensionsområde (DN) | 15 - 100 |
|---|---|
| PN | 55 |
| Temperatur (°C) | -29 - 210 |
| Hovedmateriale | Rustfrit stål |
| Artikelnummer | DN | PN | Temperatur fra °C | Tilslutning | Betjening | KVS værdi |
|---|---|---|---|---|---|---|
| AT DVC1616040015 | 15 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 4,3 |
| AT DVC1616040020 | 20 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 11,1 |
| AT DVC1616040025 | 25 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 18,7 |
| AT DVC1616040032 | 32 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 21,3 |
| AT DVC1616040040 | 40 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 46,8 |
| AT DVC1616040050 | 50 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 85 |
| AT DVC1616040065 | 65 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 126 |
| AT DVC1616040080 | 80 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 229,5 |
| AT DVC1616040100 | 100 | 55 | -29 - 210 | ISO 1127 svejseender | Håndtag | 403,8 |
Pneumatisk dobbeltvirkende aktuator. Mekanisk endestop ved 0° og 90°. Det dobbelte endestop er helt…
Vælg
Pneumatisk enkeltvirkende aktuator. Mekanisk endestop ved 0° og 90°. Det dobbelte endestop er helt…
Vælg
Elektrisk aktuator on/off. Robust og kompakt design. God visuel indikering. IP67, termostatstyret varmelegeme…
VælgKuglehane med mulighed for direkte montering af aktuator.
Kan bruges i de fleste industrier til adskillige formål.
Robust og nem vedligeholdelse
Produktet er CE-mærket
CE mærkning større end 1"
Dimensionsområde (DN): 15 - 100
Multifunktionsventil. Med 4 mulige tilslutningesender kan stort set et hvert ønskeligt flowplan arrangeres. Bemærk at standard er 3 tilslutningsender - se de mulige flow-plan på bagsiden.
4 stk. sæderinge lejrer kuglen på alle sider. Dette muliggør flow tilgang på alle porte, uden at der opstår lækage (utæthed) bag om kuglen.
Servicevenlig konstruktion - De fire tilslutningsender kan nemt afmonteres med henblik på udskiftning af ventilsæder, i forbindelse med vedligehold af ventilen.
Rustfri svejseender iht. ISO 1127
Der er sporbarhed på alle kuglehaner, og ved forespørgsel kan materialecertifikat EN10204/3.1 medsendes ventilen.
Fugitive emissions' pakdåse iht. ISO EN 15484-1, med tallerkenfjedre, V-ringe og O-ring giver optimal tætning - også ved slitage og skiftende temperaturer.
Hovedmateriale: Rustfrit stål
Temperatur (°C): -29 - 210
PN: 55
Tilslutning: ISO 1127 svejseender
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se installationsmanual
Datablad (PDF-fil, 831 kB)
Datablad (PDF-fil, 836 kB)
Installationsmanual (PDF-fil, 251 kB)
