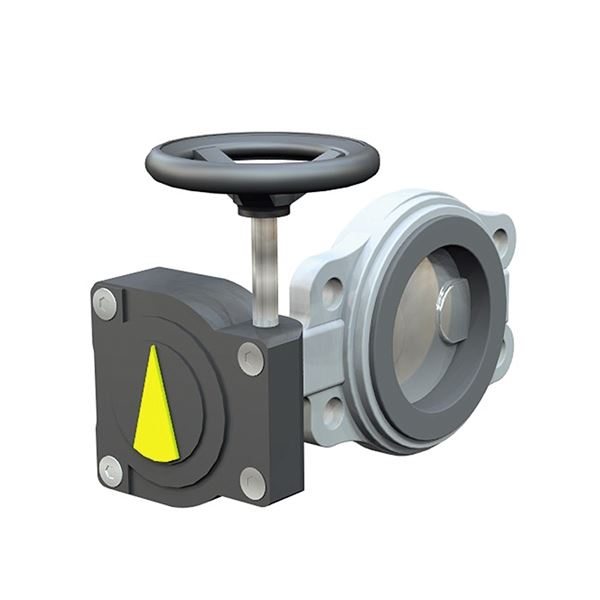

Vridspjällventil AT 2310V100

4658373

Högkvalitativt heltätande vridspjäll med disk i rostfritt stål och fastvulkaniserat gummifoder i NBR. Semi-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon. Med hög hals för överisolering.

Tekniska specifikationer

Produktserie	Vridspjällventil AT 2310-
DN	100
PN	16
Temperatur (°C)	0 - 90
Anslutning	Flänsad EN1092

Varan har bedömning Accepteras i Byggvarubedömning

Tillbehör
Artikelinformation
Nedladdningsbart
Ritningar
Varianter

Tillbehör

Flänspackning AT 1612-100

Flänspackning Compensil 2mm, PN10-16 DN100 Compensil I 115mm x Y 162mm x 2,0mm

205 SEK

I lager Leverans från lager 2025-05-15

Snäckväxel AT 2394-100-125

Snäckväxel för AT 2310-2344 DN 100-125

4 850 SEK

Färre än 10 i lager Leverans från lager 2025-05-15

Artikelinformation

Vridspjäll DN100, PN16, snäckväxel
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder för
inspänning mellan flänsar.
Ventilhus i gråjärn GG25.
Foder i NBR,
spjällskiva, spindel och stift i
rostfritt stål 1.4057
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.

Ursprungsland: NL Nederländerna

Tullstatnr: 84818085

Mått och vikt

Nettovikt (kg): 8

Bruttovikt (kg): 8

DN: 100

Mått A (mm): 52

Mått B (mm): 189

Mått G (mm): 98

Tekniska data

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN16

PN: 16

Temperatur (°C): 0 - 90

Utförande typ: Ventiler

Utförande: Hög hals

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Kylvatten, Luft, Kvävgas, Naturgas

Korrosionsskydd: C3 (EN ISO 12944-2)

KVS: 690

Anslutning enligt ISO 5211: F07

Spindeltyp: Parallell fyrkant

Mått på spindel: 12x12mm

Manöver: Snäckväxel

Erfordrat moment (Nm): 30

Nedladdningsbart

Ritningar

2310V100_2311V100_STP_1_EVBLS DN100 PN16 X20-PS125.STEP (STEP-fil, 8,3 MB)
