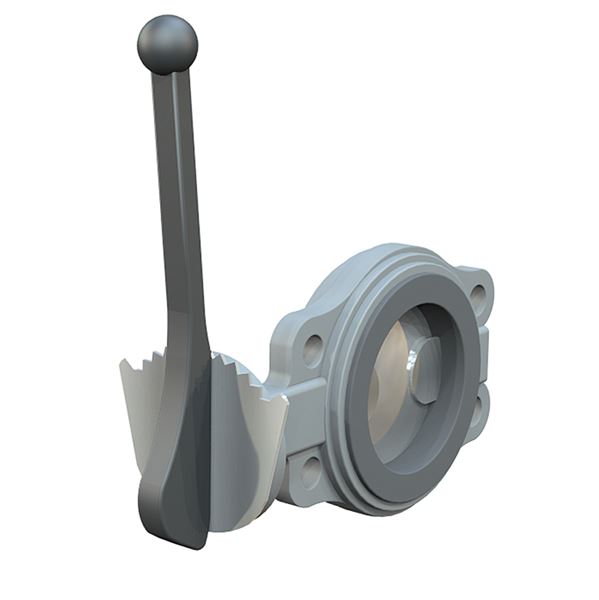

Vridspjällventil AT 2310S50

4658321

Högkvalitativt heltätande vridspjäll med disk i rostfritt stål och fastvulkaniserat gummifoder i NBR. Semi-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon. Med hög hals för överisolering.

Tekniska specifikationer

Produktserie	Vridspjällventil AT 2310-
DN	50
PN	16
Temperatur (°C)	0 - 90
Anslutning	Flänsad EN1092

Varan har bedömning Accepteras i Byggvarubedömning

Tillbehör
Artikelinformation
Nedladdningsbart
Ritningar
Varianter

Tillbehör

Handspak AT 2390-50-80

Handspak för AT 2310-2344

840 SEK

I lager Leverans från lager 2025-06-02

Ändlägeskontakter för spak AT 2390KONT50-125

Ändlägeskontakter Ö/S för spak AT2310S-2344S, DN50-125

12 600 SEK

I lager Leverans från lager 2025-06-02

Snäckväxel AT 2394-50-80

Snäckväxel för AT 2310-2344 DN 50-80

4 300 SEK

I lager Leverans från lager 2025-06-02

Snäckväxel AT 2394SPR50-80

Snäckväxel för AT 2310-2344 med ändlägeskont. med inbyggda ändlägeskontakter

Offert

Artikelinformation

Vridspjäll DN50, PN16, spak
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder för
inspänning mellan flänsar.
Ventilhus i gråjärn GG25.
Foder i NBR,
spjällskiva, spindel och stift i
rostfritt stål 1.4057
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.

Ursprungsland: NL Nederländerna

Tullstatnr: 84818085

Mått och vikt

Nettovikt (kg): 3.987

Bruttovikt (kg): 3.987

DN: 50

Mått A (mm): 43

Mått B (mm): 152

Mått G (mm): 63

Tekniska data

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN16

PN: 16

Temperatur (°C): 0 - 90

Utförande typ: Ventiler

Utförande: Hög hals

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Kylvatten, Luft, Kvävgas, Naturgas

Korrosionsskydd: C3 (EN ISO 12944-2)

KVS: 95

Anslutning enligt ISO 5211: F07

Spindeltyp: Parallell fyrkant

Manöver: Spak

Erfordrat moment (Nm): 7

Nedladdningsbart

Ritningar

2310S50_2311S50_STP_1_EVBLS DN50 PN16 LEVER.STEP (STEP-fil, 2,8 MB)

Varianter

Artikelnummer	Avs.datum
AT 2310S50 RSK 4658321	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS50 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS50 Viss avvikelse kan förekomma
AT 2310V50 RSK 4658370	Artikeln har utgått Ersätts av Vridspjällventil AT 2310AV50 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjällventil AT 2310AV50 Viss avvikelse kan förekomma
AT 2310S65 RSK 4658322	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS65 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS65 Viss avvikelse kan förekomma
AT 2310V65 RSK 4658371	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S65-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S80 RSK 4658323	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS80 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS80 Viss avvikelse kan förekomma
AT 2310V80 RSK 4658372	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S80-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S100 RSK 4658324	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S100-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310V100 RSK 4658373	Artikeln har utgått Ersätts av Vridspjällventil AT 2310AV100 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjällventil AT 2310AV100 Viss avvikelse kan förekomma
AT 2310S125 RSK 4658325	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS125 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS125 Viss avvikelse kan förekomma
AT 2310V125 RSK 4658374	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S125-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S150 RSK 4658326	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS150 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311BS150 Viss avvikelse kan förekomma
AT 2310V150 RSK 4658327	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S150-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310-150	Artikeln har utgått Ersätts av Vridspjäll AT 2311B-150 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311B-150 Viss avvikelse kan förekomma
AT 2310S200 RSK 4658376	Artikeln har utgått Ersätts av Vridspjäll AT 2311BV200 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311BV200 Viss avvikelse kan förekomma
AT 2310V200 RSK 4658328	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310S200-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310V125-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310V150-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310V200-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310-200	Artikeln har utgått Ersätts av Vridspjäll AT 2311B-200 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311B-200 Viss avvikelse kan förekomma
AT 2310V250 RSK 4658329	Artikeln har utgått Ersätts av Vridspjällventil AT 2310AV250 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjällventil AT 2310AV250 Viss avvikelse kan förekomma
AT 2310V250-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310-250	Artikeln har utgått Ersätts av Vridspjäll AT 2311B-250 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311B-250 Viss avvikelse kan förekomma
AT 2310V300 RSK 4658330	Artikeln har utgått Ersätts av Vridspjällventil AT 2310AV300 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjällventil AT 2310AV300 Viss avvikelse kan förekomma
AT 2310V300-1014	Artikeln har utgått Viss avvikelse kan förekomma	Artikeln har utgått Viss avvikelse kan förekomma
AT 2310-300	Artikeln har utgått Ersätts av Vridspjäll AT 2311B-300 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2311B-300 Viss avvikelse kan förekomma
AT 2310V350 RSK 4658331	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV350 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV350 Viss avvikelse kan förekomma
AT 2310-350	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV350 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV350 Viss avvikelse kan förekomma
AT 2310V400 RSK 4658332	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV400 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV400 Viss avvikelse kan förekomma
AT 2310-400	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV400 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV400 Viss avvikelse kan förekomma
AT 2310V450 RSK 4658333	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV450 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV450 Viss avvikelse kan förekomma
AT 2310V500 RSK 4658334	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV500 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV500 Viss avvikelse kan förekomma
AT 2310V600	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV600 Viss avvikelse kan förekomma	Artikeln har utgått Ersätts av Vridspjäll AT 2313BV600 Viss avvikelse kan förekomma
