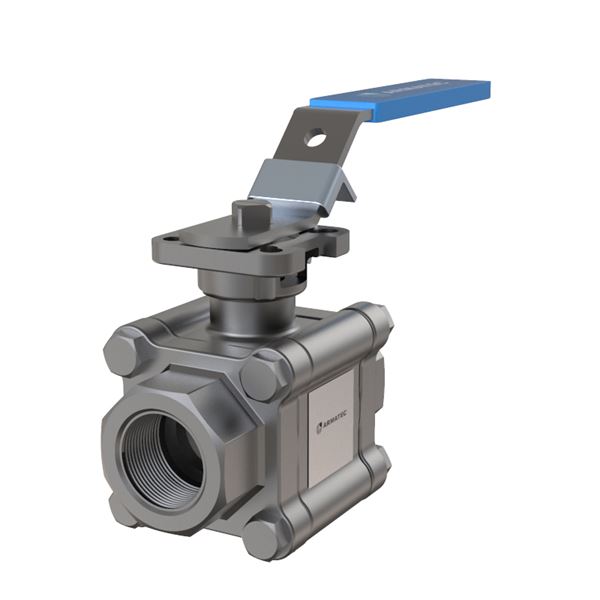

Kulventiler med fullt genomlopp av stÄl/CPTFE med invÀndiga gÀngor och fÀstflÀns för manöverdon. LÀmplig att automatisera. Tredelad för enkel service och underhÄll. För i huvudsak Änga, gas, varmt och kallt vatten.
| DimensionsomrÄde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 64 - 125 |
| Temperatur (°C) | -28 - 220 |
| Huvudmaterial | StÄl |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3565-15 | Fullt genomlopp | 15 | 125 | -28 - 220 | Låsbar spak | 12,7 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-24 | 2 070 SEK | |
| AT 3565-15PK | Fullt genomlopp | 15 | 125 | -28 - 260 | Låsbar spak | 12,7 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-28 | 3 020 SEK | |
| AT 3565-20 | Fullt genomlopp | 20 | 125 | -28 - 220 | Låsbar spak | 29,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-24 | 2 670 SEK | |
| AT 3565-25 | Fullt genomlopp | 25 | 125 | -28 - 220 | Låsbar spak | 48,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-24 | 3 390 SEK | |
| AT 3565-32 | Fullt genomlopp | 32 | 100 | -28 - 220 | Låsbar spak | 73,1 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-24 | 4 310 SEK | |
| AT 3565-40 | Fullt genomlopp | 40 | 100 | -28 - 220 | Låsbar spak | 107,5 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-24 | 5 500 SEK | |
| AT 3565-50 | Fullt genomlopp | 50 | 64 | -28 - 220 | Låsbar spak | 215 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-24 | 8 500 SEK |
Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andraâŠ
Välj
Pneumatiska enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller därâŠ
Välj
Reservdelssats till 3-delade kulventiler i 3500 serien. (3500/3505/3520/3525/3540/3545/3560/3565)
Välj
AvstÀngningsventil för i huvudsak:
- Petroleum produkter
- Varmt och kallt vatten samt tryckluft
- Ă
nga, mÀttad
PSB.1 Kulventiler
Kulventil i stÄl AT 3565... , med fullt genomlopp, invÀndig gÀnga och stÄlhandtag. Packbox av kolfylld PTFE.
AFS 2023:5, PED 2014/68/EU
MÀrkning pÄ produkt: Fabrikat, DN, PN, materialkod, CE. I förekommande fall Àven flödesriktning.
| Pos | Komponent | Material | |||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | StÄl GP240GH N (1.0619) | |||||||||||||||||||||||||||||||||
| 2 | Kula | Syrafast stÄl AISI 316 (1.4401) | |||||||||||||||||||||||||||||||||
| 3 | Spindel | Syrafast stÄl AISI 316 (1.4401) | |||||||||||||||||||||||||||||||||
| 4 | Ventilhuspackning * | PTFE (polytetrafluoreten) | |||||||||||||||||||||||||||||||||
| 5 | SĂ€tesring * | Kolfylld PTFE | |||||||||||||||||||||||||||||||||
| 6 | SpindeltÀtning * | Kolfylld PTFE | |||||||||||||||||||||||||||||||||
| 7 | N.A. | ||||||||||||||||||||||||||||||||||
| 8 | Stödring | PTFE (polytetrafluoreten) | |||||||||||||||||||||||||||||||||
| 9 | Ăndstycke/Gavlar | StĂ„l GP240GH N (1.0619) | |||||||||||||||||||||||||||||||||
| 10 | Handspak | Rostfritt stÄl AISI 304 (1.4301) | |||||||||||||||||||||||||||||||||
| 11 | TĂ€tningsring | Glasfylld PTFE (15%) | |||||||||||||||||||||||||||||||||
| 12 | O-ring * | FPM/FKM (fluorgummi) | |||||||||||||||||||||||||||||||||
| Andra material pÄ förfrÄgan , bl.a. glasfiberarmerad PTFE eller PEEK. För tex högre temperaturer. *IngÄr i reservdelskit 3530Rxxx |
|||||||||||||||||||||||||||||||||||
DimensionsomrÄde (DN): 10 - 50

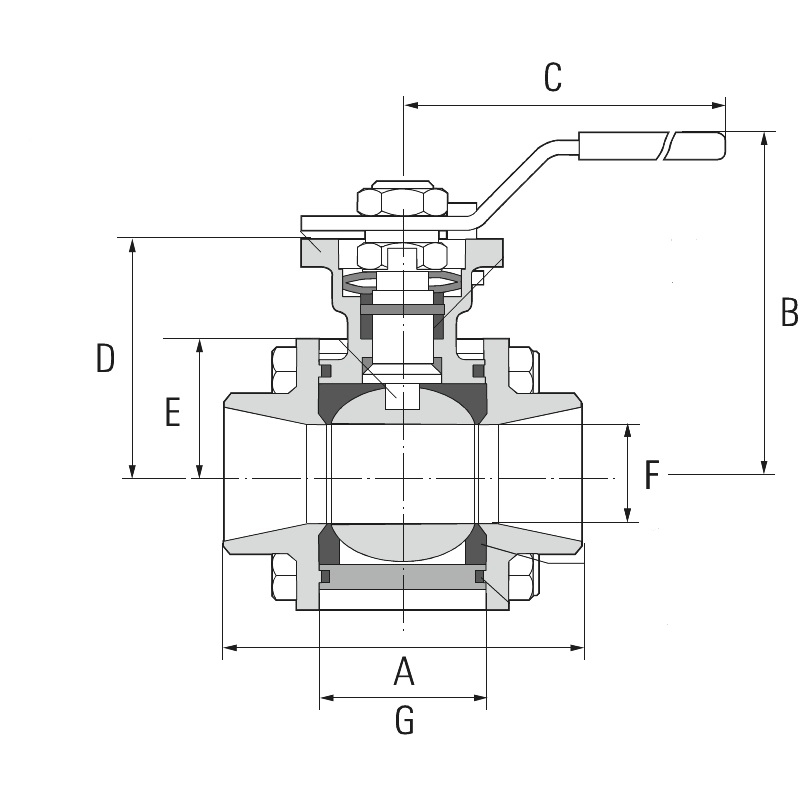

| DN | A | B | C | D | F | G | Nettovikt (kg) |
|---|---|---|---|---|---|---|---|
| 15 | 75 | 76.6 | 140 | 42.6 | 15 | 24.5 | 0.9 |
| 20 | 86 | 81.7 | 140 | 46.8 | 20 | 31.4 | 1.4 |
| 25 | 106 | 98.3 | 170 | 59.3 | 25 | 41.3 | 2.1 |
| 32 | 111 | 101.6 | 170 | 62.6 | 32 | 48.4 | 2.9 |
| 40 | 130 | 128 | 230 | 79 | 38 | 56.3 | 4.4 |
| 50 | 143 | 137 | 230 | 87.7 | 50 | 71.4 | 4.5 |
Tredelad kulventil för enkel service och underhÄll.
Homogen flytande kula för tÀt avstÀngning och lÄgt tryckfall.
SjÀlvkompenserande spindelpackning ger tÀt ventil vid hög manövreringsfrekvens.
UtblÄsningssÀker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag.
MonteringsflÀns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större Àn DN50 har runt ventilhus/monteringsflÀns.
Huvudmaterial: StÄl
Huvudmaterialkod: StÄl GP240GH N (1.0619)
IngĂ„ende material: Rostfritt stĂ„l, StĂ„l, Ăvrigt
IngÄende materialkod: Syrafast stÄl AISI 316 (1.4401), StÄl GP240GH N (1.0619), Kolfylld PTFE
Temperatur (°C): -28 - 220
Tryckklass (PN): 64 - 125
Anslutning: InvÀndig gÀnga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
| Artikelnummer | KVS | Utförande | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Anslutning enligt ISO 5211 | MÄtt pÄ spindel |
|---|---|---|---|---|---|---|---|---|
| 3565-15 | 12.7 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/2 | F03/F04 | 9x9mm |
| 3565-15PK | 12.7 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/2 | F03/F04 | 9x9mm |
| 3565-20 | 29.2 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/4 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/4 | F03/F04 | 9x9mm |
| 3565-25 | 48.2 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 | F04/F05 | 11x11mm |
| 3565-32 | 73.1 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/4 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/4 | F04/F05 | 11x11mm |
| 3565-40 | 107.5 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/2 | F05/F07 | 14x14mm |
| 3565-50 | 215 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 2 | F05/F07 | 14x14mm |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till lÀckage.
Kulventil AT 3565- Produktdatablad (PDF-fil, 648 kB)
Ball valve AT 3565-, PDS (PDF-fil, 455 kB)
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)

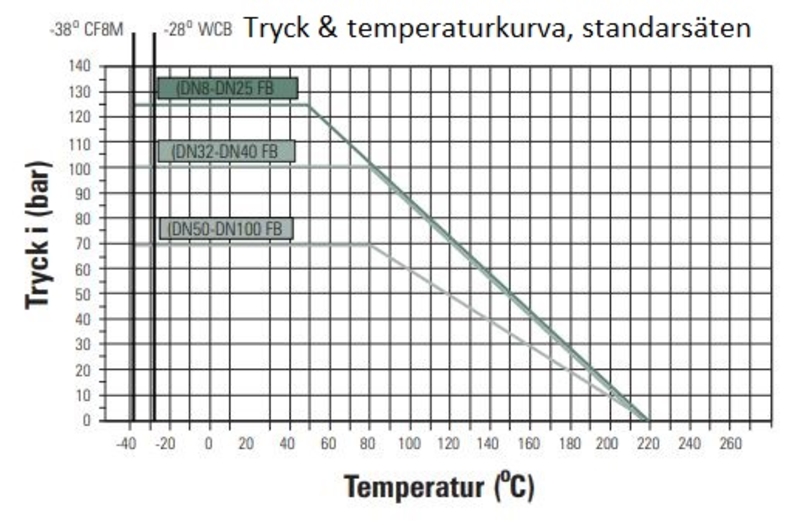

Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)

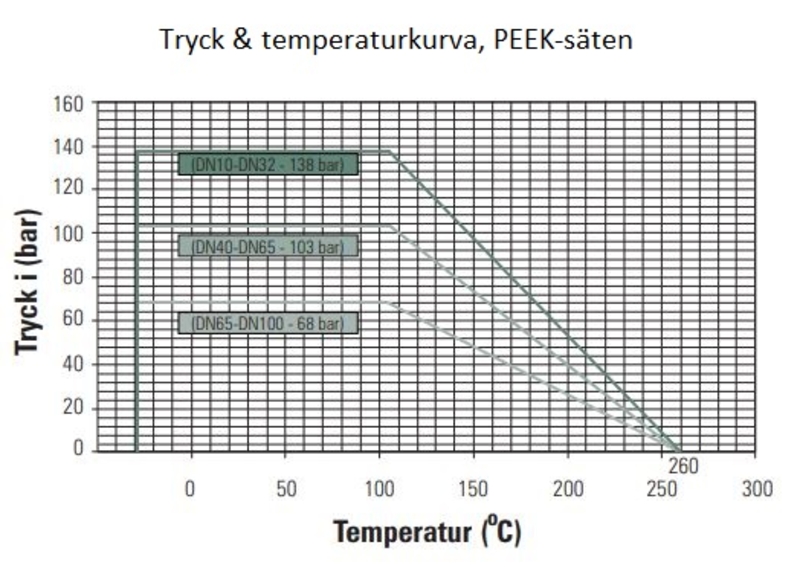

Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
TA-luft certifikat (PDF-fil, 103 kB)
