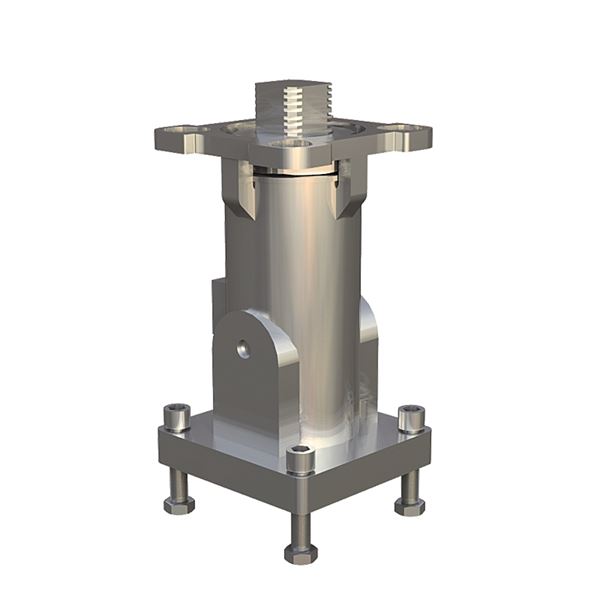

Spindelförlängare till kulventiler AT3533/34S.
| Dimensionsområde (DN) | 15 - 100 |
|---|---|
| Temperatur (°C) | -29 - 180 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Artikel beskrivning | Anslutning enligt ISO 5211 | Antal | ||
|---|---|---|---|---|---|
| AT 3533/34S02-15-20 | Spindelförlängning DN15-20 Spindelförlängare till AT 3533/34S DN15-20, höjd: 61 mm | F03/F04 | 2026-09-09 | 1 080 SEK | |
| AT 3533/34S02-25-32 | Spindelförlängning DN25-32 Spindelförlängare till AT 3533/34S DN25-32, höjd: 67 mm | F04/F05 | 2026-09-09 | 1 230 SEK | |
| AT 3533/34S02-40-50 | Spindelförlängning DN40-50 Spindelförlängare till AT 3533/34S DN40-50, höjd: 86 mm | F05/F07 | 2026-09-09 | 1 800 SEK | |
| AT 3533/34S02-65-100 | Spindelförlängning DN65-100 Spindelförlängare till AT 3533/34S DN65-100, höjd: 105 mm | F07/F10 | 2026-09-09 | 3 710 SEK |
Används för att förlänga spindeln på kulventilen. Monteras på kulventilerna när de ska isoleras in för att få spaken över isoleringen.
Omfattas av anmälningsplikt enligt REACH: Nej
Reach datum: 2026-06-12
Dimensionsområde (DN): 15 - 100
Spindelförlängningen monteras på ventilen om rörledningen och ventilen ska isoleras.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -29 - 180
| Artikelnummer | Anslutning enligt ISO 5211 | Mått på spindel | Spindeltyp | Mått A (mm) |
|---|---|---|---|---|
| 3533/34S02-15-20 | F03/F04 | 9x9mm | Diagonal fyrkant | 61 |
| 3533/34S02-25-32 | F04/F05 | 11x11mm | Diagonal fyrkant | 67 |
| 3533/34S02-40-50 | F05/F07 | 14x14mm | Diagonal fyrkant | 86 |
| 3533/34S02-65-100 | F07/F10 | 17x17mm | Diagonal fyrkant | 105 |
Möjlig montageposition: Vertikal, Horisontell
Monteras på ventil i motsvarande dimension.
Spindelförlängning AT 3533/34-SE Produktdatablad (PDF-fil, 187 kB)
