4510-_IMG_1.jpg Leser

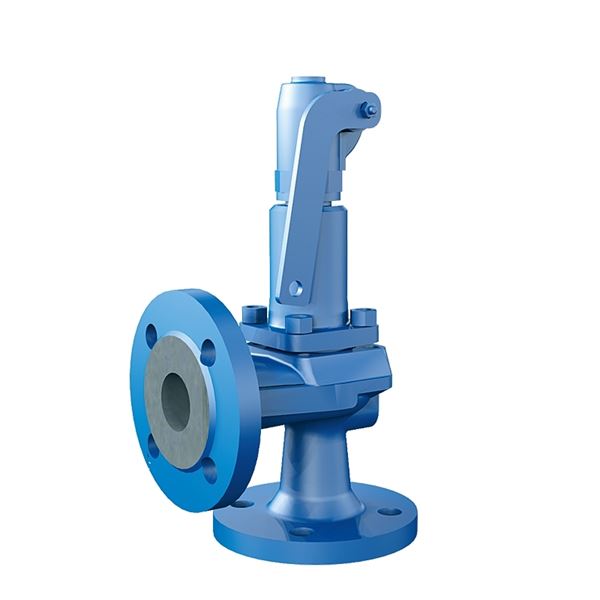

Säkerhetsventil AT 4519-4-32

Säkerhetsventil med "normal" karaktäristik. Flänsade anslutningar. Av stål, metalliskt tätande kägla.

Offert

Tekniska specifikationer

ProduktserieSäkerhetsventil AT 4519-
DN32
PN40
Öppningstryck bar(g)0.2 - 40
HuvudmaterialStål

Tillbehör

Leser

LESER materialintyg 3.1 AT 1000-10-22710

LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus

Offert
Leser

LESER Inspection Certificate 3.1 AT 1000-11-22710

LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…

Offert

Artikelinformation

Säkerhetsventil med flänsar DN32/32, PN40/40
Ventilhus av stål
Gastät fjäderkåpa med lättverk
Metalltätande kägla
Öppningstryck:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 8

Bruttovikt (kg): 8

DN: 32

Mått A (mm): 220

Mått B (mm): 105

Mått C (mm): 200

Sätesdiameter (mm): 18

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN32, PN40

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN32, PN40

PN: 40

Temperatur (°C): -85 - 450

Utförande typ: Ventiler

Utförande: Gastätt lättverk, Metalltätning

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.2 - 40

Kapacitetskoeffecient ånga/gas: 0.38

Kapacitetskoeffecient vätska: 0.25

Fluidgrupp: category IV, Fluids group 1

Nedladdningsbart

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4519A4-15 Gastätt lättverk, Metalltätning 15 40 0,2 - 40 -85 - 450 12 Förfrågan Förfrågan Offert
AT 4519-4-20 Gastätt lättverk, Metalltätning 20 40 0,2 - 40 -85 - 450 18 Förfrågan Förfrågan Offert
AT 4519-4-25 Gastätt lättverk, Metalltätning 25 40 0,2 - 40 -85 - 450 18 Förfrågan Förfrågan Offert
AT 4519-4-32 Gastätt lättverk, Metalltätning 32 40 0,2 - 40 -85 - 450 18 Förfrågan Förfrågan Offert
AT 4519-4-40 Gastätt lättverk, Metalltätning 40 40 0,2 - 40 -85 - 450 23 Förfrågan Förfrågan Offert
AT 4519-4-50 Gastätt lättverk, Metalltätning 50 40 0,2 - 40 -85 - 450 29 Förfrågan Förfrågan Offert
AT 4519-4-65 Gastätt lättverk, Metalltätning 65 40 0,2 - 40 -85 - 450 37 Förfrågan Förfrågan Offert
AT 4519-4-80 Gastätt lättverk, Metalltätning 80 40 0,2 - 35 -85 - 450 46 Förfrågan Förfrågan Offert
AT 4519-4-100 Gastätt lättverk, Metalltätning 100 40 0,2 - 40 -85 - 450 60 Förfrågan Förfrågan Offert
AT 4519-4-125 Gastätt lättverk, Metalltätning 125 40 0,2 - 40 -85 - 450 74 Förfrågan Förfrågan Offert
AT 4519-4-150 Gastätt lättverk, Metalltätning 150 40 0,2 - 40 -85 - 450 92 Förfrågan Förfrågan Offert
AT 4519A2-15 Utan lättverk, Metalltätning 15 40 0,2 - 40 -85 - 450 12 Förfrågan Förfrågan Offert
AT 4519-2-20 Utan lättverk, Metalltätning 20 40 0,2 - 40 -85 - 450 18 Förfrågan Förfrågan Offert
AT 4519-2-25 Utan lättverk, Metalltätning 25 40 0,2 - 40 -85 - 450 18 Förfrågan Förfrågan Offert
AT 4519-2-50 Utan lättverk, Metalltätning 50 40 0,2 - 40 -85 - 450 29 Förfrågan Förfrågan Offert
AT 4519A-GGG4-15 Gastätt lättverk, Metalltätning 15 40 0,2 - 40 -60 - 350 12 Förfrågan Förfrågan Offert
AT 4519GGG4-20 Gastätt lättverk, Metalltätning 20 40 0,2 - 40 -60 - 350 18 Förfrågan Förfrågan Offert
AT 4519GGG4-50 Gastätt lättverk, Metalltätning 50 40 0,2 - 40 -60 - 350 29 Förfrågan Förfrågan Offert
