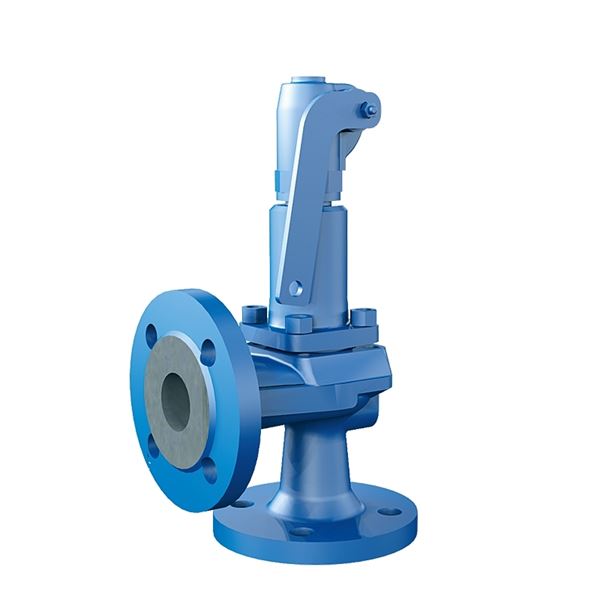

Säkerhetsventil med "normal" karaktäristik. Flänsade anslutningar. Av stål, metalliskt tätande kägla.
Dimensionsområde (DN) | 15 - 150 |
---|---|
Tryckklass (PN) | 40 |
Huvudmaterial | Stål |
Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
---|---|---|---|---|---|---|---|---|---|
AT 4519A4-15 | Gastätt lättverk, Metalltätning | 15 | 40 | 40 - 0,2 | -85 - 450 | 12 | Förfrågan | Förfrågan | Offert |
AT 4519-4-20 | Gastätt lättverk, Metalltätning | 20 | 40 | 0,2 - 40 | -85 - 450 | 18 | Förfrågan | Förfrågan | Offert |
AT 4519-4-25 | Gastätt lättverk, Metalltätning | 25 | 40 | 0,2 - 40 | -85 - 450 | 18 | Förfrågan | Förfrågan | Offert |
AT 4519-4-32 | Gastätt lättverk, Metalltätning | 32 | 40 | 0,2 - 40 | -85 - 450 | 18 | Förfrågan | Förfrågan | Offert |
AT 4519-4-40 | Gastätt lättverk, Metalltätning | 40 | 40 | 0,2 - 40 | -85 - 450 | 23 | Förfrågan | Förfrågan | Offert |
AT 4519-4-50 | Gastätt lättverk, Metalltätning | 50 | 40 | 0,2 - 40 | -85 - 450 | 29 | Förfrågan | Förfrågan | Offert |
AT 4519-4-65 | Gastätt lättverk, Metalltätning | 65 | 40 | 0,2 - 40 | -85 - 450 | 37 | Förfrågan | Förfrågan | Offert |
AT 4519-4-80 | Gastätt lättverk, Metalltätning | 80 | 40 | 0,2 - 35 | -85 - 450 | 46 | Förfrågan | Förfrågan | Offert |
AT 4519-4-100 | Gastätt lättverk, Metalltätning | 100 | 40 | 0,2 - 40 | -85 - 450 | 60 | Förfrågan | Förfrågan | Offert |
AT 4519-4-125 | Gastätt lättverk, Metalltätning | 125 | 40 | 0,2 - 40 | -85 - 450 | 74 | Förfrågan | Förfrågan | Offert |
AT 4519-4-150 | Gastätt lättverk, Metalltätning | 150 | 40 | 0,2 - 40 | -85 - 450 | 92 | Förfrågan | Förfrågan | Offert |
AT 4519A2-15 | Utan lättverk, Metalltätning | 15 | 40 | 0,2 - 40 | -85 - 450 | 12 | Förfrågan | Förfrågan | Offert |
AT 4519-2-20 | Utan lättverk, Metalltätning | 20 | 40 | 0,2 - 40 | -85 - 450 | 18 | Förfrågan | Förfrågan | Offert |
AT 4519-2-25 | Utan lättverk, Metalltätning | 25 | 40 | 0,2 - 40 | -85 - 450 | 18 | Förfrågan | Förfrågan | Offert |
AT 4519-2-50 | Utan lättverk, Metalltätning | 50 | 40 | 0,2 - 40 | -85 - 450 | 29 | Förfrågan | Förfrågan | Offert |
AT 4519A-GGG4-15 | Gastätt lättverk, Metalltätning | 15 | 40 | 0,2 - 40 | -60 - 350 | 12 | Förfrågan | Förfrågan | Offert |
AT 4519GGG4-20 | Gastätt lättverk, Metalltätning | 20 | 40 | 0,2 - 40 | -60 - 350 | 18 | Förfrågan | Förfrågan | Offert |
AT 4519GGG4-50 | Gastätt lättverk, Metalltätning | 50 | 40 | 0,2 - 40 | -60 - 350 | 29 | Förfrågan | Förfrågan | Offert |
Säkerhetsventil för tryckkärl och rörledningssystem för vätskor, luft/gaser och ånga.
PSG.1 Säkerhetsventiler
Säkerhetsventil AT4519, DN ..., säkerhetsventil av stål med metalltätande kägla. Öppningstryck ... barg.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.
Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer (4332), serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

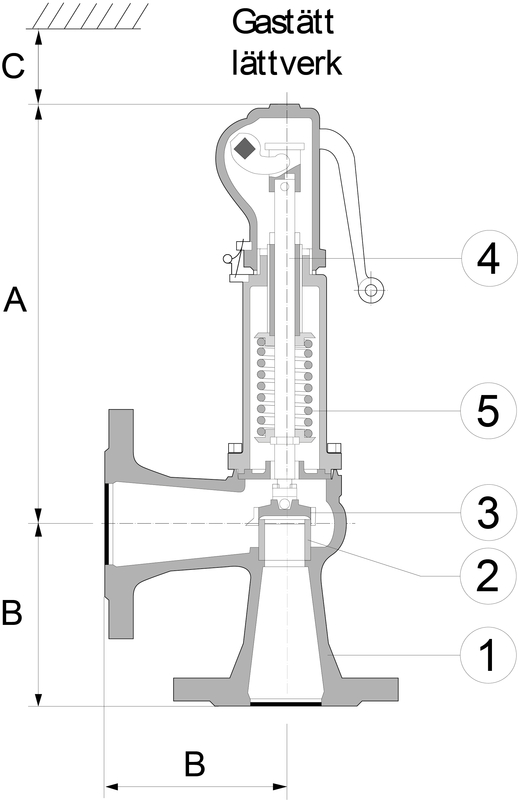

Pos | Komponent | Material |
---|---|---|
1 | Ventilhus | Stål GP240GH N (1.0619) |
2 | Säte | Syrafast stål 316L (1.4404) |
3 | Kägla | Rostfritt stål (1.4122) |
4 | Spindel | Martensitiskt rostfritt stål (1.4021) |
5 | Fjäder (standard) | Stål |
6 | Fjäder (vid temp >200 °C) | Rostfritt stål 302 (1.4310) |
7 | Styrskiva | Rostfritt stål (1.4104) |
8 | Fjäderkåpa | Segjärn GJS-400-15 (GGG40) |
9 | Fjädertallrik 2 st | Stål 11SMnPb30 (1.0718) |
10 | Ställskruv | Rostfritt stål (1.4104) |
11 | Bussning ställskruv | PTFE (polytetrafluoreten) |
12 | Kula | Rostfritt stål (1.3541) |
13 | Lättverk | Segjärn GJS-400-18 (GGG40.3) |
Dimensionsområde (DN): 15 - 150
DN inlopp/utlopp | 15/15 | 20/20 | 25/25 | 32/32 | 40/40 | 50/50 | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sätesdiameter | 12 | 18 | 18 | 18 | 23 | 29 | ||||||||||||||||||||||||||||
A | 220 | 220 | 220 | 220 | 220 | 235 | ||||||||||||||||||||||||||||
B | 90 | 95 | 100 | 105 | 115 | 125 | ||||||||||||||||||||||||||||
C | 150 | 150 | 150 | 200 | 200 | 250 | ||||||||||||||||||||||||||||
Vikt | 5 | 6 | 6 | 8 | 9 | 12 | ||||||||||||||||||||||||||||
Mått i mm, vikt i kg. |
DN inlopp/utlopp | 65/65 | 80/80 | 100/100 | 125/125 | 150/150 | ||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sätesdiameter | 37 | 46 | 60 | 74 | 92 | ||||||||||||||||||||||||
A | 330 | 375 | 430 | 545 | 645 | ||||||||||||||||||||||||
B | 145 | 155 | 175 | 200 | 225 | ||||||||||||||||||||||||
C | 250 | 300 | 350 | 400 | 450 | ||||||||||||||||||||||||
Vikt | 15 | 20 | 33 | 48 | 65 | ||||||||||||||||||||||||
Mått i mm, vikt i kg. |
Direktverkande fjäderbelastad säkerhetsventil med normal karaktäristik. Med eller utan lättverk för manuell provning, gastät fjäderkåpa. Om möjligt bör mjuktätande kägla (se AT 4520) användas då den har en högre täthet och är lättare att renovera.
Huvudmaterial: Stål
Huvudmaterialkod: Stål GP240GH N (1.0619)
Ingående material: Stål
Ingående materialkod: Stål GP240GH N (1.0619)
Temperatur (°C): -85 - 450
Tryckklass (PN): 40
Anslutning: Flänsad EN1092
ETIM klassning: EC011311 - Säkerhetsventil
BK04 kod: 21001 Ventiler
Produktens färg: RAL 5005 - Signalblå
DN | Öppningstryck min/max bar(g) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
15-50 | 0,2 - 40 | ||||||||||
65 | 0,2 - 35/40* | ||||||||||
80 | 0,2 - 35 | ||||||||||
100 | 0,2 - 30 | ||||||||||
125 | 0,2 - 32 | ||||||||||
150 | 0,2 - 16 | ||||||||||
* Med specialfjäder |
Media | Nedblåsning | Tryckstegring | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Ånga/gas | Max 10 % vid öppningstryck ≥ 3 bar(g) | Max 10 % vid öppningstryck ≥ 1 bar(g) | |||||||||
Max 0,3 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||||||||
Vätska | Max 20 % vid öppningstryck ≥ 3 bar(g) | Max 10 % vid öppningstryck ≥ 1 bar(g) | |||||||||
Max 0,6 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||||||||
Vid krav på lägre nedblåsning kontakta Armatec. |
DN | Ånga/gas (KDG) | Vätska (KF) |
---|---|---|
15-20 | 0.29 | 0.19 |
≥25 | 0.38 | 0.25 |
Öppningstryck | DN15/15* | DN20/20 | DN25/25 | DN32/32 | DN40/40 | DN50/50 | DN65/65 | DN80/80 | DN100/100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 1496 | 1969 | 1969 | 3215 | 5111 | 8320 | 12860 | 21879 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 940 | 2116 | 2784 | 2784 | 4546 | 7228 | 11766 | 18187 | 30942 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 1273 | 2865 | 3770 | 3770 | 6156 | 9787 | 15932 | 24625 | 41896 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 1801 | 4052 | 5332 | 5332 | 8706 | 13841 | 22531 | 34826 | 59250 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 2206 | 4963 | 6531 | 6531 | 10663 | 16952 | 27595 | 42653 | 72556 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 2547 | 5731 | 7541 | 7541 | 12312 | 19574 | 31864 | 49251 | 83792 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 2847 | 6407 | 8431 | 8431 | 13766 | 21885 | 35625 | 55064 | 93683 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 3119 | 7019 | 9236 | 9236 | 15080 | 23974 | 39025 | 60320 | 102624 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 3369 | 7581 | 9976 | 9976 | 16288 | 25895 | 42152 | 65153 | 110847 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 3602 | 8105 | 10665 | 10665 | 17413 | 27683 | 45063 | 69652 | 118501 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 4027 | 9062 | 11923 | 11923 | 19468 | 30950 | 50382 | 77873 | 132488 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12 | 4412 | 9927 | 13062 | 13062 | 21326 | 33904 | 55191 | 85306 | 145133 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
14 | 4765 | 10722 | 14108 | 14108 | 23035 | 36621 | 59613 | 92141 | 156762 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 5094 | 11462 | 15082 | 15082 | 24625 | 39149 | 63729 | 98503 | 167585 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
18 | 5403 | 12158 | 15997 | 15997 | 26119 | 41524 | 67595 | 104478 | 177751 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20 | 5695 | 12815 | 16863 | 16863 | 27532 | 43770 | 71251 | 110129 | 187366 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22 | 5973 | 13441 | 17686 | 17686 | 28876 | 45907 | 74729 | 115505 | 196511 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
24 | 6239 | 14039 | 18472 | 18472 | 30160 | 47948 | 78051 | 120641 | 205249 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
26 | 6494 | 14612 | 19226 | 19226 | 31391 | 49906 | 81239 | 125567 | 213630 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
28 | 6739 | 15163 | 19952 | 19952 | 32576 | 51790 | 84305 | 130307 | 221695 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30 | 6976 | 15696 | 20652 | 20652 | 33720 | 53608 | 87264 | 134881 | 229476 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
32 | 7204 | 16210 | 21330 | 21330 | 34826 | 55366 | 90126 | 139304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
34 | 7426 | 16709 | 21986 | 21986 | 35897 | 57070 | 92900 | 143591 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
36 | 7641 | 17194 | 22624 | 22624 | 36938 | 58724 | 95593 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
38 | 7851 | 17665 | 23244 | 23244 | 37950 | 60334 | 98213 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40 | 8055 | 18124 | 23847 | 23847 | 38936 | 61901 | 100764 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider. * Hösten 2019 ändrades konstruktionen för DN15 varmed kapaciteten minskade. Detta för att bli anpassad för termisk expansion med låga kapacitetskrav. Ventilen fick då tilläggsbeteckningen "A". |
Öppningstryck | DN15/15* | DN20/20 | DN25/25 | DN32/32 | DN40/40 | DN50/50 | DN65/65 | DN80/80 | DN100/100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 10 | 45 | 45 | 73 | 116 | 190 | 294 | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 16 | 36 | 69 | 69 | 112 | 179 | 291 | 451 | 767 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 33 | 74 | 108 | 108 | 177 | 281 | 458 | 709 | 1206 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 60 | 135 | 178 | 178 | 291 | 464 | 755 | 1167 | 1986 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 82 | 184 | 243 | 243 | 397 | 632 | 1029 | 1591 | 2708 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 103 | 233 | 306 | 306 | 500 | 795 | 1294 | 2001 | 3404 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 124 | 280 | 367 | 367 | 599 | 952 | 1551 | 2397 | 4079 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 145 | 326 | 427 | 427 | 698 | 1109 | 1806 | 2792 | 4750 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 165 | 372 | 487 | 487 | 796 | 1266 | 2061 | 3185 | 5420 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 185 | 418 | 547 | 547 | 894 | 1422 | 2315 | 3578 | 6088 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 226 | 509 | 667 | 667 | 1090 | 1733 | 2821 | 4361 | 7420 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12 | 266 | 600 | 786 | 786 | 1187 | 2042 | 3324 | 5138 | 8742 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
14 | 307 | 691 | 905 | 905 | 1478 | 2351 | 3827 | 5915 | 10063 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 347 | 781 | 1024 | 1024 | 1672 | 2659 | 4329 | 6691 | 11384 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
18 | 387 | 872 | 1143 | 1143 | 1867 | 2968 | 4832 | 7469 | 12708 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20 | 428 | 963 | 1262 | 1262 | 2061 | 3277 | 5335 | 8246 | 14030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22 | 468 | 1053 | 1380 | 1380 | 2253 | 3583 | 5832 | 9015 | 15338 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
24 | 508 | 1144 | 1499 | 1499 | 2448 | 3892 | 6336 | 9793 | 16662 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
26 | 549 | 1235 | 1619 | 1619 | 2643 | 4202 | 6841 | 10574 | 17989 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
28 | 589 | 1327 | 1738 | 1738 | 2839 | 4513 | 7347 | 11356 | 19321 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30 | 630 | 1417 | 1858 | 1858 | 3033 | 4822 | 7850 | 12134 | 20645 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga. * Hösten 2019 ändrades konstruktionen för DN15 varmed kapaciteten minskade. Detta för att bli anpassad för termisk expansion med låga kapacitetskrav. Ventilen fick då tilläggsbeteckningen "A". |
Öppningstryck | DN15/15* | DN20/20 | DN25/25 | DN32/32 | DN40/40 | DN50/50 | DN65/65 | DN80/80 | DN100/100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 11 | 51 | 51 | 83 | 133 | 217 | 335 | 570 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 21 | 47 | 90 | 90 | 148 | 235 | 383 | 592 | 1007 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 42 | 96 | 140 | 140 | 229 | 365 | 594 | 919 | 1564 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 78 | 177 | 234 | 234 | 382 | 608 | 990 | 1530 | 2604 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 108 | 243 | 321 | 321 | 525 | 835 | 1360 | 2102 | 3576 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 137 | 310 | 406 | 406 | 663 | 1055 | 1718 | 2655 | 4518 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 165 | 373 | 489 | 489 | 798 | 1270 | 2067 | 3195 | 5436 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 193 | 436 | 571 | 571 | 933 | 1484 | 2416 | 3735 | 6355 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 222 | 499 | 654 | 654 | 1068 | 1699 | 2765 | 4275 | 7273 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 250 | 562 | 737 | 737 | 1203 | 1913 | 3115 | 4814 | 8191 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 306 | 688 | 902 | 902 | 1473 | 2342 | 3813 | 5894 | 10027 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12 | 362 | 814 | 1067 | 1067 | 1743 | 2771 | 4511 | 6973 | 11864 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
14 | 418 | 941 | 1233 | 1233 | 2013 | 3200 | 5210 | 8053 | 13700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 474 | 1067 | 1398 | 1398 | 2283 | 3629 | 5908 | 9132 | 15537 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
18 | 530 | 1193 | 1563 | 1563 | 2552 | 4058 | 6606 | 10211 | 17373 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20 | 586 | 1319 | 1728 | 1728 | 2822 | 4487 | 7305 | 11291 | 19210 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
22 | 642 | 1445 | 1894 | 1894 | 3092 | 4916 | 8003 | 12370 | 21046 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
24 | 698 | 1571 | 2059 | 2059 | 3362 | 5345 | 8701 | 13450 | 22882 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
26 | 754 | 1697 | 2224 | 2224 | 3632 | 5774 | 9400 | 14529 | 24719 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
28 | 810 | 1823 | 2390 | 2390 | 3902 | 6203 | 10098 | 15608 | 26555 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30 | 866 | 1950 | 2555 | 2555 | 4172 | 6632 | 10796 | 16688 | 28392 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
32 | 922 | 2076 | 2720 | 2720 | 4441 | 7061 | 11495 | 17767 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
34 | 978 | 2202 | 2885 | 2885 | 4711 | 7490 | 12193 | 18847 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
36 | 1034 | 2328 | 3051 | 3051 | 4981 | 7919 | 12891 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
38 | 1090 | 2454 | 3216 | 3216 | 5251 | 8348 | 13590 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40 | 1147 | 2580 | 3381 | 3381 | 5521 | 8777 | 14288 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider. * Hösten 2019 ändrades konstruktionen för DN15 varmed kapaciteten minskade. Detta för att bli anpassad för termisk expansion med låga kapacitetskrav. Ventilen fick då tilläggsbeteckningen "A". |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt
Se separat bruksanvisning.
