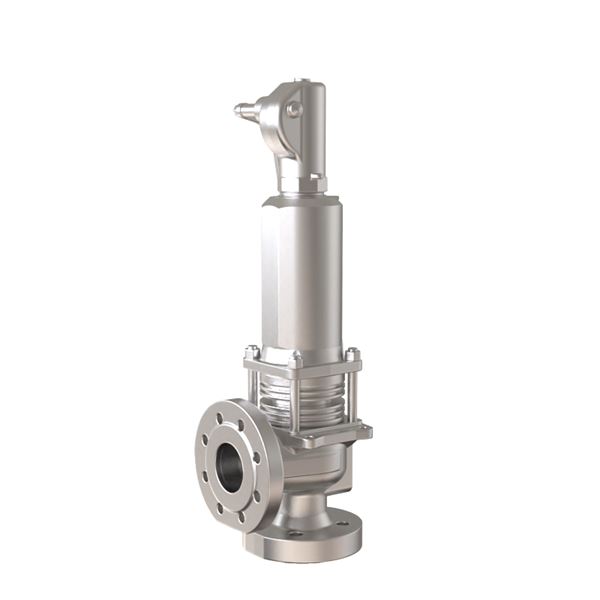

Säkerhetsventil AT 4607-4-25PN160

Säkerhetsventil med flänsar DN25/50, PN160/40
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa med lättverk
Metalltätande kägla
Öppningstryck:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 18

Bruttovikt (kg): 18

DN: 25

Mått A (mm): 371

Mått B (mm): 120

Mått C (mm): 122

Mått D (mm): 250

Sätesdiameter (mm): 20

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN25, PN160

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN50, PN40

PN: 160

Temperatur (°C): -85 - 450

Utförande typ: Ventiler

Utförande: Gastätt lättverk, Metalltätning

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 2.5 - 100

Kapacitetskoeffecient ånga/gas: 0.8

Kapacitetskoeffecient vätska: 0.6

Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1

Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur (vid överhettad ånga), media och öppningstryck.
