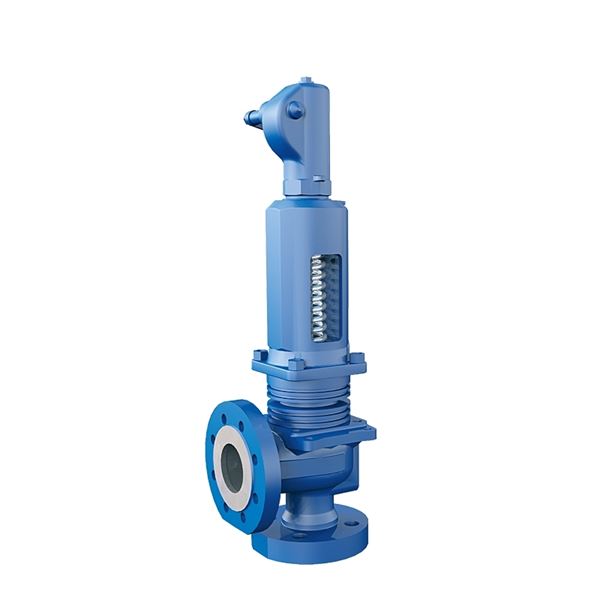

Säkerhetsventil för mättad och överhettad ånga, med höglyftande karaktäristik. Flänsade anslutningar. Av högtemperaturstål, med metalliskt tätande kägla. DN25/50-100/150, PN63-250.
| Dimensionsområde (DN) | 25 - 100 |
|---|---|
| Tryckklass (PN) | 63 - 400 |
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4598-OFFERT | 2,5 - 300 | -85 - 550 | Förfrågan | Förfrågan | Offert |
Säkerhetsventil för tryckkärl och rörledningssystem med höga tryck och/eller temperaturer. För mättad och överhettad ånga.
PSG.1 Säkerhetsventiler
Säkerhetsventil med höglyftande karaktäristik AT 4598, DN ..., PN ... . Öppningstryck: ... barg.
AFS 2023:5, PED 2014/68/EU
Produkten är CE-märkt
Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.
Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 457, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

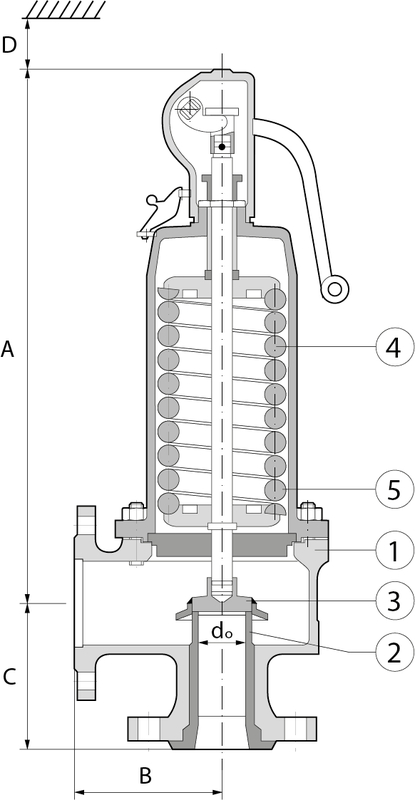

| Pos | Komponent | Material | ||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Stål G17CrMo5-5 (1.7357) | ||||||||||||||||||||||||||||||||||||
| 2 | Säte | Syrafast stål AISI 316L (1.4404, CF3M) | ||||||||||||||||||||||||||||||||||||
| 3 | Kägla* | Rostfritt stål (1.4122) | ||||||||||||||||||||||||||||||||||||
| 4 | Spindel | Syrafast stål AISI 316L (1.4404, CF3M) | ||||||||||||||||||||||||||||||||||||
| 5 | Fjäder (standard) | Stål | ||||||||||||||||||||||||||||||||||||
| 6 | Fjäder (vid temp >200 °C) | Rostfritt stål AISI 302 (1.4310) | ||||||||||||||||||||||||||||||||||||
| 7 | Styrskiva | Stål C35 (1.0501) | ||||||||||||||||||||||||||||||||||||
| 8 | Fjäderkåpa | Segjärn GJS-400-15 (GGG40) | ||||||||||||||||||||||||||||||||||||
| 9 | Fjädertallrik 2 st | Stål 11SMnPb30 (1.0718) | ||||||||||||||||||||||||||||||||||||
| 10 | Ställskruv | Rostfritt stål (1.4104) | ||||||||||||||||||||||||||||||||||||
| 11 | Bussning ställskruv | PTFE (polytetrafluoreten) | ||||||||||||||||||||||||||||||||||||
| 12 | Kula | Rostfritt stål (1.3541) | ||||||||||||||||||||||||||||||||||||
| 13 | Lättverk | Syrafast stål AISI 316L (1.4404, CF3M) | ||||||||||||||||||||||||||||||||||||
| * Kan även erbjudas med mjuktätning. | ||||||||||||||||||||||||||||||||||||||
Dimensionsområde (DN): 25 - 100
Höglyftande, direktverkande fjäderbelastad säkerhetsventil för ånga, luft och gaser. Normalventil vid vätskor.
För höga tryck och/eller temperaturer.
Ingängat utbytbart ventilsäte.
Med lättverk för manuell provning, alt med gastät kåpa.
Huvudmaterial: Stål
Huvudmaterialkod: Stål G17CrMo5-5 (1.7357)
Ingående material: Stål
Ingående materialkod: Stål G17CrMo5-5 (1.7357)
Temperatur (°C): -85 - 550
Temperatur noteringar: Tryck- och temperaturgränser enligt gällande normer (tex EN 1092) måste beaktas.
Tryckklass (PN): 63 - 400
Anslutning: Flänsad EN1092
ETIM klassning: EC011311 - Säkerhetsventil
BK04 kod: 21001 Ventiler
Produktens färg: RAL 5005 - Signalblå
| Media | Nedblåsning | Tryckstegring | |||
|---|---|---|---|---|---|
| Ånga | Max 10 % vid öppningstryck ≥ 3 bar(g) | Max 5 % vid öppningstryck ≥ 1 bar(g) | |||
| Max 0,3 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||
| Vid krav på lägre nedblåsning kontakta Armatec. | |||||
| DN inlopp/utlopp | Sätesdiameter Do (mm) | Ånga/gas (KDG) |
|---|---|---|
| 25/50 | 15 | 0.83 |
| 25/50 | 20 | 0.84 |
| 50/80 | 30 | 0.84 |
| 50/80 | 40 | 0.8 |
| 80/100 | 50 | 0.83 |
| 80/100 | 60 | 0.75 |
| 100/150 | 50 | 0.84 |
| 100/150 | 60 | 0.8 |
| 100/150 | 74 | 0.8 |
| 100/150 | 88 | 0.75 |
| 150/250 | 110 | 0.7 |
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt.
Se separat bruksanvisning. Specialflänsar har enbart borrning enligt angivna tryckklasser.
