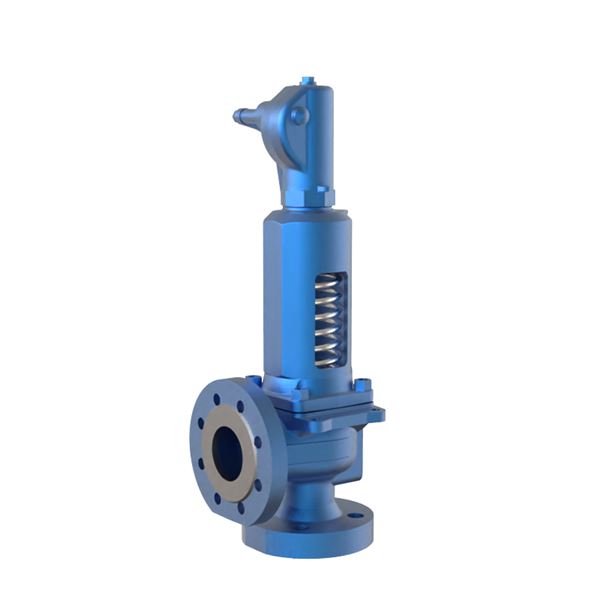

Säkerhetsventil AT 4596-

Säkerhetsventil för mättad ånga, med höglyftande karaktäristik. Flänsade anslutningar. Av stål. Metalliskt tätande kägla. DN25/50-100/150, PN63-160.

Dimensionsområde (DN)	25 - 100
Tryckklass (PN)	63 - 160
Huvudmaterial	Stål

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	DN	PN	Öppningstryck bar(g)	Temperatur (°C)	Sätesdiameter (mm)	Avs.datum	Bruttopris	Antal
AT 4596-3-25PN63	Öppet lättverk, Metalltätning	25	63	0,2 - 100	-85 - 450	20	Förfrågan	Förfrågan	Offert
AT 4596-3-25PN100	Öppet lättverk, Metalltätning	25	100	0,2 - 100	-85 - 450	20	Förfrågan	Förfrågan	Offert
AT 4596-3-25PN160	Öppet lättverk, Metalltätning	25	160	0,2 - 100	-85 - 450	20	Förfrågan	Förfrågan	Offert
AT 4596-3-50PN63	Öppet lättverk, Metalltätning	50	63	0,2 - 98	-85 - 450	40	Förfrågan	Förfrågan	Offert
AT 4596-3-50PN100	Öppet lättverk, Metalltätning	50	100	0,2 - 98	-85 - 450	40	Förfrågan	Förfrågan	Offert
AT 4596-3-50PN160	Öppet lättverk, Metalltätning	50	160	0,2 - 98	-85 - 450	40	Förfrågan	Förfrågan	Offert
AT 4596-3-80PN100	Öppet lättverk, Metalltätning	80	100	0,2 - 63	-85 - 450	60	Förfrågan	Förfrågan	Offert
AT 4596-3-80PN160	Öppet lättverk, Metalltätning	80	160	0,2 - 63	-85 - 450	60	Förfrågan	Förfrågan	Offert
AT 4596-3-100PN100	Öppet lättverk, Metalltätning	100	100	0,2 - 53	-85 - 450	74	Förfrågan	Förfrågan	Offert
AT 4596-3-100PN160	Öppet lättverk, Metalltätning	100	160	0,2 - 53	-85 - 450	74	Förfrågan	Förfrågan	Offert

Tillbehör

LESER materialintyg 3.1

LESER materialintyg 3.1 DN15-125 enligt EN 10204.

Välj

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för tryckkärl och rörledningssystem med höga tryck och/eller temperaturer. För mättad ånga. För överhettad ånga se AT4598.

AMA-text

PSG.1 Säkerhetsventiler

Säkerhetsventil med höglyftande karaktäristik AT 4596, DN ..., PN ... . Öppningstryck: ... barg.

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 455, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

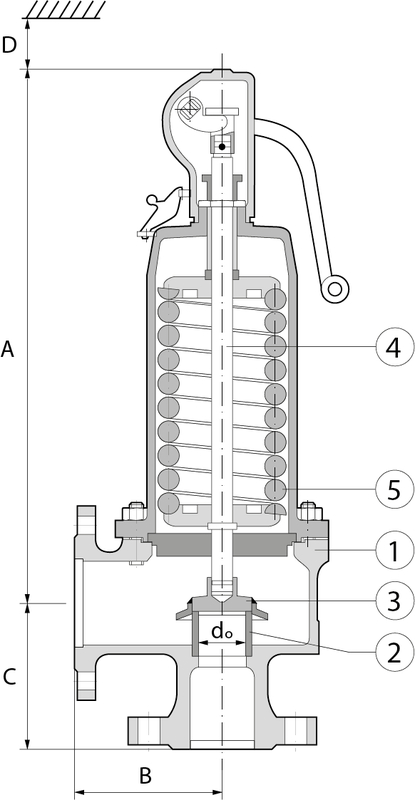

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Stål GP240GH N (1.0619)
2	Säte	Syrafast stål AISI 316L (1.4404, CF3M)
3	Kägla*	Rostfritt stål (1.4122)
4	Spindel	Syrafast stål AISI 316L (1.4404, CF3M)
5	Fjäder (standard)	Stål
6	Fjäder (vid temp >200 °C)	Rostfritt stål AISI 302 (1.4310)
7	Styrskiva	Stål C35 (1.0501)
8	Fjäderkåpa	Segjärn GJS-400-18 (GGG40.3)
9	Fjädertallrik 2 st	Stål 11SMnPb30 (1.0718)
10	Ställskruv	Rostfritt stål (1.4104)
11	Bussning ställskruv	PTFE (polytetrafluoreten)
12	Kula	Rostfritt stål (1.3541)
13	Lättverk	Stål P250GH (1.0460)
* Kan även erbjudas med mjuktätning.

Mått och vikt

Dimensionsområde (DN): 25 - 100

DN inlopp/utlopp	25/50	50/80	80/100	100/150
Sätesdiameter	20	40	60	74
A	371	529	632	849
A med bälg	406	609	730	940
B med utloppsfläns PN40	120	145	180	235
B med utloppsfläns PN63	120	145	205	265
C	122	155	175	210
D	250	300	350	400
Vikt	18	43	85	154
Vikt med bälg	20	46	102	185
Mått i mm, vikt i kg.

Funktion och konstruktion

Höglyftande, direktverkande fjäderbelastad säkerhetsventil för ånga (max 280°C). För höga tryck och/eller temperaturer. Med lättverk för manuell provning.

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Stål

Ingående materialkod: Stål GP240GH N (1.0619)

Temperatur (°C): -85 - 400

Temperatur noteringar: Tryck- och temperaturgränser enligt gällande normer (tex EN 1092) måste beaktas.

Tryckklass (PN): 63 - 160

Anslutning: Flänsad EN1092

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Produktens färg: RAL 5005 - Signalblå

Nedblåsning och tryckstegring

Media	Nedblåsning	Tryckstegring
Ånga	Max 10 % vid öppningstryck ≥ 3 bar(g)	Max 5 % vid öppningstryck ≥ 1 bar(g)
	Max 0,3 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vid krav på lägre nedblåsning kontakta Armatec.

Kapacitetskoefficienter

DN inlopp/utlopp	Sätesdiameter Do (mm)	Ånga/gas (KDG)
25/50	20	0.8
50/80	40	0.8
80/100	60	0.75
100/150	74	0.8

Installation och underhåll

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt.

Se separat bruksanvisning. Specialflänsar har enbart borrning enligt angivna tryckklasser.
