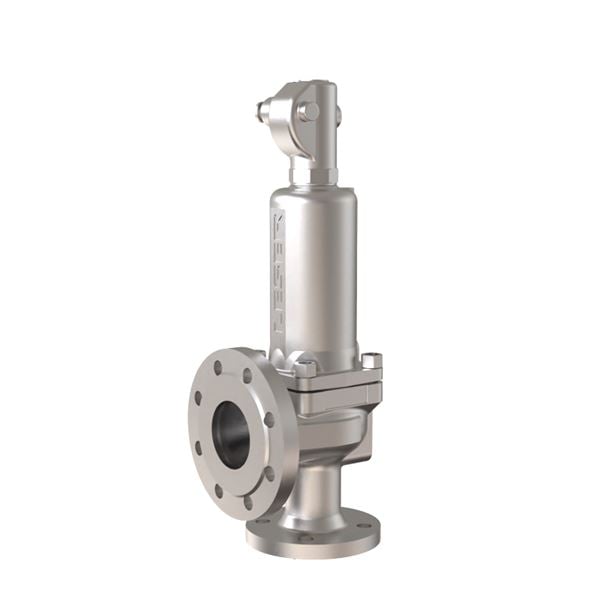

Säkerhetsventil AT 4581-

Säkerhetsventil med höglyftande karaktäristik. Flänsade anslutningar. Av rostfritt syrafast stål, mjuktätande kägla.

Dimensionsområde (DN)25 - 200
Tryckklass (PN)25 - 40
HuvudmaterialRostfritt stål

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4581D2-25 Utan lättverk, Mjuktätning EPDM 25 40 0,1 - 40 -45 - 150 23 Förfrågan Förfrågan Offert
AT 4581D4-25 Gastätt lättverk, Mjuktätning EPDM 25 40 0,1 - 40 -45 - 150 23 Förfrågan Förfrågan Offert
AT 4581L2-25 Utan lättverk, Mjuktätning Viton 25 40 0,1 - 40 -20 - 180 23 Förfrågan Förfrågan Offert
AT 4581D2-32 Utan lättverk, Mjuktätning EPDM 32 40 0,1 - 40 -45 - 150 29 Förfrågan Förfrågan Offert
AT 4581D4-32 Gastätt lättverk, Mjuktätning EPDM 32 40 0,1 - 40 -45 - 150 29 Förfrågan Förfrågan Offert
AT 4581L2-32 Utan lättverk, Mjuktätning Viton 32 40 0,1 - 40 -20 - 180 29 Förfrågan Förfrågan Offert
AT 4581L2-40 Utan lättverk, Mjuktätning Viton 40 40 0,1 - 40 -20 - 180 37 Förfrågan Förfrågan Offert
AT 4581C4-40 Gastätt lättverk, Mjuktätning Kalrez 40 40 0,1 - 40 0 - 250 37 Förfrågan Förfrågan Offert
AT 4581D2-50 Utan lättverk, Mjuktätning EPDM 50 40 0,1 - 33 -45 - 150 46 Förfrågan Förfrågan Offert
AT 4581D4-50 Gastätt lättverk, Mjuktätning EPDM 50 40 0,1 - 33 -45 - 150 46 Förfrågan Förfrågan Offert
AT 4581L2-50 Utan lättverk, Mjuktätning Viton 50 40 0,1 - 33 -20 - 180 46 Förfrågan Förfrågan Offert
AT 4581D2-65 Gastätt lättverk, Mjuktätning EPDM 65 40 0,1 - 28 -45 - 150 60 Förfrågan Förfrågan Offert
AT 4581D4-65 Gastätt lättverk, Mjuktätning EPDM 65 40 0,1 - 28 -45 - 150 60 Förfrågan Förfrågan Offert
AT 4581L2-80 Utan lättverk, Mjuktätning Viton 80 40 0,1 - 13,6 -20 - 180 74 Förfrågan Förfrågan Offert
AT 4581D4-100 Gastätt lättverk, Mjuktätning EPDM 100 40 0,1 - 20 -45 - 150 92 Förfrågan Förfrågan Offert
AT 4581L2-125 Utan lättverk, Mjuktätning Viton 125 40 0,1 - 17,7 -20 - 180 98 Förfrågan Förfrågan Offert

Tillbehör

Leser

LESER materialintyg 3.1

LESER materialintyg 3.1 DN15-125 enligt EN 10204.

Välj
Leser

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för tryckkärl och rörledningssystem för vätskor och gaser.

AMA-text

PSG.1 Säkerhetsventiler

Säkerhetsventil AT4581, DN ..., säkerhetsventil av rostfritt stål med mjuktätande kägla (O-ring av …). Öppningstryck ... barg.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 441, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

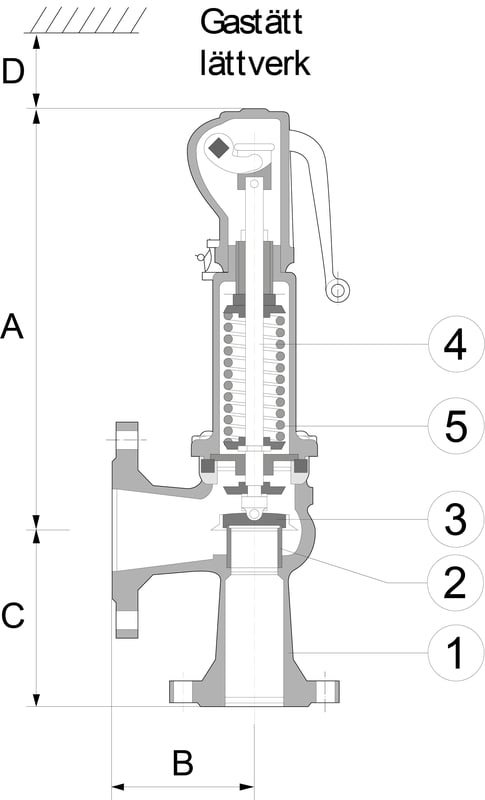

Detaljförteckning

PosKomponentMaterial
1VentilhusSyrafast stål AISI 316 (1.4408, CF8M)
2SäteSyrafast stål AISI 316L (1.4404, CF3M)
3KäglaSyrafast stål AISI 316L (1.4404, CF3M)
4SpindelSyrafast stål AISI 316L (1.4404, CF3M)
5FjäderRostfritt stål AISI 302 (1.4310)
6StyrskivaSyrafast stål AISI 316L (1.4404, CF3M)
7FjäderkåpaSyrafast stål AISI 316L (1.4404, CF3M)
8Fjädertallrik 2 stSyrafast stål AISI 316L (1.4404, CF3M)
9StällskruvSyrafast stål AISI 316L (1.4404, CF3M)
10Bussning ställskruvPTFE (polytetrafluoreten)
11KulaSyrafast stål AISI 316 (1.4401)
12LättverkSyrafast stål AISI 316L (1.4404, CF3M)
För O-ringsmaterial se separat tabell.

Mått och vikt

Dimensionsområde (DN): 25 - 200

DN inlopp/utlopp80/125100/150125/200150/250200/300
Sätesdiameter749298125165
A6066636637981090
B160180200225300
C195220250285290
D400450450450700
Vikt567585131285
Mått i mm, vikt i kg.

Funktion och konstruktion

Direktverkande fjäderbelastad säkerhetsventil med höglyftande karaktäristik (normallyftade för vätskor). Stor avblåsningskapacitet genom att käglan är försedd med lyftkrage. Med eller utan lättverk för manuell provning, gastät fjäderkåpa.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): -45 - 180

Tryckklass (PN): 25 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Öppningstryck

DNÖppningstryck min/max bar(g)
25-400,1 - 40
500,1 - 33/37*
650,1 - 28
800,1 - 13,6/25*
1000,1 - 20/26*
1250,1 - 17,7/24*
1500,1 - 7/10*
2000,1 - 1,45/10*
* Med specialfjäder

Kapacitetskoefficienter

Ånga/gas (KDG)Vätska (KF)
0.70.45

Kapacitet vatten

ÖppningstryckDN25/40DN32/50DN40/65DN50/80DN65/100
0.257879200149762314839383
0.5818413011211803273755696
11108117617286784432675413
215671249144055762687106650
319193305144967176775130620
422163352345735688652150827
524779393936412699116168630
6271444315370246108577184724
7293194661175875117276199525
8313434982981114125374213301
10350435571190688140172238478
12383876102899343153551261240
144146365918107303165854282171
164432670469114712177305301654
184701574744121670188061319952
204955878787128252198233337260
225197782633134512207909353721
245428886307140493217154369449
265650589831146230226021384535
285863893222151750234553399051
306069696494157076242786
326268799659162227250748
3464616102726167220
3666489105704172068
3868311108601176783
4070086111422181376
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet vatten

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.25990692594105066170935297837
0.584720130949148586247738421205
1114712177305201186327316570315
2162227250748284521462894806548
3198687307102348465566928987815
42294253546114023736546321140631
52565043964674498677319011275264
62809874343084928058017571396982
73035004691075322908659971508913
83244555014965690429257891613096
1036275256069063620810350641803496
12397375614205696931
14429214663417752772
16458850709223804747
18486683752244853563
20513009792935899734
22538049831638943649
24561974868617985610
26904085
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Kapacitet mättad ånga

ÖppningstryckDN25/40DN32/50DN40/65DN50/80DN65/100
0.21722734456891172
0.52343726059361593
134655089613862358
2549874142221993741
37381173190929525022
49211465238436866271
511041755285744167514
612852044332751438750
714672332379658689984
8164826194264659211215
10200831935198803413669
12236637626124946516104
142724433070491089618538
163081489979751232620971
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga.

Kapacitet mättad ånga

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.217832756312750878865
0.5242337454250691512049
13587554562921023617836
25691879799821624128298
3763911808133992179937983
4953914744167302721947427
51143017667200463261456828
61331020574233453798066177
71518723474266364333575508
81705926368299194867684814
1020792321383646659329103375
12244963786342962
14281994358649457
16319004930755948
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga.

Kapacitet luft

ÖppningstryckDN80/125DN100/150DN125/200DN150/250DN200/300
0.2203231423565580010107
0.5318049165578907615814
14649718781551326723117
2746311535130892129537104
31008815593176932878650157
41266119570222063612762948
51523423547267184346975740
61780727523312305081088531
720380315003574358151101323
822952354774025565493114115
1028098434304928080175139698
12332445138458305
14383905933767330
16435356729176354
18486817524585379
20538278319894404
225897391152103429
246411899105112453
26107059
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider.

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt

Se separat bruksanvisning.
