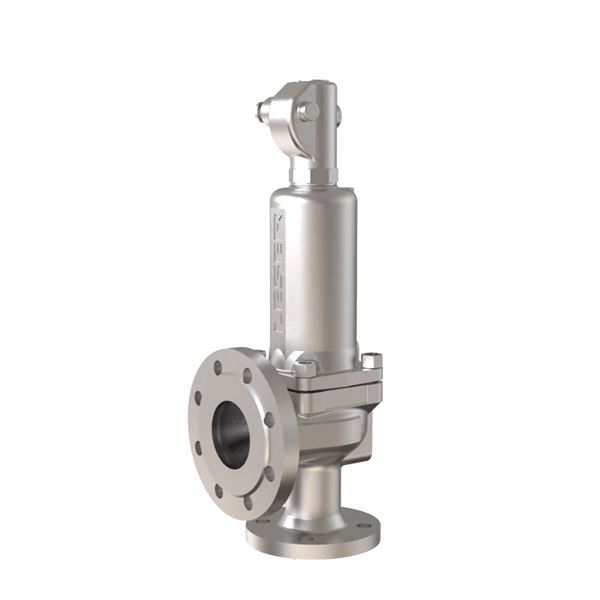

Säkerhetsventil AT 4580-2-150

Säkerhetsventil med höglyftande karaktäristik. Flänsade anslutningar. Av rostfritt syrafast stål, metalliskt tätande kägla.

Offert

Tekniska specifikationer

Produktserie	Säkerhetsventil AT 4580-
DN	150
PN	40
Öppningstryck bar(g)	0.1 - 7
Huvudmaterial	Rostfritt stål

Tillbehör
Artikelinformation
Nedladdningsbart
Varianter

Tillbehör

LESER Inspection Certificate 3.1 AT 1000-11-22710

LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…

Offert

Artikelinformation

Säkerhetsventil med flänsar DN150/250, PN40/16
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa, utan lättverk
Metalltätande kägla
Öppningstryck:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 131

Bruttovikt (kg): 131

DN: 150

Mått A (mm): 798

Mått B (mm): 225

Mått C (mm): 285

Mått D (mm): 450

Sätesdiameter (mm): 125

Tekniska data

Antal anslutningar: 2

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: DN150, PN40

Ansl. 2: Flänsad EN1092

Ansl. 2 - spec.: DN250, PN16

PN: 40

Temperatur (°C): -270 - 400

Utförande typ: Ventiler

Utförande: Utan lättverk, Metalltätning

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.1 - 7

Kapacitetskoeffecient ånga/gas: 0.7

Kapacitetskoeffecient vätska: 0.45

Media: Vätgas

Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1

Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur (vid överhettad ånga) och öppningstryck.

Nedladdningsbart

Varianter

Artikelnummer	Utförande	DN	PN	Öppningstryck bar(g)	Temperatur (°C)	Sätesdiameter (mm)	Avs.datum	Bruttopris	Antal
AT 4580-2-25	Utan lättverk, Metalltätning	25	40	0,1 - 40	-270 - 400	23	Förfrågan	Förfrågan	Offert
AT 4580-4-25	Gastätt lättverk, Metalltätning	25	40	0,1 - 40	-270 - 400	23	Förfrågan	Förfrågan	Offert
AT 4580-2-32	Utan lättverk, Metalltätning	32	40	0,1 - 40	-270 - 400	29	Förfrågan	Förfrågan	Offert
AT 4580-4-32	Gastätt lättverk, Metalltätning	32	40	0,1 - 40	-270 - 400	29	Förfrågan	Förfrågan	Offert
AT 4580-2-40	Utan lättverk, Metalltätning	40	40	0,1 - 40	-270 - 400	37	Förfrågan	Förfrågan	Offert
AT 4580-4-40	Gastätt lättverk, Metalltätning	40	40	0,1 - 40	-270 - 400	37	Förfrågan	Förfrågan	Offert
AT 4580-2-50	Utan lättverk, Metalltätning	50	40	0,1 - 33	-270 - 400	46	Förfrågan	Förfrågan	Offert
AT 4580-4-50	Gastätt lättverk, Metalltätning	50	40	0,1 - 33	-270 - 400	46	Förfrågan	Förfrågan	Offert
AT 4580-2-65	Utan lättverk, Metalltätning	65	40	0,1 - 28	-270 - 400	60	Förfrågan	Förfrågan	Offert
AT 4580-4-65	Gastätt lättverk, Metalltätning	65	40	0,1 - 28	-270 - 400	60	Förfrågan	Förfrågan	Offert
AT 4580-2-80	Utan lättverk, Metalltätning	80	40	0,1 - 13,6	-270 - 400	74	Förfrågan	Förfrågan	Offert
AT 4580-4-80	Gastätt lättverk, Metalltätning	80	40	0,1 - 13,6	-270 - 400	74	Förfrågan	Förfrågan	Offert
AT 4580-2-100	Utan lättverk, Metalltätning	100	40	0,1 - 20	-270 - 400	92	Förfrågan	Förfrågan	Offert
AT 4580-4-100	Gastätt lättverk, Metalltätning	100	40	0,1 - 20	-270 - 400	92	Förfrågan	Förfrågan	Offert
AT 4580-2-150	Utan lättverk, Metalltätning	150	40	0,1 - 7	-270 - 400	125	Förfrågan	Förfrågan	Offert
AT 4580-4-150	Gastätt lättverk, Metalltätning	150	40	0,1 - 7	-270 - 400	125	Förfrågan	Förfrågan	Offert
