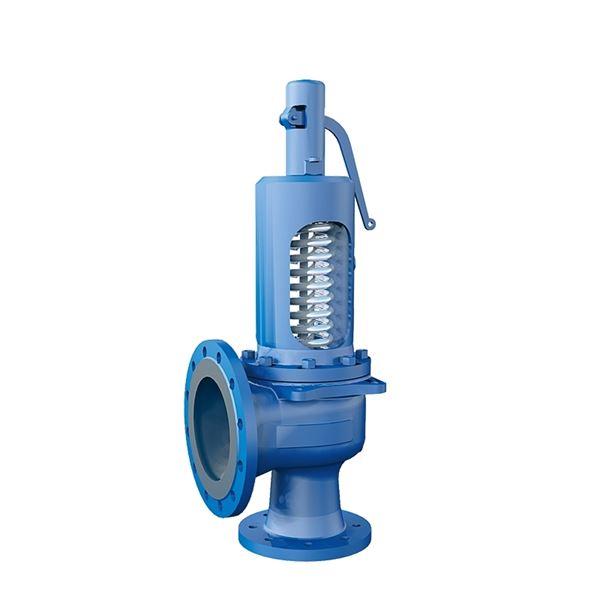

Säkerhetsventil med höglyftande karaktäristik. Flänsade anslutningar. Av stål. Metalliskt tätande kägla.
| Produktserie | Säkerhetsventil AT 4550- |
|---|---|
| DN | 50 |
| PN | 40 |
| Öppningstryck bar(g) | 0.1 - 32 |
| Huvudmaterial | Stål |
LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus
LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…
Säkerhetsventil med flänsar DN50/80, PN40/16
Ventilhus av stål
Öppen fjäderkåpa med lättverk
Metalltätande kägla
Öppningstryck:
Ursprungsland: DE Tyskland
Tullstatnr: 84814010
Nettovikt (kg): 22
Bruttovikt (kg): 22
DN: 50
Mått A (mm): 419
Mått B (mm): 120
Mått C (mm): 150
Mått D (mm): 300
Sätesdiameter (mm): 46
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: DN50, PN40
Ansl. 2: Flänsad EN1092
Ansl. 2 - spec.: DN80, PN16
PN: 40
Temperatur (°C): -85 - 450
Utförande typ: Ventiler
Utförande: Öppet lättverk, Metalltätning
Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 5 %, vid ånga. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.
Nedblåsningstryck: För ånga är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.
Öppningstryck bar(g): 0.1 - 32
Kapacitetskoeffecient ånga/gas: 0.7
Kapacitetskoeffecient vätska: 0.45
Media: Ånga
Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1
Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur (vid överhettad ånga) och öppningstryck.
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | |||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 4550-3-25 | Öppet lättverk, Metalltätning | 25 | 40 | 0,1 - 40 | -85 - 450 | 23 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-32 | Öppet lättverk, Metalltätning | 32 | 40 | 0,1 - 40 | -85 - 450 | 29 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-40 | Öppet lättverk, Metalltätning | 40 | 40 | 0,1 - 40 | -85 - 450 | 37 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-100 | Öppet lättverk, Metalltätning | 100 | 40 | 0,1 - 40 | -85 - 450 | 92 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-125 | Öppet lättverk, Metalltätning | 125 | 40 | 0,1 - 28 | -85 - 450 | 98 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-20 | Öppet lättverk, Metalltätning | 20 | 40 | 0,1 - 32 | -85 - 450 | 18 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-150 | Öppet lättverk, Metalltätning | 150 | 40 | 0,1 - 17 | -85 - 450 | 125 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-250 | Öppet lättverk, Metalltätning | 250 | 25 | 0,2 - 13,4 | -85 - 450 | 200 | ||||
| AT 4550-3-50 | Öppet lättverk, Metalltätning | 50 | 40 | 0,1 - 32 | -85 - 450 | 46 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-65 | Öppet lättverk, Metalltätning | 65 | 40 | 0,1 - 40 | -85 - 450 | 60 | Förfrågan | Förfrågan | Offert | |
| AT 4550-3-80 | Öppet lättverk, Metalltätning | 80 | 40 | 0,1 - 32 | -85 - 450 | 74 | Förfrågan | Förfrågan | Offert | |
| AT 4550D3-20 | Öppet lättverk, Mjuktätning EPDM | 20 | 40 | 0,1 - 3,5 | -85 - 450 | 18 | Förfrågan | Förfrågan | Offert | |
| AT 4550D3-40 | Öppet lättverk, Mjuktätning EPDM | 40 | 40 | 0,1 - 3,5 | -85 - 450 | 37 | Förfrågan | Förfrågan | Offert |
