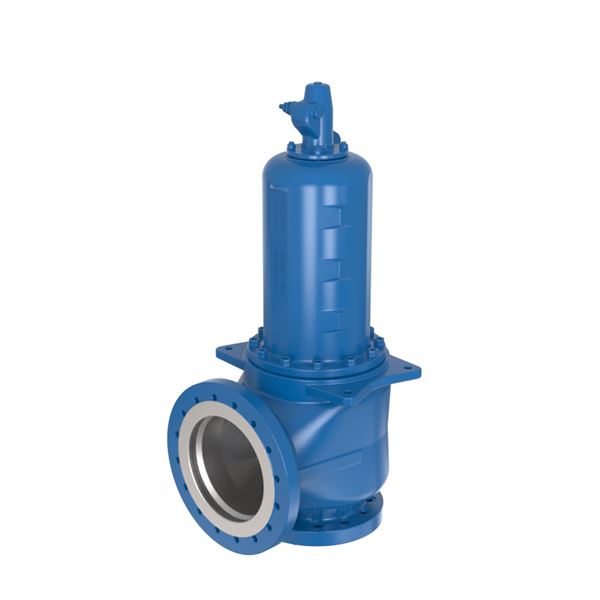

Säkerhetsventil med höglyftande karaktäristik, gastät fjäderkåpa. Flänsade anslutningar. Av stål, metalliskt tätande kägla. För höga kapacitetskrav.
| Dimensionsområde (DN) | 250 - 400 |
|---|---|
| Tryckklass (PN) | 25 |
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4543A-XXL-OFFERT | -85 - 450 | Förfrågan | Förfrågan | Offert |
Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)
VäljSäkerhetsventil för tryckkärl och rörledningssystem för vätskor och gaser.
Dimensionering översändes på begäran. Uppge då fluid, densitet (för vätskor), maxtemperatur och öppningstryck.
PSG.1 Säkerhetsventiler
Säkerhetsventil AT4543A-XXL, DN ..., säkerhetsventil av stål med metalltätande kägla. Öppningstryck ... barg.
AFS 2023:5, PED 2014/68/EU
Produkten är CE-märkt
Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.
Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 441, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

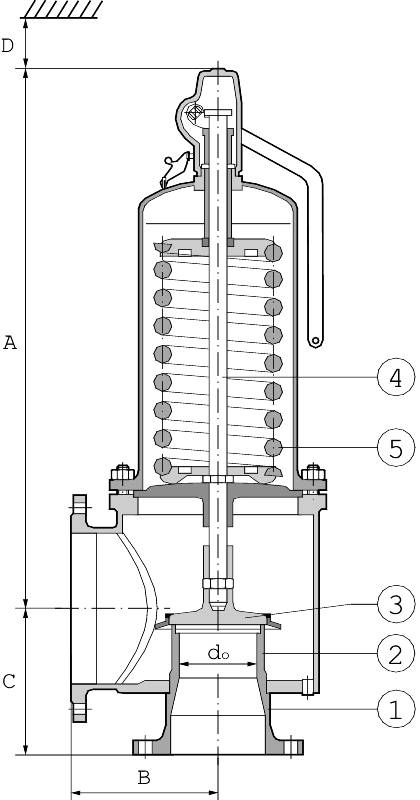

| Pos | Komponent | Material | |||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) | |||||||||||||||||||||||||||||||||
| 2 | Säte* | Syrafast stål AISI 316 (1.4408, CF8M) | |||||||||||||||||||||||||||||||||
| 3 | Kägla | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 4 | Spindel | Martensitiskt rostfritt stål (1.4021) | |||||||||||||||||||||||||||||||||
| 5 | Fjäder (standard) | Stål (1.8159) | |||||||||||||||||||||||||||||||||
| 6 | Styrskiva DN250 | Gråjärn | |||||||||||||||||||||||||||||||||
| 7 | Styrskiva DN300-400 | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 8 | Fjäderkåpa DN250 | Gråjärn | |||||||||||||||||||||||||||||||||
| 9 | Fjäderkåpa DN300-400 | Stål P235TR1 (1.0254) | |||||||||||||||||||||||||||||||||
| 10 | Fjädertallrikar | Stål P250GH (1.0460) | |||||||||||||||||||||||||||||||||
| 11 | Ställskruv | Syrafast stål AISI 316 (1.4401) | |||||||||||||||||||||||||||||||||
| 12 | Bussning till ställskruv | PTFE (polytetrafluoreten) | |||||||||||||||||||||||||||||||||
| * Stelliterat | |||||||||||||||||||||||||||||||||||
Dimensionsområde (DN): 250 - 400
Direktverkande fjäderbelastad säkerhetsventil med höglyftande karaktäristik (normallyftade för vätskor). Stor avblåsningskapacitet genom att käglan är försedd med lyftkrage. Med eller utan lättverk för manuell provning, gastät fjäderkåpa. Metalliskt tätande kägla.
-2 = utan lättverk
-3 = med öppet lättverk
-4 = med gastätt lättverk
Kan erbjudas med följande tillbehör:
Låsskruv ("Test-Gag") för tillfällig blockering av spindel
Lyftbegränsning
Ångmantlat utförande
Veckbälg av rostfritt stål (-V)
ANSI-flänsar
Tillsatsbelastning (se AT4505)
Huvudmaterial: Stål
Huvudmaterialkod: Stål GP240GH N (1.0619)
Ingående material: Stål
Ingående materialkod: Stål GP240GH N (1.0619)
Temperatur (°C): -29 - 450
Temperatur noteringar: För de olika ventilmaterialen gäller tryck- och temperaturgränser enligt gällande normer. Vid temperatur över 200 °C anges detta, så att leverans sker med varmhållfast fjäder.
Tryckklass (PN): 25
Anslutning: Flänsad EN1092
ETIM klassning: EC011311 - Säkerhetsventil
BK04 kod: 21001 Ventiler
Produktens färg: RAL 5005 - Signalblå
| Öppningstryck | DN250 | DN300 | DN400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 15252 | 21057 | 33182 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5 | 23865 | 32949 | 51922 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 34885 | 48164 | 75898 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 55992 | 77304 | 121818 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 75689 | 104498 | 164671 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 94992 | 131148 | 206667 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4.4 | 102713 | 141808 | 223466 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 114295 | 157799 | 248663 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 133598 | 184449 | 290659 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 152901 | 211099 | 332655 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 172204 | 237749 | 374651 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 191507 | 264399 | 416647 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 210810 | 291049 | 458643 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 249416 | 344349 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13.2 | 272579 | 376330 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 288021 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 326627 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 365233 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7 enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 0°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt.
Se separat bruksanvisning.
