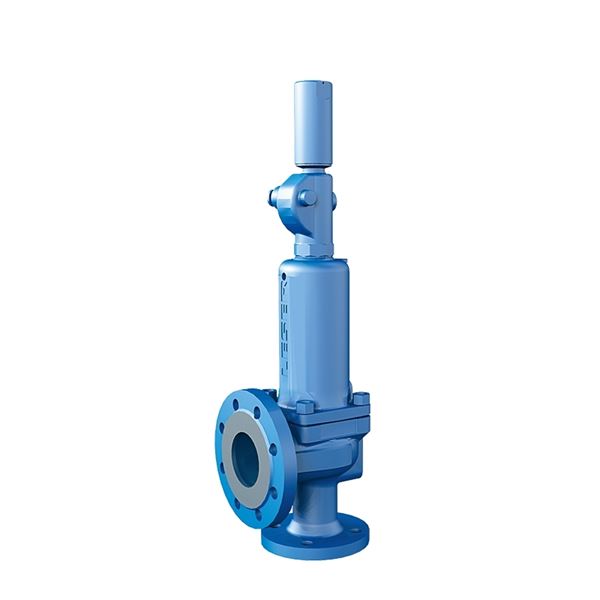

Säkerhetsventil med proportionell karaktäristik. Flänsade anslutningar. Av stål, mjuktätande eller metalliskt tätande kägla.
| Produktserie | Säkerhetsventil AT 4538- |
|---|---|
| DN | 50 |
| PN | 40 |
| Öppningstryck bar(g) | 0.5 - 40 |
| Huvudmaterial | Stål |
LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus
LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…
Säkerhetsventil med flänsar DN50/80, PN40/16
Ventilhus av stål
Proportionell karaktäristik
Gastät fjäderkåpa med lättverk
Mjuktätande kägla (EPDM)
Veckbälg av rostfritt syrafast stål
Ursprungsland: DE Tyskland
Tullstatnr: 84814010
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Nettovikt (kg): 26
Bruttovikt (kg): 26
DN: 50
Mått A (mm): 590
Mått B (mm): 120
Mått C (mm): 150
Mått D (mm): 300
Sätesdiameter (mm): 46
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: DN50, PN40
Ansl. 2: Flänsad EN1092
Ansl. 2 - spec.: DN80, PN16
PN: 40
Temperatur (°C): -45 - 150
Utförande typ: Ventiler
Utförande: Rostfri veckbälg, Gastätt lättverk, Mjuktätning EPDM
Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.
Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.
Öppningstryck bar(g): 0.5 - 40
Kapacitetskoeffecient ånga/gas: 0.7
Kapacitetskoeffecient vätska: 0.45
Media: Hetvatten, Kondensat, Kylvatten, Matarvatten, Värmevatten
Fluidgrupp: category IV, Fluids group 1
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4538D4-25 | Gummibälg, Gastätt lättverk, Mjuktätning EPDM | 25 | 40 | 0,5 - 40 | -45 - 150 | 23 | Förfrågan | Förfrågan | Offert |
| AT 4538V4-25 | Rostfri veckbälg, Gastätt lättverk, Metalltätning | 25 | 40 | 0,5 - 40 | -85 - 450 | 23 | Förfrågan | Förfrågan | Offert |
| AT 4538D4-32 | Gummibälg, Gastätt lättverk, Mjuktätning EPDM | 32 | 40 | 0,5 - 40 | -45 - 150 | 29 | Förfrågan | Förfrågan | Offert |
| AT 4538D4-40 | Gummibälg, Gastätt lättverk, Mjuktätning EPDM | 40 | 40 | 0,5 - 40 | -45 - 150 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4538D4-50 | Gummibälg, Gastätt lättverk, Mjuktätning EPDM | 50 | 40 | 0,5 - 40 | -45 - 150 | 46 | Förfrågan | Förfrågan | Offert |
| AT 4538VD4-50 | Rostfri veckbälg, Gastätt lättverk, Mjuktätning EPDM | 50 | 40 | 0,5 - 40 | -45 - 150 | 46 | Förfrågan | Förfrågan | Offert |
| AT 4538D4-65 | Gummibälg, Gastätt lättverk, Mjuktätning EPDM | 65 | 40 | 0,26 - 40 | -45 - 150 | 60 | Förfrågan | Förfrågan | Offert |
| AT 4538D4-80 | Gummibälg, Gastätt lättverk, Mjuktätning EPDM | 80 | 40 | 0,6 - 22,5 | -45 - 150 | 74 | Förfrågan | Förfrågan | Offert |
| AT 4538D4-100 | Gummibälg, Gastätt lättverk, Mjuktätning EPDM | 100 | 40 | 1,17 - 19,2 | -45 - 150 | 92 | Förfrågan | Förfrågan | Offert |
