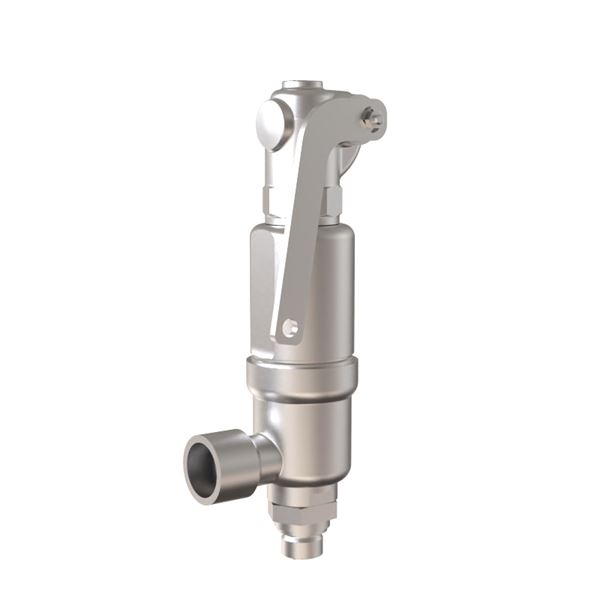

Säkerhetsventil AT 4589A-D2-15/9

Säkerhetsventil av rostfritt
syrafast stål
Gastät fjäderkåpa, utan lättverk
Mjuktätande (EPDM) kägla
Säte (Do) 9mm
Inlopp utv gänga G1/2
Utlopp inv gänga G1
Öppningstryck:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 6.8

Bruttovikt (kg): 6.8

DN: 15

Mått A (mm): 75

Mått B (mm): 52

Mått C (mm): 14

Mått D (mm): 282

Mått E (mm): 150

Sätesdiameter (mm): 9

Tekniska data

Antal anslutningar: 2

Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)

Ansl. 1 - spec.: 1/2

Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)

Ansl. 2 - spec.: 1

PN: 350

Temperatur (°C): -45 - 150

Utförande typ: Ventiler

Utförande: Utan lättverk, Mjuktätning EPDM

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 250 - 350

Kapacitetskoeffecient ånga/gas: 0.83

Kapacitetskoeffecient vätska: 0.61

Fluidgrupp: category IV, Fluids group 1
