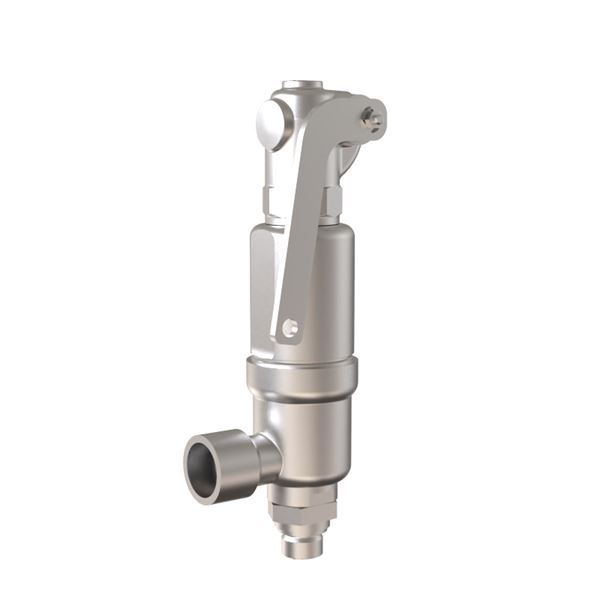

Säkerhetsventil med höglyftande karaktäristik. Gängade anslutningar. Av rostfritt syrafast stål. Mjuktätande eller metalliskt tätande kägla. G3/4-G1. För lägre öppningstryck se AT4587A och AT4588A.
| Dimensionsområde (DN) | 20 - 25 |
|---|---|
| Tryckklass (PN) | 350 - 850 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4589A-2-20/9 | Utan lättverk, Metalltätning | 20 | 250 | 250 - 420 | -273 - 300 | 9 | Förfrågan | Förfrågan | Offert |
| AT 4589A-4-15/9 | Gastätt lättverk, Metalltätning | 15 | 250 | 250 - 420 | -273 - 300 | 9 | Förfrågan | Förfrågan | Offert |
| AT 4589A-D2-15/9 | Utan lättverk, Mjuktätning EPDM | 15 | 350 | 250 - 350 | -45 - 150 | 9 | Förfrågan | Förfrågan | Offert |
| AT 4589A-D4-20/9 | Gastätt lättverk, Mjuktätning EPDM | 20 | 350 | 250 - 350 | -45 - 150 | 9 | Förfrågan | Förfrågan | Offert |
| AT 4589A-2-15/6 | Utan lättverk, Metalltätning | 15 | 850 | 420 - 850 | -273 - 300 | 6 | Förfrågan | Förfrågan | Offert |
Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)
VäljSäkerhetsventil för tryckkärl och rörledningssystem för vätskor, luft/gaser och ånga. Ej lämplig som överströmningsventil. För medelstora kapaciteter. Stort tryck- och temperaturområde.
Säkerhetsventil AT 4585A, G ..., höglyftande av rostfritt syrafast stål. Öppningstryck ... barg.
Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.
Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer (4594/4624), serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

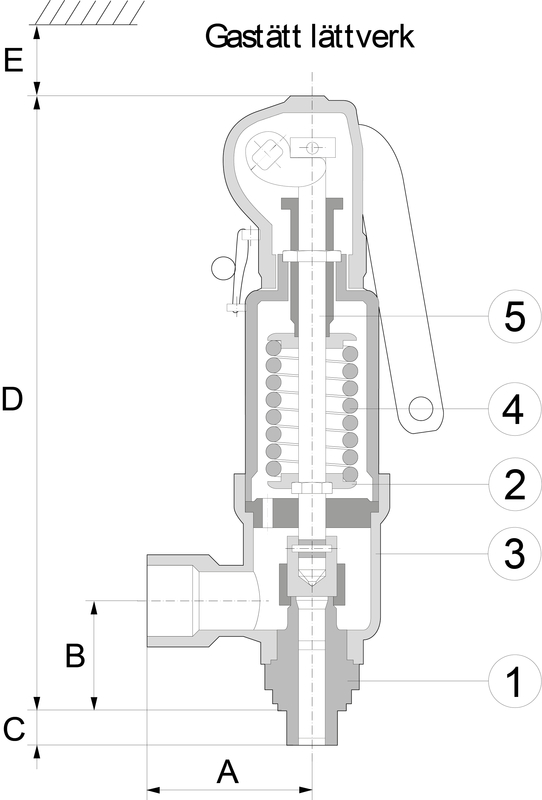

| Pos | Komponent | Material | |||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Inloppsstuds med säte* | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 2 | Fjädertallrikar | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 3 | Utloppshus | Syrafast stål AISI 316 (1.4408, CF8M) | |||||||||||||||||||||||||||||||||
| 4 | Fjäder | Rostfritt stål AISI 302 (1.4310) | |||||||||||||||||||||||||||||||||
| 5 | Spindel | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 6 | Kägla* | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 7 | Styrskiva | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 8 | Fjäderkåpa | Syrafast stål AISI 316 (1.4408, CF8M) | |||||||||||||||||||||||||||||||||
| 9 | Kåpa/lättverk | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 10 | Ställskruv | Syrafast stål AISI 316L (1.4404, CF3M) | |||||||||||||||||||||||||||||||||
| 11 | Bussning ställskruv | PTFE (polytetrafluoreten) | |||||||||||||||||||||||||||||||||
| 12 | Mottryckskompenserande veckbälg (vid beteckning -V) | Syrafast stål AISI 316Ti (1.4571) | |||||||||||||||||||||||||||||||||
| * Stelliterad För tätningsmaterial se separat tabell. |
|||||||||||||||||||||||||||||||||||
| Beteckning | O-ringsmaterial | Temperaturområde |
|---|---|---|
| - | Metalltätning | -273°C till +300°C |
| D | EPDM | -45°C till +150°C |
| L | Viton | -20°C till +180°C |
| C | Kalrez | 0°C till +220°C |
| K | Neopren | -40°C till +100°C |
| N | NBR | -10°C till +110°C |
Dimensionsområde (DN): 20 - 25
| DN | 15 | 20 | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Inlopp | G1/2 utv. | G3/4 utv. | ||||||||||||||||||||||||||||||
| Utlopp | G1 inv. | G1 inv. | ||||||||||||||||||||||||||||||
| Sätesdiameter | 6/9 | 6/9 | ||||||||||||||||||||||||||||||
| A | 75 | 75 | ||||||||||||||||||||||||||||||
| B | 52 | 52 | ||||||||||||||||||||||||||||||
| C | 14 | 16 | ||||||||||||||||||||||||||||||
| D (max) | 282 | 282 | ||||||||||||||||||||||||||||||
| D (max) med bälg | 314 | 314 | ||||||||||||||||||||||||||||||
| E | 150 | 150 | ||||||||||||||||||||||||||||||
| Vikt | 3.1 | 3.1 | ||||||||||||||||||||||||||||||
| Vikt med bälg | 3.9 | 3.9 | ||||||||||||||||||||||||||||||
| Mått i mm, vikt i kg. | ||||||||||||||||||||||||||||||||
Direktverkande fjäderbelastad säkerhetsventil med höglyftande karaktäristik (normallyftande för vätskor). Med eller utan lättverk för manuell provning. Metalltätande eller mjuktätande kägla. Om möjligt bör mjuktätande kägla användas då den har en högre täthet och är lättare att renovera.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316L (1.4404, CF3M)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål AISI 316L (1.4404, CF3M)
Temperatur (°C): -270 - 400
Tryckklass (PN): 350 - 850
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011311 - Säkerhetsventil
BK04 kod: 21001 Ventiler
| Media | Nedblåsning | Tryckstegring | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ånga/gas | Max 10 % vid öppningstryck ≥ 3 bar(g) | Max 5 % vid öppningstryck ≥ 1 bar(g) | |||||||||
| Max 0,3 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||||||||
| Vätska | Max 20 % vid öppningstryck ≥ 3 bar(g) | Max 10 % vid öppningstryck ≥ 1 bar(g) | |||||||||
| Max 0,6 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||||||||
| Vid krav på lägre nedblåsning kontakta Armatec. | |||||||||||
| Sätesdiameter | Ånga/gas (KDG) | Vätska (KF) |
|---|---|---|
| Do 6 mm | 0.81 | 0.7 |
| Do 9 mm | 0.83 | 0.61 |
| Öppningstryck | Sätesdiameter 6 mm | Sätesdiameter 9 mm | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 36368 | ||||||||||||||||||||||
| 300 | 39839 | ||||||||||||||||||||||
| 350 | 43031 | ||||||||||||||||||||||
| 400 | 46002 | ||||||||||||||||||||||
| 500 | 26231 | ||||||||||||||||||||||
| 600 | 28734 | ||||||||||||||||||||||
| 700 | 31037 | ||||||||||||||||||||||
| 850 | 34201 | ||||||||||||||||||||||
| Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider. | |||||||||||||||||||||||
| Öppningstryck | Sätesdiameter 6 mm | Sätesdiameter 9 mm | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 11322 | ||||||||||||||||||||||
| 300 | 13579 | ||||||||||||||||||||||
| 350 | 15835 | ||||||||||||||||||||||
| 400 | 18091 | ||||||||||||||||||||||
| 500 | 9804 | ||||||||||||||||||||||
| 600 | 11761 | ||||||||||||||||||||||
| 700 | 13718 | ||||||||||||||||||||||
| 850 | 16654 | ||||||||||||||||||||||
| Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider. | |||||||||||||||||||||||
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt.
Se separat bruksanvisning.
