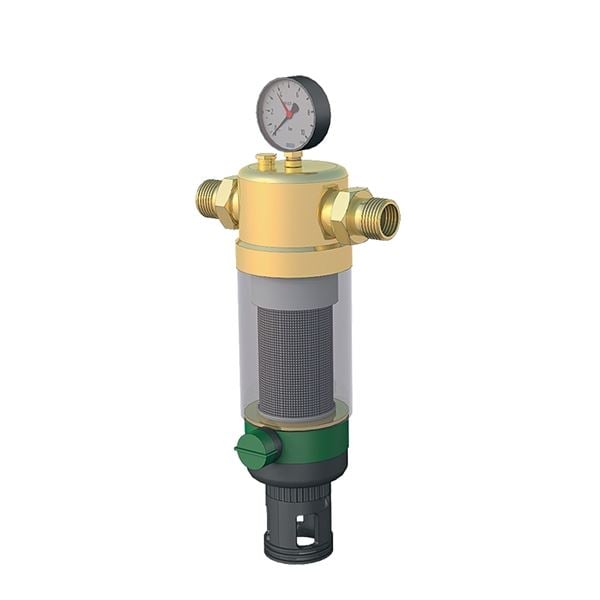

Finfilter AT 4076-

Användningsområde

För filtrering av dricks- och bruksvatten. Finfilter försedd med gängor eller flänsar. Lämplig att använda i större bostadshus, till exempel i byggnader med gamla rör, men användbar även för visst industriellt bruk. Motverkar punktkorrosion där smuts fäster i rörkrökar och ventilskarvar.

AT 4076 installeras:
Där metall eller plaströrledningar redan finns. Vid anordning som är känslig för smuts och installerad i systemet nedströms.

AMA-text

PMB.211 Silfilter

Finfilter med gängad anslutning AT 4076, DN... Hus av mässing med tryckmätare. Dräneringsöppning med avtappningsventil. Maskvidd 100 μm.

Kvalitetssäkring

AT 4076 uppfyller kraven i rådande DIN/DVGW 1988, specifikation för byggdelsgodkännande.
AT 4076 typgodkännade nr: NW-9301 AT 2308.

Märkning på produkt: Finfiltret märkes med DN, PN, fabrikat samt flödesriktningspil.

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

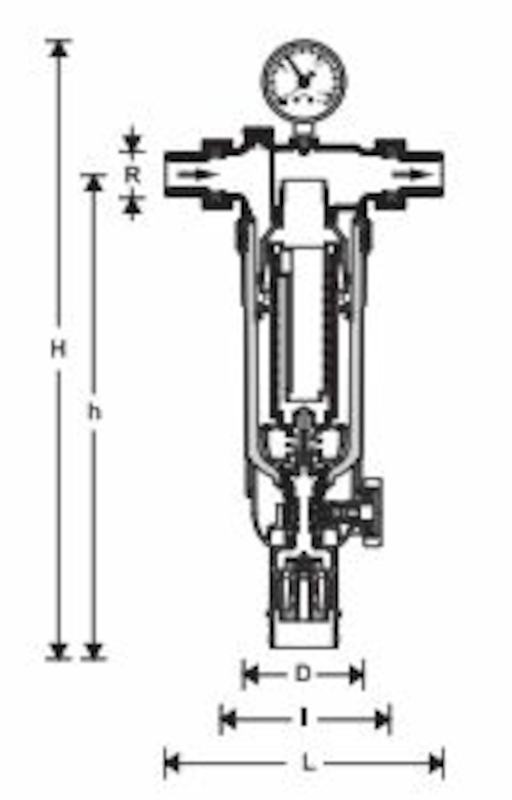

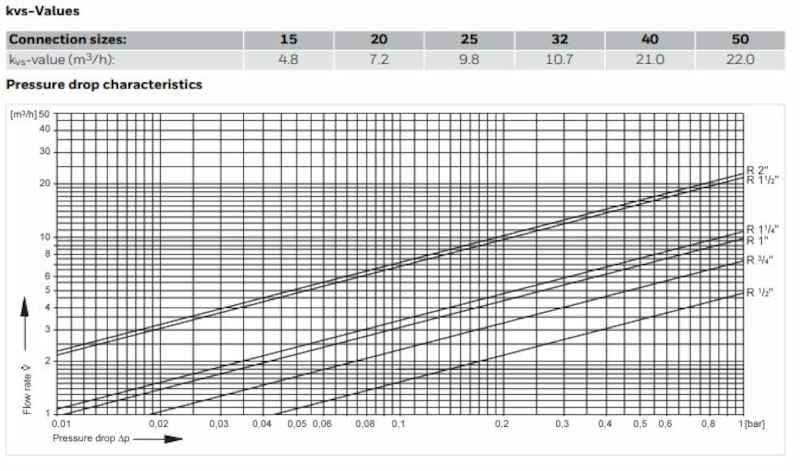

Mått och vikt

Dimensionsområde (DN): 15 - 50

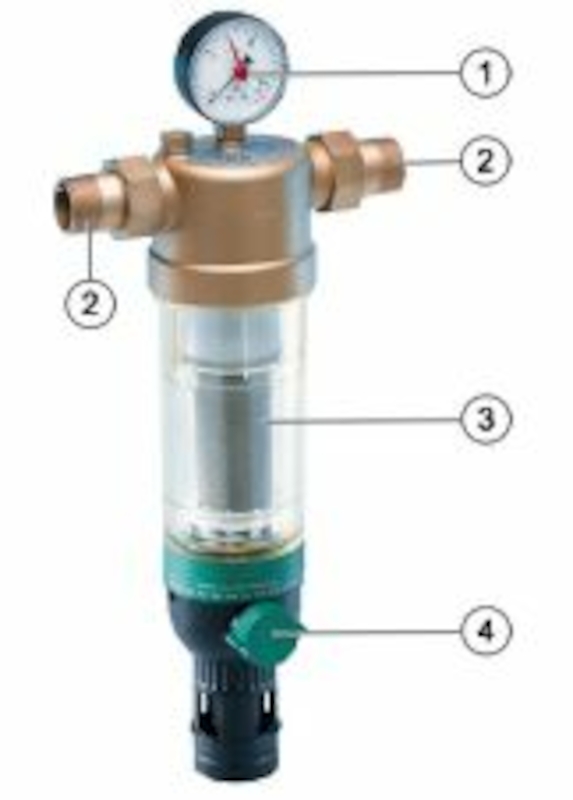

Funktion och konstruktion

Detta smutsfilter tillhandahåller kontinuerligt filtrerat vatten. Främmande partiklar i vattnet, såsom rost, lintråd och sand fångas upp effektivt i filterinsatsen, då dessa partiklar är större än filterinsatsens maskvidd.

AT 4076 och AT 4076-F har stor filterarea och filterinsatsen som är uppdelad i två delar är dessutom fullt utbytbar. Endast den nedre och större delen har ett vattenflöde från utsidan till insidan under filtrering av vatten. Den övre och mindre delen kommer då inte i kontakt med ofiltrerat vatten. Fram tills vattenförsörjningen till utsidan avstannar är hela filterinsatsen nedåtriktad, då avtappningsventilen är öppen för återspolning. Samtidigt är vattenflödet till den övre delen av filtret öppen. Filtrerat vatten används för rengörning av filtret, då flödet först passerar den övre filterdelen först. Filtret växlas automatisk tillbaka till arbetsställning när avtappningsventilen stängs igen. Kontinuerlig försörjning av filtrerat vatten sker även under spolningscykeln.

Filter DN 15-32 har "Double Spin Technology" med turbinblad som cirkulerar vattnet och sätter därmed rotorn i den övre delen av filtret i rörelse. Det inre pumphjulet sköljer ner partiklar som kan fastna i filtrets övre skärningspunkter med rotorn.

AT 4076 innehar dessutom egenskapen att ge indikation till kommande manuell rening med hjälp av en minnesring som sitter ovanför avtappningsventilen.

Installation och underhåll

Möjlig montageposition: Horisontell

AT 4076, AT4076-F:
Tillse flödesriktningen. Spola igenom systemet ordentligt. Vattenförsörjningsenheten med filtret installeras med filterinsatsen nedåt med avseende på flödespilen och horisontell rörledning. Undvik att montera i böjningsläge. Försegla tryckmätaranslutningen. Finfiltret monteras direkt efter vattenmätaren.
AT 4076; avstängningsventil monteras på båda sidorna om vattenmätaren.

AT 4076-F;
Montera isoleringsventil. Försäkra tillgängligheten för att tryckmätaren lättare ska kunna läsas av. Överensstämmer med bestämmelser i DIN 1988, Kategori 2.

Renspolningsledningen måste monteras till dräneringsöppningen så att inget baktryck kan inträffa. Det finns tre möjliga installationer för detta ändamål.

AT 4076:
Genom direkt anslutning till en DN 50/70 dräneringsrörledning som kräver en tapplåda på DN 70. (Max tre 90º böjar är tillåtna). Fritt utsläpp genom en golvbrunn. Utsläpp till en öppen behållare.

AT 4076-F:
Genom direkt anslutning till en DN 40/100 dräneringsrörledning som kräver en tapplåda på DN 100. (Max tre 90º böjar är tillåtna). Fritt utsläpp genom en golvbrunn.
