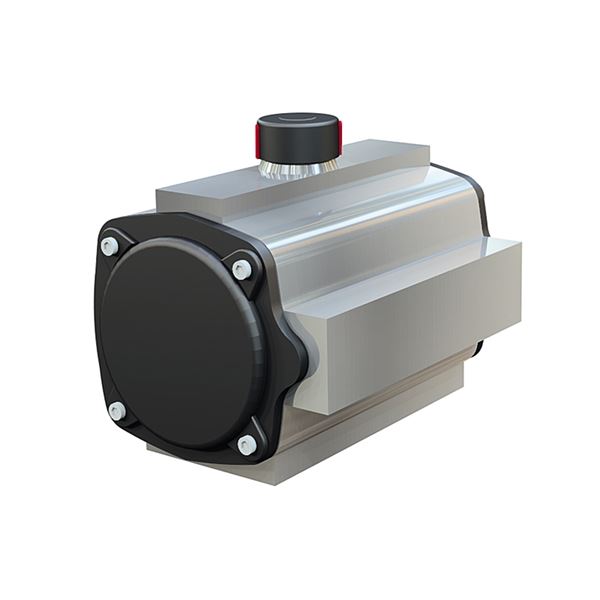

Pneumatisk Aktuator AT 3830-0200 100387

Pneumatisk dobbeltvirkende aktuatorer for on/off og regulering av kule, dreiespjeld eller andre ventiler der 90° vandring er aktuelt.

Tilbud

Tekniske spesifikasjoner

ProduktseriePneumatisk aktuator AT 3830-
Temperatur (°C)-30 - 100
HovedmaterialeAluminium

Artikkelinformasjon

Actreg ADA-200 Dobbeltv. Pneum. Aktuator 175Nm F07/10 #17 #14

RSK förpackningstyp: NE Oförpackad

Opprinnelsesland: ES Spania

Tolltariff-kode: 85014020

Forpakningsstørrelse: 0

: 0

: 0

: 0

: 0

Mål og vekt

Netto vekt (kg): 5.6

Brutto vekt (kg): 5.6

Mål A (mm): 225

Mål B (mm): 165

Mål C (mm): 135.5

Tekniske data

Temperatur (°C): -30 - 100

Utførelse/Type: Automasjon

Utførelse: Pneumatiskt dobbeltvirkende, Quarter turn

Korrosjonsklasse: C3 (EN ISO 12944-2)

Tilkobling i henhold til ISO 5211: F07/F10

socket: 17x17mm

Manøvreringstid (s): 0.22

Luftforbruk (l): 1.19

Maks. dreiemoment (Nm): 175

Nedlastbar

Tegninger

Varianter

Artikkelnummer Maks. dreiemoment (Nm) Tilkobling i henhold til ISO 5211 socket Avs.dato Antall
AT 100357 12 F03 9x9mm Forespørsel Tilbud
AT 100378 19,5 F03/F05 11x11mm Forespørsel Tilbud
AT 100381 19,5 F04 11x11mm Forespørsel Tilbud
AT 100405 41 F05 14x14mm Forespørsel Tilbud
AT 100414 77 F05/F07 17x17mm Forespørsel Tilbud
AT 100366 118 F05/F07 17x17mm Forespørsel Tilbud
AT 100387 175 F07/F10 17x17mm Forespørsel Tilbud
AT 100399 291 F07/F10 22x22mm Forespørsel Tilbud
AT 100408 433 F10 22x22mm Forespørsel Tilbud
AT 100420 718 F10/F12 27x27mm Forespørsel Tilbud
AT 100360 1038 F10/F14 36x36mm Forespørsel Tilbud
AT 100372 1413 F14 36x36mm Forespørsel Tilbud
AT 100393 2172 F16 46x46mm Forespørsel Tilbud
AT 100396 3461 F16 46x46mm Forespørsel Tilbud
AT 125063 4816 F16, F25 55x55mm Forespørsel Tilbud
AT 100363 1038 F10/F14 36x36mm Forespørsel Tilbud
AT 100369 118 F05/F07 17x17mm Forespørsel Tilbud
AT 100384 19,5 F05 14x14mm Forespørsel Tilbud
AT 100390 175 F07/F10 17x17mm Forespørsel Tilbud
AT 100402 291 F07/F10 22x22mm Forespørsel Tilbud
AT 100411 433 F10 22x22mm Forespørsel Tilbud
AT 100417 77 F05/F07 17x17mm Forespørsel Tilbud
AT 100423 718 F10/F12 27x27mm Forespørsel Tilbud
AT 125061 19,5 F05 14x14mm Forespørsel Tilbud
AT 125062 1384 F10/F12 36x36mm Forespørsel Tilbud
AT 125221 41 F05 14x14mm Forespørsel Tilbud
AT 125223 3461 F16 46x46mm Forespørsel Tilbud
AT 125224 4816 F16, F25 55x55mm Forespørsel Tilbud
AT 126587 175 F07/F10 17x17mm Forespørsel Tilbud
AT 126588 291 F07/F10 22x22mm Forespørsel Tilbud
AT 126589 433 F10 22x22mm Forespørsel Tilbud
AT 126590 1038 F10/F14 36x36mm Forespørsel Tilbud
AT 126591 1413 F14 36x36mm Forespørsel Tilbud
AT 126593 3461 F16 46x46mm Forespørsel Tilbud
AT 126595 4816 F16, F25 36x36mm Forespørsel Tilbud
AT 129434 77 F05/F07 17x17mm Forespørsel Tilbud
AT 129435 175 F07/F10 17x17mm Forespørsel Tilbud
AT 125222 2172 F16 46x46mm Forespørsel Tilbud
AT 100375 F14 36x36mm Forespørsel Tilbud
AT 126594 F16, F25 36x36mm Forespørsel Tilbud
