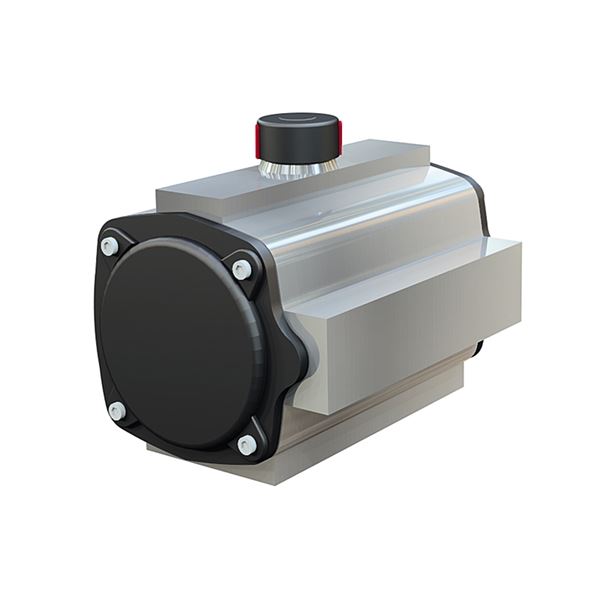

Pneumatisk aktuator AT 3830-

Pneumatisk dobbeltvirkende aktuatorer for on/off og regulering av kule, dreiespjeld eller andre ventiler der 90° vandring er aktuelt.

Temperatur (°C)-30 - 100
HovedmaterialeAluminium
UtførelsePneumatiskt dobbeltvirkende, Quarter turn, Pneumatiskt dobbeltvirkende

Varianter

Artikkelnummer Maks. dreiemoment (Nm) Tilkobling i henhold til ISO 5211 socket Avs.dato Antall
AT 100357 12 F03 9x9mm Forespørsel Tilbud
AT 100378 19,5 F03/F05 11x11mm Forespørsel Tilbud
AT 100381 19,5 F04 11x11mm Forespørsel Tilbud
AT 100405 41 F05 14x14mm Forespørsel Tilbud
AT 100414 77 F05/F07 17x17mm Forespørsel Tilbud
AT 100366 118 F05/F07 17x17mm Forespørsel Tilbud
AT 100387 175 F07/F10 17x17mm Forespørsel Tilbud
AT 100399 291 F07/F10 22x22mm Forespørsel Tilbud
AT 100408 433 F10 22x22mm Forespørsel Tilbud
AT 100420 718 F10/F12 27x27mm Forespørsel Tilbud
AT 100360 1038 F10/F14 36x36mm Forespørsel Tilbud
AT 100372 1413 F14 36x36mm Forespørsel Tilbud
AT 100393 2172 F16 46x46mm Forespørsel Tilbud
AT 100396 3461 F16 46x46mm Forespørsel Tilbud
AT 125063 4816 F16, F25 55x55mm Forespørsel Tilbud
AT 100363 1038 F10/F14 36x36mm Forespørsel Tilbud
AT 100369 118 F05/F07 17x17mm Forespørsel Tilbud
AT 100384 19,5 F05 14x14mm Forespørsel Tilbud
AT 100390 175 F07/F10 17x17mm Forespørsel Tilbud
AT 100402 291 F07/F10 22x22mm Forespørsel Tilbud
AT 100411 433 F10 22x22mm Forespørsel Tilbud
AT 100417 77 F05/F07 17x17mm Forespørsel Tilbud
AT 100423 718 F10/F12 27x27mm Forespørsel Tilbud
AT 125061 19,5 F05 14x14mm Forespørsel Tilbud
AT 125062 1384 F10/F12 36x36mm Forespørsel Tilbud
AT 125221 41 F05 14x14mm Forespørsel Tilbud
AT 125223 3461 F16 46x46mm Forespørsel Tilbud
AT 125224 4816 F16, F25 55x55mm Forespørsel Tilbud
AT 126587 175 F07/F10 17x17mm Forespørsel Tilbud
AT 126588 291 F07/F10 22x22mm Forespørsel Tilbud
AT 126589 433 F10 22x22mm Forespørsel Tilbud
AT 126590 1038 F10/F14 36x36mm Forespørsel Tilbud
AT 126591 1413 F14 36x36mm Forespørsel Tilbud
AT 126593 3461 F16 46x46mm Forespørsel Tilbud
AT 126595 4816 F16, F25 36x36mm Forespørsel Tilbud
AT 129434 77 F05/F07 17x17mm Forespørsel Tilbud
AT 129435 175 F07/F10 17x17mm Forespørsel Tilbud
AT 125222 2172 F16 46x46mm Forespørsel Tilbud
AT 100375 F14 36x36mm Forespørsel Tilbud
AT 126594 F16, F25 36x36mm Forespørsel Tilbud

Tilbehør

Pneumatisk aktuator AT 3830-

Pneumatisk dobbeltvirkende aktuatorer for on/off og regulering av kule, dreiespjeld eller andre ventiler…

Velg

Produktinformasjon

Bruksområde

Pneumatiske Aktuatorer for Moderate Applikasjoner Type Rack & Pinion

AMA-tekst

UEC.21 Ventilaktuatorer, pneumatiske, to-posisjons uten fjærretur.

Aktuatorer AT 3830 Pneumatisk, dobbeltvirkende for on/off og regulering av kule-, dreie-, og pluggventiler der 90°C vridning er ønskelig.

Kvalitetssikring

AFS 2023:5, 8 paragraf, ATEX 94/9/EG

Produktet er CE-merket

Produktmerking: Fig.nr., serie nr, maks tillatte driftstrykk
Produsent
CE-merking

Funksjon og design

Aktuator med lineær momentkurve. Monteringshull iht. ISO 5211 og DIN 3337, for standardisert feste til ventilen. Endestykker med justeringsskrue for slaglengde (5°). Mekaniske endeposisjoner som standard. Stempelkraften overføres via den roterende akselen til ventilstammen (90° +- 0,5°). Montering av tilbehør iht. NAMUR (VDE/VDI 3845)

Tekniske data

Hovedmateriale: Aluminium

Inngående materialer: Aluminium, Stål

Temperatur (°C): -30 - 100

Maks. dreiemoment (Nm): 14 - 6421

ETIM klassifisering: EC011197 - Pneumatisk servomotor for ventiler

BK04-kode: 20712 aktuator

Installasjon og vedlikehold

Mulig monteringsposisjon: Vertikal, Horisontal

Kontrollenheten kan installeres både innendørs og utendørs i alle posisjoner. Unngå imidlertid å montere enheten med lufttilkoblingene vendt oppover for å minimere risikoen for at vann og skitt trenger inn.
