Puhaltimilla varustetut lattiakonvektorit

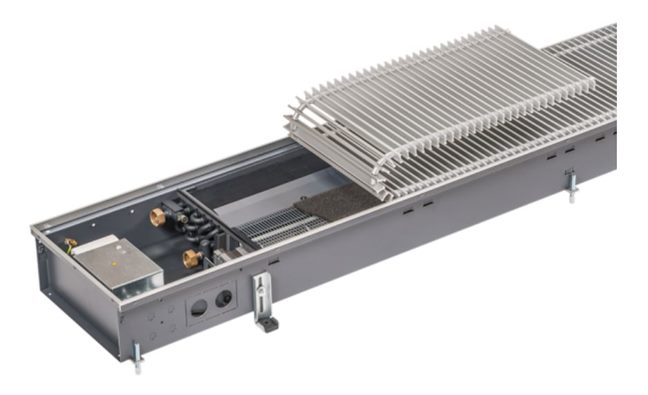

Käytännölliset Kampmann-lattiakonvektorit ovat huomaamattomia sekä energiatehokkaita.

Suurien sekä valoa lisäävien julkisivuikkunoiden käyttö on lisääntynyt viime vuosina mittavasti modernissa arkkitehtuurissa. Näyttävät ikkunat aiheuttavat kuitenkin helposti vedon ja kylmävaluman syntymistä ikkunoiden edessä. Kylmän ilman pääsyn sisään voi estää radiaattoreilla, jotka asennetaan ikkunan alle tai eteen. Huomaamattomin ja käytännöllisin vaihtoehto näihin tilanteisiin on lattian alle asennettavat lattiakonvektorit. Lattiakonvektorit on varustettu puhaltimilla ja ne soveltuvat sekä lämmitykseen että jäähdytykseen.

Lattiakonvektorin toiminta (mallit QK ja HK)

Lattiapatterit on tarkoitettu lämmitykseen tai jäähdytykseen. Hiljakäyntinen poikkivirtauspuhallin tehostaa virtausta ja tehoa.
Lämmitettäessä kylmä ilma virtaa katosta ikkunan edessä lattiaan. Kampmann lattiakonvektorin poikkivirtauspuhallin imee kylmän ilman lattiakanavalämmittimeen ja puhaltaa lämmitetyn ilman ”ikkunaverhona” ylöspäin. Kampmann tarjoaa valmiin ohjausjärjestelmän, joko VAK’ista käsin tai erillisellä seinälle asennettavalle Katherm-ohjausyksiköllä.

Vastaava periaate toimii jäähdytyksessä. Tuote on saatavana myös neliputkijärjestelmänä, jolloin sama laite joko lämmittää tai jäähdyttää.


Älykäs säädin

Älykäs säädin toimii portaattomaan automaattiseen kierrosluvun säätöön (PI-säätö). Älykäs säädin ohjaa venttiiliä auki ja kiinni tehotarpeen mukaan. Laitteessa on maksimikierrosluvun lukinta. Laite sopii sekä kaksi- että neliputkijärjestelmiin.

Ohjaus kaukovalvonnasta (VAK:in kautta)

Kampmann lattiakonvektoriin on vakiona tehtaalla asennettu elektroniikkapiirikortti, johon VAK:ista voidaan tuoda analogijänniteviesti 0-10V, yhdellä kaapelilla.

VAKista tuleva ohjausviesti 0-10V ohjaa virran mukaan konvektorin toimintaa seuraavasti:

0-3VDC: Venttiilin toimilaite kiinni, puhallin pois päältä
3-9VDC: Toimilaite auki
4-9VDC: Puhaltimen portaaton ohjaus 0-100%

Suosituksena on, että VAK’ista tulevan ohjausviestin maksimivirta on 7V, jolloin puhaltimella varustettu konvektori on erittäin hiljainen.

Tutustu esitteisiin (englanniksi)

HK-esite.pdf (PDF document, 7 MB)

QK-esite.pdf (PDF document, 11.2 MB)
