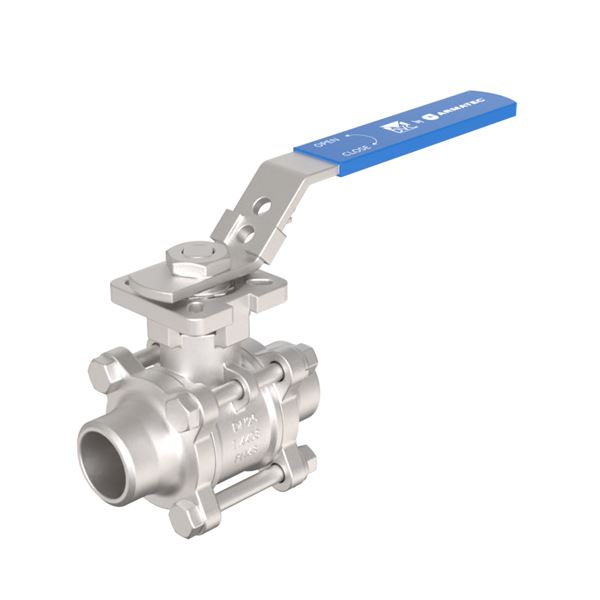

Kugleventil DVC7621

Robust industri kugleventil med svejseender og ISO topflange for direkte montering af aktuator. Dynamisk spindelpakdåse. Fødevaregodkendt iht. EU1935 & FDA

Dimensionsområde (DN)	15 - 100
PN	25
Temperatur (°C)	-29 - 204
Hovedmateriale	Rustfrit stål

Varianter
Produktinformation
Downloads
Tegninger

Varianter

Artikelnummer	Udførsel	DN	PN	Temperatur fra °C	Betjening	KVS værdi	Tilslutning 1
AT DVC7621000015	Full Bore	15	25	-29 - 204	Låsbart håndtag	26	ISO 1127 svejseender
AT DVC7621000020	Full Bore	20	25	-29 - 204	Låsbart håndtag	47	ISO 1127 svejseender
AT DVC7621000025	Full Bore	25	25	-29 - 204	Låsbart håndtag	83	ISO 1127 svejseender
AT DVC7621000032	Full Bore	32	25	-29 - 204	Låsbart håndtag	146	ISO 1127 svejseender
AT DVC7621000040	Full Bore	40	25	-29 - 204	Låsbart håndtag	232	ISO 1127 svejseender
AT DVC7621000050	Full Bore	50	25	-29 - 204	Låsbart håndtag	404	ISO 1127 svejseender
AT DVC7621000065	Full Bore	65	25	-29 - 204	Låsbart håndtag	671	ISO 1127 svejseender
AT DVC7621000080	Full Bore	80	25	-29 - 204	Låsbart håndtag	989	ISO 1127 svejseender
AT DVC7621000100	Full Bore	100	25	-29 - 204	Rørhåndtag	1806	ISO 1127 svejseender

Produktinformation

Anvendelsesområde

3-delt kugleventil som kan anvendes til afspærring af de fleste væsker og gasser, der forekommer i procesindustrien. Fuld lysning

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Energi- og miljøerklæring

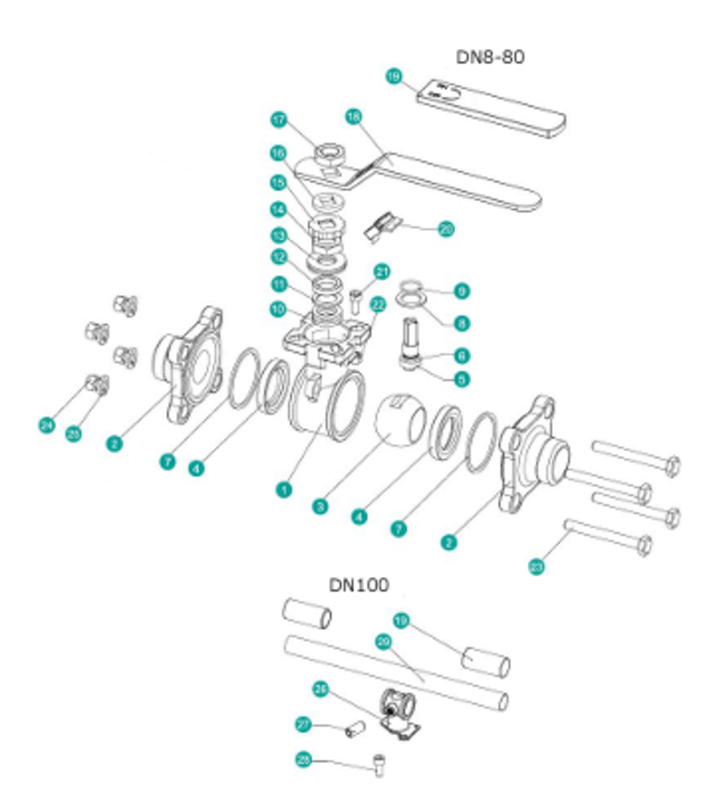

Materiale beskrivelse

Pos	Komponent	Materiale
1	Hus	Syrefast stål AISI 316 (1.4408, CF8M)
2	Tilslutningsende	Syrefast stål AISI 316L (1.4404, CF3M)
3	Kugle	Syrefast stål AISI 316 (1.4401)
4	Sæde	TFM 1600
5	Spindel	Syrefast stål AISI 316 (1.4401)
6	Antistatisk sikring	Syrefast stål AISI 316 (1.4401)
7	Huspakning	PTFE (polytetrafluoreten)
8	Trykskive	PTFE (polytetrafluoreten)
9	O-ring	FPM/FKM (fluorgummi)
10	Spindel pakning	PTFE (polytetrafluoreten)

Mål og vægt

Dimensionsområde (DN): 15 - 100

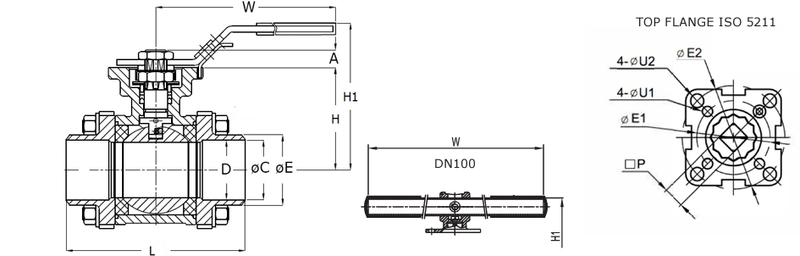

Mål

DN	15	20	25	32	40	50	65	80	100
L	75	90	100	110	125	150	160	220	270
H1	72	79	89	93	103	110	150	159	212
W	147	147	177	177	197	197	267	267	400
H	42	48.5	58.5	63	71.3	78.2	100	108.5	140
A	9	9	11	11	14	14	17	17	22
Netto vægt i (kg)	0.66	0.95	1.41	2.97	2.97	4.48	8.65	12.67	23.4

Funktion og design

Industriel kugleventil i syrefast, rustfrit stål CF8M. 3-delt konstruktion med "indbyggede flanger", hvor midterparten nemt kan afmonteres for vedligehold af ventilen.
Udblæsningssikret spindel, giver ud over en sikkerhedsforanstaltning fordelen af, at øge tætningen i spindelpakdåsen når trykket stiger.
Vedligeholdelsesfri dynamisk pakdåse med tallerkenfjedre, PTFE V-ringe og FPM O-ring giver optimal tætning og længere levetid

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Rustfrit stål, Øvrigt

Inkluderet materialekode: PTFE (polytetrafluoreten)

Temperatur (°C): -29 - 204

PN: 25

Tilslutning: ISO 1127 svejseender

ETIM klassifikation: EC011343 - Kugleventil

BK04 kode: 20702 Kugleventiler

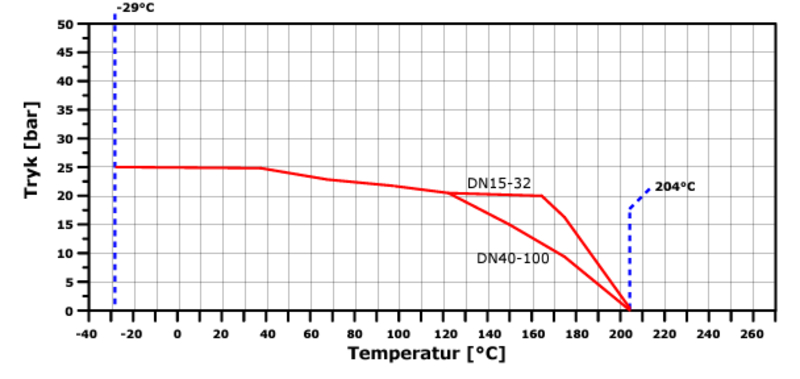

Tryk & temperatur kurve

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
