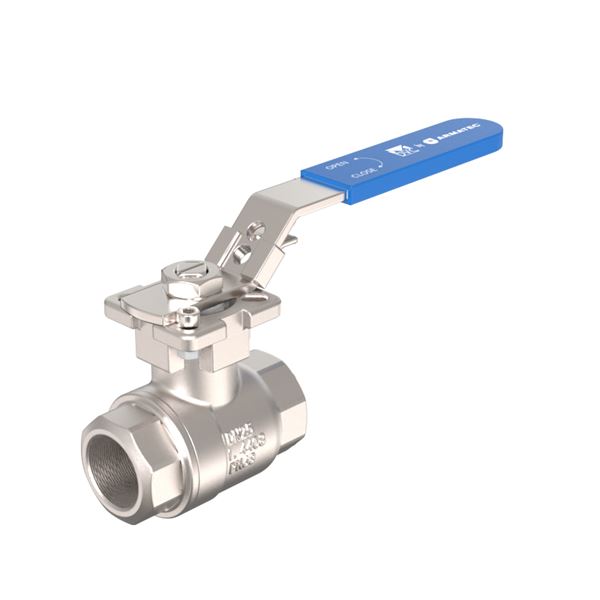

2-delt kuglehane med ISO 5211 montageflange. Fuld lysning
DimensionsomrÄde (DN) | 8 - 80 |
---|---|
PN | 63 |
Temperatur (°C) | -29 - 200 |
Hovedmateriale | Rustfrit stÄl |
Artikelnummer | DN | PN | Temperatur fra °C | Tilslutning | Betjening | KVS værdi |
---|---|---|---|---|---|---|
AT DVC7752000008 | 8 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 11 |
AT DVC7752000010 | 10 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 11 |
AT DVC7752000015 | 15 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 16 |
AT DVC7752000020 | 20 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 31 |
AT DVC7752000025 | 25 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 41 |
AT DVC7752000032 | 32 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 80 |
AT DVC7752000040 | 40 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 142 |
AT DVC7752000050 | 50 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 178 |
AT DVC7752000065 | 65 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 387 |
AT DVC7752000080 | 80 | 63 | -29 - 200 | Indvendig gevind ISO228-1 (G, BSPP) | Låsbart håndtag | 671 |
Kuglehane med mulighed for direkte montering af aktuator. Patenteret spindelkonstruktion, inspektionsvindue for Äbne/lukke funktion og pakdÄse. Fuld lysning.
AfspĂŠrringsventil til blandt andet:
Generel industri
Marine applikationer
Biogas
Damp
VarmeanlĂŠg
Vandbehandling
Ătsende medier
Olie og gas
Kemikalier
FĂždevarer og farmaceutiske produkter
KĂžleanlĂŠg
Ventilen har som standard fĂžlgende godkendelser:
TA-Luft, ATEX 2014/34/EU
Atex (Ex II 2G Exh IIC T6...T1 Gb og Ex II 2D Exh IIIC T85°C...T450°C Db),
SIL 2 (SIL 3 ved redundant montering, med 2 eller flere identiske ventiler efter hinanden)
EU1935 og FDA
Produktet er CE-mĂŠrket
CE mĂŠrkning stĂžrre end 1" iht. PED
Anmeldelsespligtig i henhold til REACH
Reach dato: 2025-07-21

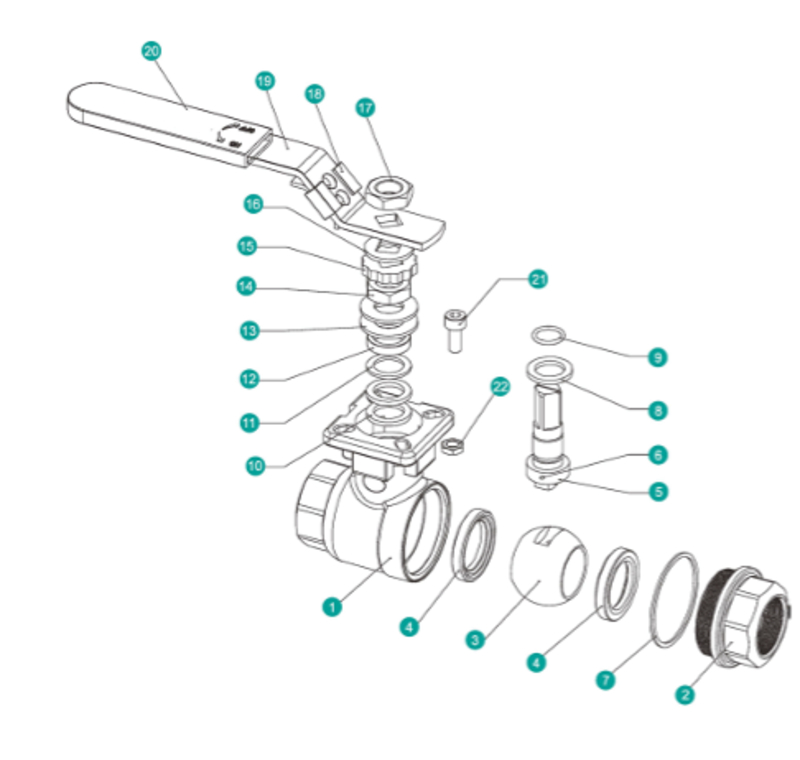

Pos | Komponent | Materiale |
---|---|---|
1 | Hus | Syrefast stÄl AISI 316 (1.4408, CF8M) |
2 | Tilslutningsende | Syrefast stÄl AISI 316 (1.4408, CF8M) |
3 | Kugle | Syrefast stÄl AISI 316 (1.4408, CF8M) |
4 | SĂŠde | PTFE (polytetrafluoreten) |
5 | Spindel | Syrefast stÄl AISI 316 (1.4401) |
6 | Antistatisk anordning | Syrefast stÄl AISI 316 (1.4401) |
7 | Huspakning | PTFE (polytetrafluoreten) |
8 | Spindel pakning | PTFE (polytetrafluoreten) |
9 | O-ring | FPM/FKM (fluorgummi) |
10 | V-ring | PTFE (polytetrafluoreten) |
11 | V-ring | PTFE (polytetrafluoreten) |
12 | BÞsning | Syrefast stÄl AISI 316 (1.4401) |
13 | Tallerkenfjedre | Rustfrit stÄl AISI 304 (1.4301) |
14 | SpindelmÞtrik | Rustfrit stÄl AISI 304 (1.4301) |
15 | LÄseblik | Rustfrit stÄl AISI 304 (1.4301) |
16 | Skive | Rustfrit stÄl AISI 304 (1.4301) |
17 | MÞtrik | Rustfrit stÄl A194-8 |
18 | LÄseanordning | Rustfrit stÄl AISI 304 (1.4301) |
19 | HÄndtag | Rustfrit stÄl AISI 304 (1.4301) |
20 | Greb | PVC (polyvinylklorid) |
21 | Stop bolt | Rustfrit stÄl A2-70 |
22 | MÞtrik | Rustfrit stÄl A2-70 |
DimensionsomrÄde (DN): 8 - 80

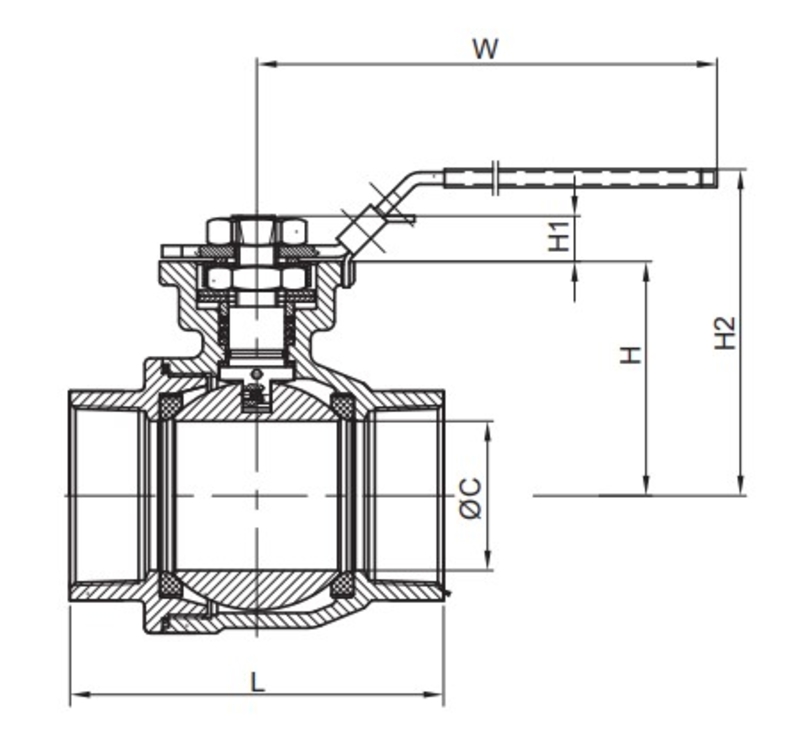

DN | L | H2 | W | H | ĂC | H1 | Netto vĂŠgt i (kg) |
---|---|---|---|---|---|---|---|
8 | 67 | 73 | 147 | 42.5 | 10.6 | 9 | 0.54 |
10 | 67 | 73 | 147 | 42.5 | 12.7 | 9 | 0.55 |
15 | 67 | 73 | 147 | 42.5 | 15 | 9 | 0.56 |
20 | 70.4 | 79 | 147 | 49 | 20 | 9 | 0.62 |
25 | 85 | 88 | 177 | 58 | 25 | 11 | 1.08 |
32 | 94 | 93 | 177 | 62.5 | 32 | 11 | 1.42 |
40 | 105 | 103 | 197 | 71.5 | 38 | 14 | 2.04 |
50 | 125 | 110 | 197 | 78.4 | 50 | 14 | 3.27 |
65 | 155 | 150 | 267 | 100 | 63.5 | 17 | 6.04 |
80 | 173 | 156 | 267 | 109 | 76 | 17 | 9.17 |

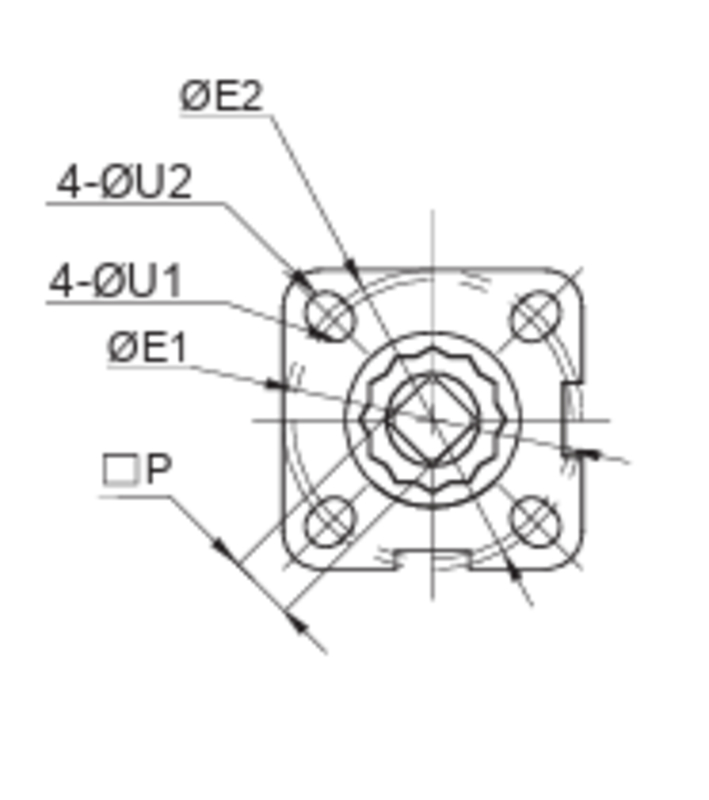

DN | PN | ISO 5211 | ĂE1 (mm) | ĂU1 (mm) | ĂE2 (mm) | ĂU2 (mm) | P | MAST Nm | Moment Nm (lĂžsrivningsmoment) * |
---|---|---|---|---|---|---|---|---|---|
DN08 / 1/4" | 63 | F03/F04 | 36 | 6 | 42 | 6 | 9 | 15 | 6.5 |
DN10 / 3/8" | 63 | F03/F04 | 36 | 6 | 42 | 6 | 9 | 15 | 6.5 |
DN15 / 1/2" | 63 | F03/F04 | 36 | 6 | 42 | 6 | 9 | 15 | 6.5 |
DN20 / 3/4" | 63 | F03/F05 | 36 | 6 | 50 | 7 | 9 | 15 | 7.8 |
DN25 / 1" | 63 | F04/F05 | 42 | 6 | 50 | 7 | 11 | 36 | 14.3 |
DN32 / 1 1/4" | 63 | F04/F07 | 42 | 6 | 70 | 9 | 11 | 36 | 24.7 |
DN40 / 1 1/2" | 63 | F05/F07 | 50 | 7 | 70 | 9 | 14 | 91 | 33.8 |
DN50 / 2" | 63 | F05/F07 | 50 | 7 | 70 | 9 | 14 | 91 | 49.4 |
DN65 / 2 1/2" | 63 | F07/F10 | 70 | 9 | 102 | 11 | 17 | 180 | 76.7 |
DN80 / 3" | 63 | F07/F10 | 70 | 9 | 102 | 11 | 17 | 180 | 131.3 |
* Moment er inkl. 30% sikkerhedsfaktor |
2-delt kuglehane i syrefast, rustfrit stĂ„l med dynamisk pakdĂ„se i PTFE. Velegnet til krĂŠvende opgaver. Integreret montageflange ISO 5211 gĂžr det nemt og hurtigt at montere aktuator uden brug af beslag og kobling. Denne kompakte unit er billigere, og giver fĂŠrre overgange samt mindre âslĂžrâ.
SPORBARHED:
Der foreligger materiale certifikat EN 10204/3.1. certifikat pÄ alle kugleventiler.
Hver ventil har et unikt serienummer
Hovedmateriale: Rustfrit stÄl
Hovedmateriale kode: Syrefast stÄl AISI 316 (1.4408, CF8M)
IndgĂ„ende materialer: Rustfrit stĂ„l, Ăvrigt
Inkluderet materialekode: Syrefast stÄl AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)

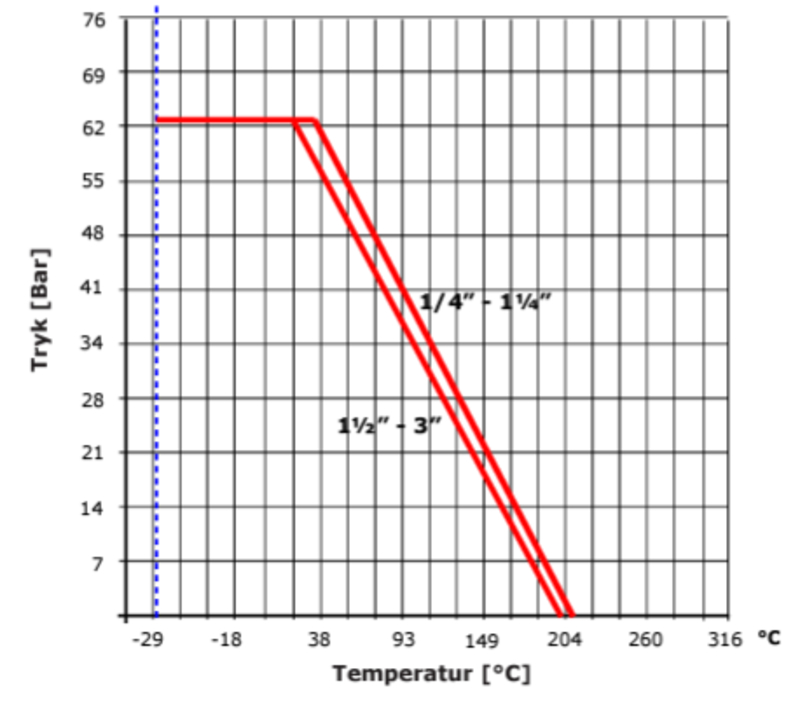

Temperatur (°C): -29 - 200
PN: 63
Tilslutning: Indvendig gevind ISO228-1 (G, BSPP)
DN | Max. Moment MAST (Nm) | NĂždvendigt moment (Nm) | |||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8 | 15 | 6.5 | |||||||||||||||||||||||||||
10 | 15 | 6.5 | |||||||||||||||||||||||||||
15 | 15 | 6.5 | |||||||||||||||||||||||||||
20 | 15 | 7.8 | |||||||||||||||||||||||||||
25 | 36 | 14.3 | |||||||||||||||||||||||||||
32 | 36 | 24.7 | |||||||||||||||||||||||||||
40 | 91 | 33.8 | |||||||||||||||||||||||||||
50 | 91 | 49.4 | |||||||||||||||||||||||||||
65 | 180 | 76.7 | |||||||||||||||||||||||||||
80 | 180 | 131.3 | |||||||||||||||||||||||||||
Momenter er inkl. 30% sikkerhedsfaktor |
Flowretning: Dobbeltvirkende
Mulig montage retning: Vertikal, Horisontal
Se installationsmanual
