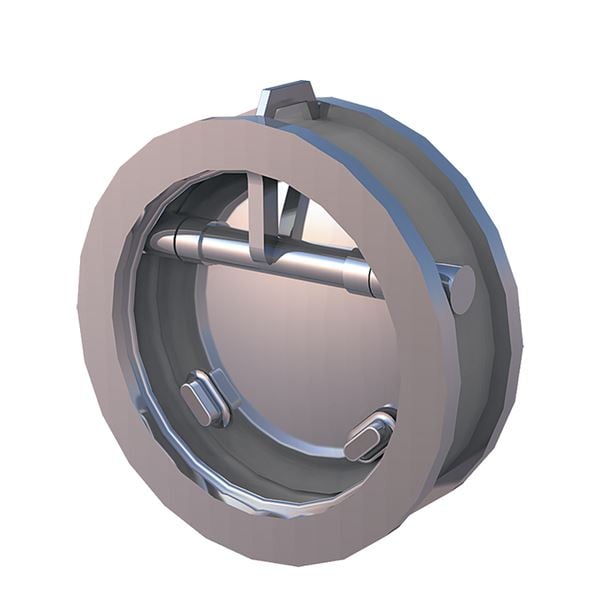

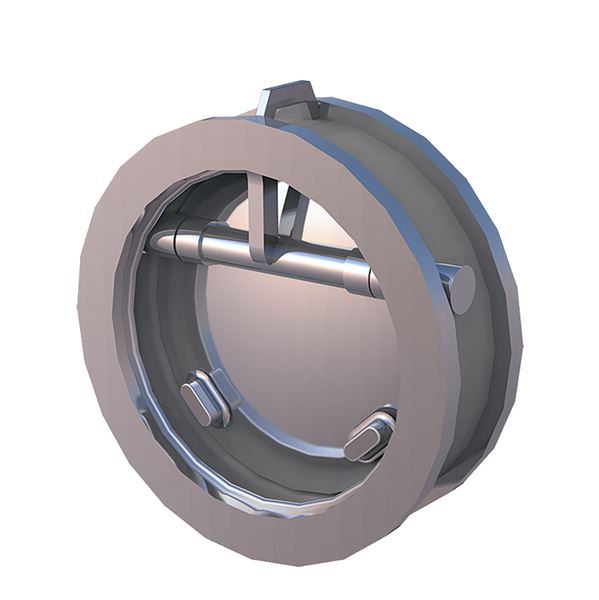

Kontraventil AT2646

Til væsker, gasser og damp. Særlig robust type hvor klappen lukker før mediet vender hvilket reducerer muligheden for trykslag

Dimensionsområde (DN)	50 - 1200
PN	10 - 63
Temperatur (°C)	-40 - 400
Hovedmateriale	Rustfrit stål

Varianter
Produktinformation
Downloads

Varianter

Artikelnummer	Udførsel	DN	PN	Temperatur fra °C
AT KV4402050U	Metalisk tættende, Uden fjeder	50	40	-40 - 400
AT KV4402065U	Metalisk tættende, Uden fjeder	65	40	-40 - 400
AT KV4402080	Med fjeder, Metalisk tættende	80	40	-40 - 400
AT KV4402100	Med fjeder, Metalisk tættende	100	40	-40 - 400
AT KV4402125	Med fjeder, Metalisk tættende	125	40	-40 - 400
AT KV4402150	Med fjeder, Metalisk tættende	150	40	-40 - 400

Produktinformation

Anvendelsesområde

Kontraventil til krævende driftsforhold, egnet til væske, slurry, gas og damp. Kontraventiler
anbefales ikke til pulserende flow i forbindelse med f.eks. stempelpumper.

Udbudstekst til rådgivere

PSE.31 Kontraventiler i væskesystemer

Kvalitetssikring

AFS 2023:5, PED 2014/68/EU

Produktet er CE-mærket

ISO5208 lækageklasse 1 (metallisk tættende ventiler)

Produktmærkning: Produktet er mærket med typeskilt

Energi- og miljøerklæring

Reach dato: 2025-04-23

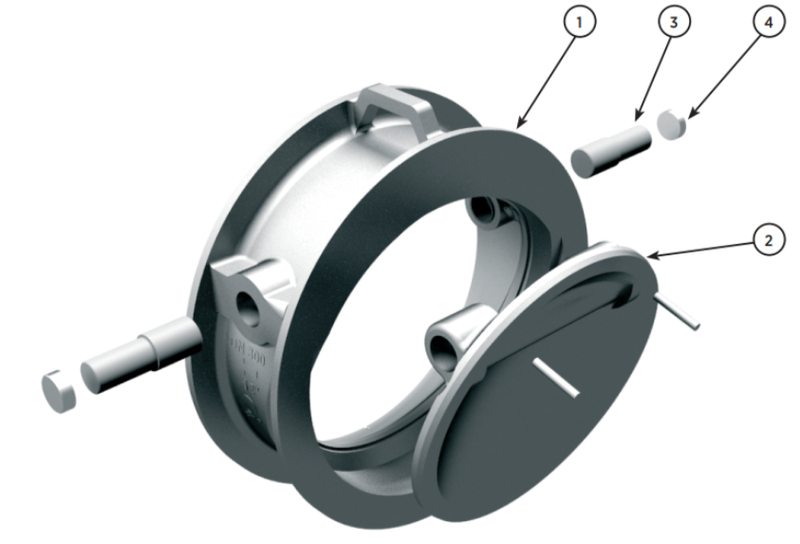

Materiale beskrivelse

Pos	Komponent	Materiale
1	Hus	Syrefast stål AISI 316 (1.4408, CF8M)
2	Klap	Syrefast stål AISI 316 (1.4408, CF8M)
3	Aksel	Syrefast stål AISI 316 (1.4401)
4	Dæksel	Syrefast stål AISI 316 (1.4401)

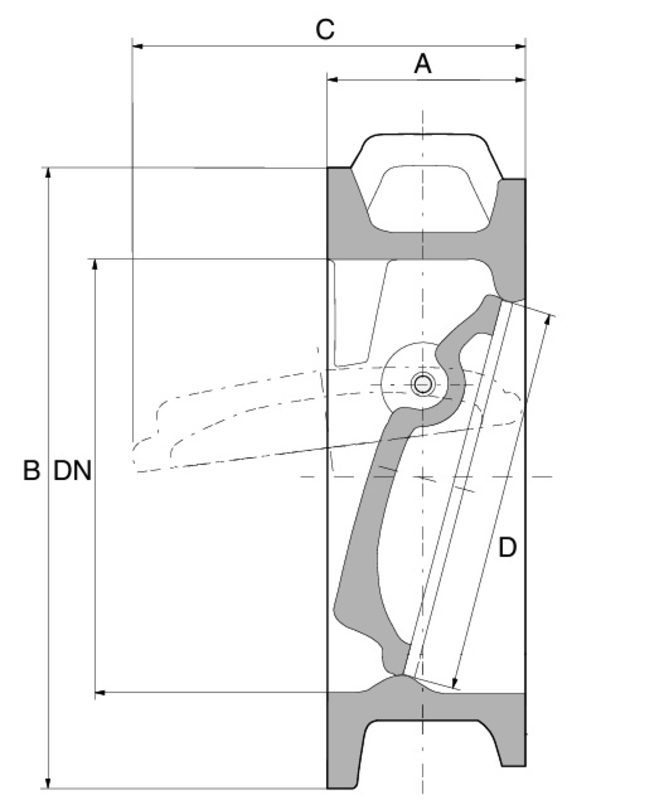

Mål og vægt

Dimensionsområde (DN): 50 - 1200

DN	A	B	C	D	Netto vægt i (kg)
50	43	107	60	44	1
65	46	127	70	58	1.1
80	64	162	102	90	2
100	64	162	102	90	3
125	70	194	120	112	4
150	76	219	140	135	6

Funktion og design

Kontraventilen har skråtstillet metallisk tættende klap og sæde hvilket giver korte
lukningstider. I ventiler med fjederbelastet klap AT 2646F (kun i størrelser over
DN80) lukker ventilen før at strømmen vender. Dette reducerer risikoen for trykslag.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Rustfrit stål

Inkluderet materialekode: Syrefast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): -40 - 400

PN: 10 - 63

Tilslutning: Flange EN1092

ETIM klassifikation: EC010596 - Flange kontraventil

BK04 kode: 20711 Kontraventiler

MagiCAD Link: https://redir.magicad.cloud/product/16826f10-5235-4100-a1d6-19857f018a72

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Vertikal, Horisontal

- Til indspænding mellem flanger
- Ventilen kan installeres i horisontelle ledninger og i vertikale ledninger med
flow opad
- Ved montering på horisontal rørledning skal ventilen placeres med sin spindel i
vandret position
- Pilen på ventilhuset viser flowretningen gennem ventilen
