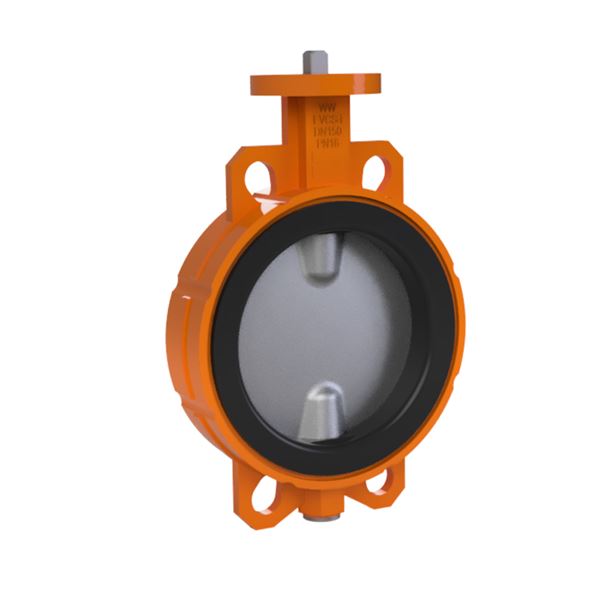

AT2313B-_IMG_3.jpg Prestera

Butterflyventiler AT BV1120250B

Butterflyventilen er en enkel og solid afspærringsventil med en række fordele. F.eks. påvulkaniseret liner samt garanteret 100% afspærring i begge retninger.

Tekniske specifikationer

ProduktserieButterflyventil EVCSi-JSN
DN250
PN16
Temperatur fra °C-20 - 110
TilslutningFlange EN1092

Artikelinformation

Wouter Witzel butterflyventil EVCSi -JSN AT2313B-250

RSK förpackningstyp: NE Oförpackad

Oprindelsesland: NL Nederlandende

Told tarif no.: 84818085

Pakkestørrelse: 0

: 0

: 0

: 0

Energi- og miljøerklæring

Reach date: 2026-03-03

Mål og vægt

Netto vægt i (kg): 23

Bruttovægt i (kg): 23

DN: 250

Mål A (mm): 250

Mål B (mm): 315

Mål C (mm): 68

Mål D (mm): 194

Mål E (mm): 245

Mål F (mm): 15

Mål G (mm): 24

Mål H (mm): 22

Tekniske data

Antal tilslutninger: 1

Tilslutning 1: Flange EN1092

Tilslutning 1 - spec.: PN6/10/16 (CL150 ANSI)

Tilslutning bemærkninger: Disse ventiler passer mellem flanger PN6-PN10-PN16 og ANSI CL150.

PN: 16

Temperatur fra °C: -20 - 110

Valgte udførsel: Ventiler

Udførsel: Fri spindel

Lækagerate: Rate A acc. to EN 12266-1:2012

Media: Luft, Brakvand, Kold vand, Kølevand, Ethylalkohol, Ethylenglykol, Glykol, Varmt vand, Varm luft, Varmt tapvand, Neutrale gasser, Nitrogen, Propylenglykol, Saltopløsninger, Havvand, spildevand, Tapvand, Vand 50% Glykol

Korrosionsklasse: C3 (EN ISO 12944-2)

KVS værdi: 6085

Tilslutning iht. ISO5211: F10

Spindeltype: Parellel firkant

Spindelmål: 22x22mm

Betjening: Fri aksel

Nødvendigt moment (Nm): 276

Downloads

Tegninger

Varianter

Artikelnummer DN PN Temperatur fra °C Betjening Korrosionsklasse
AT BV1122050B 50 16 -20 - 110 Håndtag C3 (EN ISO 12944-2)
AT BV1122065B 65 16 -20 - 110 Håndtag C3 (EN ISO 12944-2)
AT BV1122080B 80 16 -20 - 110 Håndtag C3 (EN ISO 12944-2)
AT BV1122100B 100 16 -20 - 110 Håndtag C3 (EN ISO 12944-2)
AT BV1122125B 125 16 -20 - 110 Håndtag C3 (EN ISO 12944-2)
AT BV1122150B 150 16 -20 - 110 Håndtag C3 (EN ISO 12944-2)
AT BV1146500B-PN16 500 16 -20 - 110 Håndhjulsgear C3 (EN ISO 12944-2)
AT BV1146600B-PN16 600 16 -20 - 110 Håndhjulsgear C3 (EN ISO 12944-2)
AT BV1120065B 65 16 -20 - 110 Fri aksel C3 (EN ISO 12944-2)
AT BV1120080B 80 16 -20 - 110 Fri aksel C3 (EN ISO 12944-2)
AT BV1120200B 100 16 -20 - 110 Fri aksel C3 (EN ISO 12944-2)
AT BV1120125B 125 16 -20 - 110 Fri aksel C3 (EN ISO 12944-2)
AT BV1120150B 150 16 -20 - 110 Fri aksel C3 (EN ISO 12944-2)
AT BV1120250B 250 16 -20 - 110 Fri aksel C3 (EN ISO 12944-2)
AT BV1120300B 300 16 -20 - 110 Fri aksel C3 (EN ISO 12944-2)
