Högkvalitativ fulluggad ventil tillverkad av segjärn med disk i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2316B för pålitlig och effektiv funktion.
21 300 SEK
Leverans från lager
| Produktserie | Vridspjällventil AT 2316B |
|---|---|
| DN | 200 |
| PN | 16 |
| Temperatur (°C) | -20 - 110 |
| Anslutning | Flänsad EN1092 |

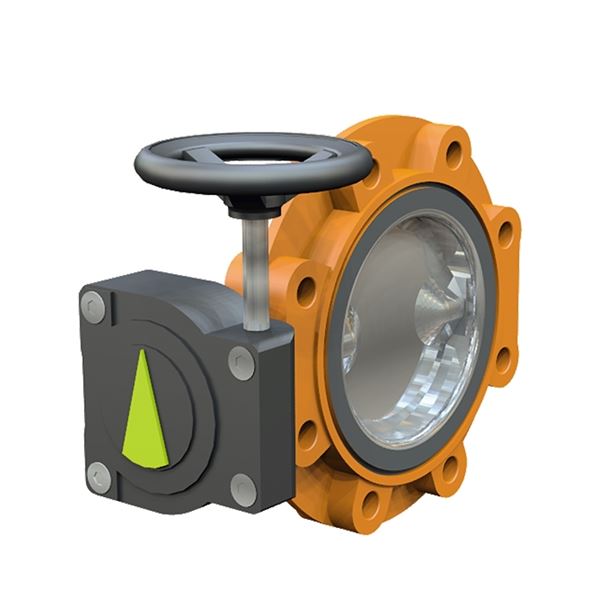

Vridspjäll DN200, PN16, snäckväxel
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder samt full lug för
inspänning mellan flänsar.
Ventilhus i segjärn GGG40.
Foder i EPDM,
spjällskiva och spindel i
rostfritt duplex stål 1.4470/1.4462
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.
Ursprungsland: NL Nederländerna
Tullstatnr: 84818085
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Reach datum: 2026-03-03
Reachnoteringar: Produkten omfattas EJ av REACH
Nettovikt (kg): 22
Bruttovikt (kg): 22
DN: 200
Mått A (mm): 200
Mått B (mm): 262
Mått C (mm): 56
Mått D (mm): 158
Mått E (mm): 204
Mått F (mm): 14
Mått G (mm): 19
Mått H (mm): 17
Antal anslutningar: 1
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: PN16
Anslutning noteringar: Dessa ventiler passar mellan flänsar PN16
PN: 16
Temperatur (°C): -20 - 110
Utförande typ: Ventiler
Max designtryck bar(g): 16
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Bräckt vatten, Kallvatten, Kylvatten, Etylalkohol, Etylenglykol, Glykol, Värmevatten, Tappvarmvatten, Propylenglykol, Havsvatten, Tappvatten, Vatten eller upp till 50% glykolblandning
Korrosionsskydd: C3 (EN ISO 12944-2)
KVS: 4095
Anslutning enligt ISO 5211: F07
Spindeltyp: Parallell fyrkant
Mått på spindel: 17x17mm
Manöver: Snäckväxel
Erfordrat moment (Nm): 141
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 2316BS40 | 40 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2026-05-14 | 6 600 SEK | |
| AT 2316BS50 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2026-05-14 | 6 600 SEK | |
| AT 2316BS65 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2026-05-14 | 6 900 SEK | |
| AT 2316BS80 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2026-05-14 | 7 500 SEK | |
| AT 2316BS100 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2026-05-14 | 8 900 SEK | |
| AT 2316BS125 | 125 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2026-05-14 | 11 000 SEK | |
| AT 2316BS150 | 150 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2026-05-14 | 14 500 SEK | |
| AT 2316BV150 | 150 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-05-14 | 15 700 SEK | |
| AT 2316BV200 | 200 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-05-14 | 21 300 SEK | |
| AT 2316B-200-PN10 | 200 | 10 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2026-05-21 | 21 000 SEK | |
| AT 2316BV250 | 250 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-05-28 | 34 100 SEK | |
| AT 2316BV300 | 300 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-05-28 | 41 600 SEK | |
| AT 2316BV350 | 350 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-05-28 | 61 100 SEK | |
| AT 2316BV400 | 400 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-05-28 | 104 900 SEK | |
| AT 2316BV450 | 450 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-05-28 | 137 200 SEK | |
| AT 2316BV500 | 500 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-06-11 | 162 800 SEK | |
| AT 2316BV600 | 600 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2026-06-11 | 215 500 SEK |
