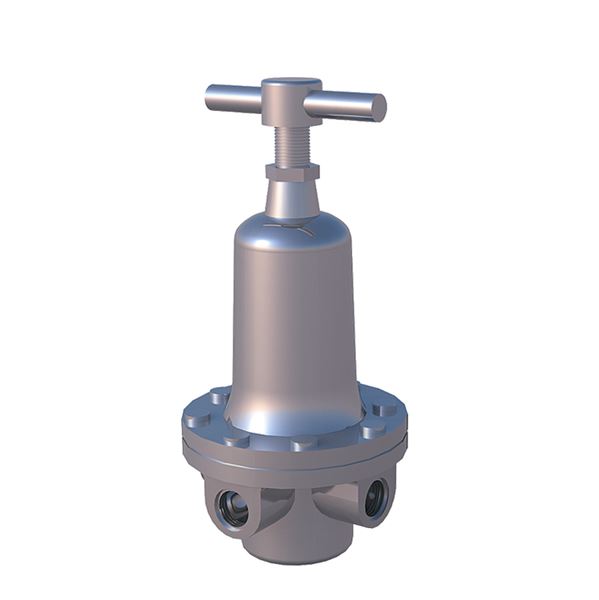

Reducerventil AT 4240A

För tryckreducering av vatten, luft och andra neutrala vätskor och gaser.

Dimensionsområde (DN)15 - 25
Tryckklass (PN)0 - 25
Temperatur (°C)0 - 150
HuvudmaterialRostfritt stål

Varianter

Artikelnummer DN PN KVS Lågtryck bar(g) Avs.datum Bruttopris Antal
AT 4240A15-1P0,2-3 15 25 1 0,2 - 3 2026-10-23 Beställningsvara 23 800 SEK
AT 4240A15-1P2-10 15 25 2 - 10 2026-10-23 Beställningsvara 23 800 SEK
AT 4240A15-4P0,2-3 15 25 0,2 - 3 2026-10-23 Beställningsvara 29 700 SEK
AT 4240A15-4P2-10 15 25 2 - 10 2026-10-23 Beställningsvara 29 700 SEK
AT 4240A15-4P6-16 15 25 6 - 16 2026-10-23 Beställningsvara 29 700 SEK
AT 4240A20-4P0,2-3 20 25 0,2 - 3 2026-10-23 Beställningsvara 31 900 SEK
AT 4240A20-4P2-10 20 25 2 - 10 2026-10-23 Beställningsvara 31 900 SEK
AT 4240A20-4P6-16 20 25 6 - 16 2026-10-23 Beställningsvara 31 900 SEK
AT 4240A25-4P0,2-3 25 25 0,2 - 3 2026-10-23 Beställningsvara 31 900 SEK
AT 4240A25-4P2-10 25 25 2 - 10 2026-10-23 Beställningsvara 31 900 SEK
AT 4240A25-4P6-16 25 25 6 - 16 2026-10-23 Beställningsvara 31 900 SEK
AT 4240A25-7,5P0,5-3 25 25 0,5 - 3 2026-10-23 Beställningsvara 32 800 SEK
AT 4240A25-7,5P2-10 25 25 2 - 10 2026-10-23 Beställningsvara 32 800 SEK
AT 4240A25-7,5P6-16 25 25 6 - 16 2026-10-23 Beställningsvara 32 800 SEK

Produktinformation

Användningsområde

För tryckreducering av vatten och luft.

AMA-text

PSE.21 Tryckstyrda ventiler i vätskesystem
Reducerventil AT 4240A,G... av rostfritt syrafast stål, inställbart lågtryck 0,2-3, alt. 2-10, alt. 6-16 bar.

Kvalitetssäkring

Märkning på produkt: Fabrikat, anslutning och pil visande flödesriktning.

Mått och vikt

Dimensionsområde (DN): 15 - 25

Funktion och konstruktion

Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Ventilen är tät vid nollförbrukning och lågtrycket är konstant. Ventilhuset har uttag för mätning av lågtrycket (G1/4).

Manometer medföljer endast vid separat beställning.

Tekniska data

Huvudmaterial: Rostfritt stål

Ingående material: Rostfritt stål

Temperatur (°C): 0 - 150

Tryckklass (PN): 0 - 25

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC010122 - Tryckreduceringsventil

Installation och underhåll

Skall monteras i horisontalt rör med fjäderkåpan antingen uppåt eller nedåt, när media är ånga skall fjäderkåpan peka nedåt.
