Kulventiler med reducerat genomlopp av stål/CPTFE med invändiga gängor och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak ånga, gas, varmt och kallt vatten.
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 100 - 125 |
| Temperatur (°C) | -28 - 220 |
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3560-15 | Reducerat genomlopp | 15 | 125 | -28 - 220 | Låsbar spak | 6,9 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-03 | 1 950 SEK | |
| AT 3560-20 | Reducerat genomlopp | 20 | 125 | -28 - 220 | Låsbar spak | 12,7 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-03 | 2 170 SEK | |
| AT 3560-20PK | Reducerat genomlopp | 20 | 125 | -28 - 260 | Låsbar spak | 12,7 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-08 | 3 190 SEK | |
| AT 3560-25 | Reducerat genomlopp | 25 | 125 | -28 - 220 | Låsbar spak | 29,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-03 | 2 830 SEK | |
| AT 3560-25PK | Reducerat genomlopp | 25 | 125 | -28 - 260 | Låsbar spak | 29,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-08 | 4 360 SEK | |
| AT 3560-32 | Reducerat genomlopp | 32 | 125 | -28 - 220 | Låsbar spak | 48,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-03 | 3 330 SEK | |
| AT 3560-32PK | Reducerat genomlopp | 32 | 125 | -28 - 260 | Låsbar spak | 48,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-08 | 6 100 SEK | |
| AT 3560-40 | Reducerat genomlopp | 40 | 100 | -28 - 220 | Låsbar spak | 73,1 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-03 | 4 310 SEK | |
| AT 3560-50 | Reducerat genomlopp | 50 | 64 | -28 - 220 | Låsbar spak | 107,5 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-07-03 | 6 000 SEK |
Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra…
Välj
Pneumatiska enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller där…
Välj
Reservdelssats till 3-delade kulventiler i 3500 serien. (3500/3505/3520/3525/3540/3545/3560/3565)
VäljAvstängningsventil för i huvudsak:
- Petroleum produkter
- Varmt och kallt vatten samt tryckluft
- Ånga, mättad
PSB.1 Kulventiler

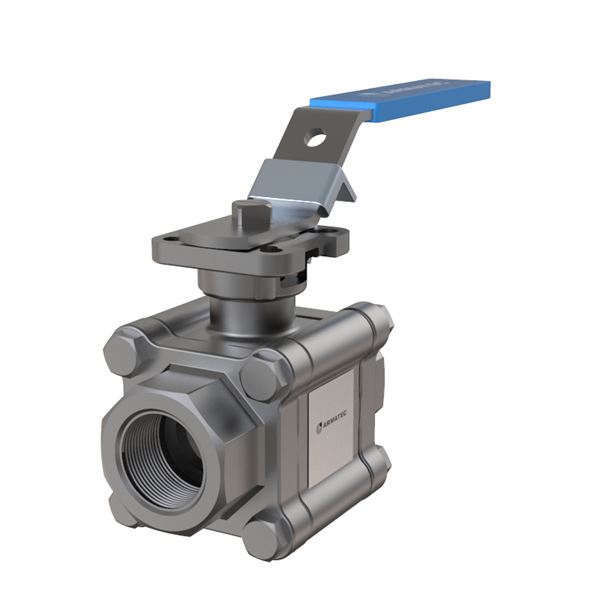

Kulventil i stål AT 3560... , med reducerat genomlopp, invändig gänga och stålhandtag. Packbox av kolfylld PTFE.
AFS 2023:5, PED 2014/68/EU
Produkten är CE-märkt
Provning sker enligt ISO 5208. Läckageklass A gäller för ventiltypen. Ventilen är typgodkänd enligt TA-luft. Materialintyg enligt EN 10204-3.1 finns tillgängligt.
Märkning på produkt: Fabrikat, DN, PN, materialkod, CE. I förekommande fall även flödesriktning. QR kod.

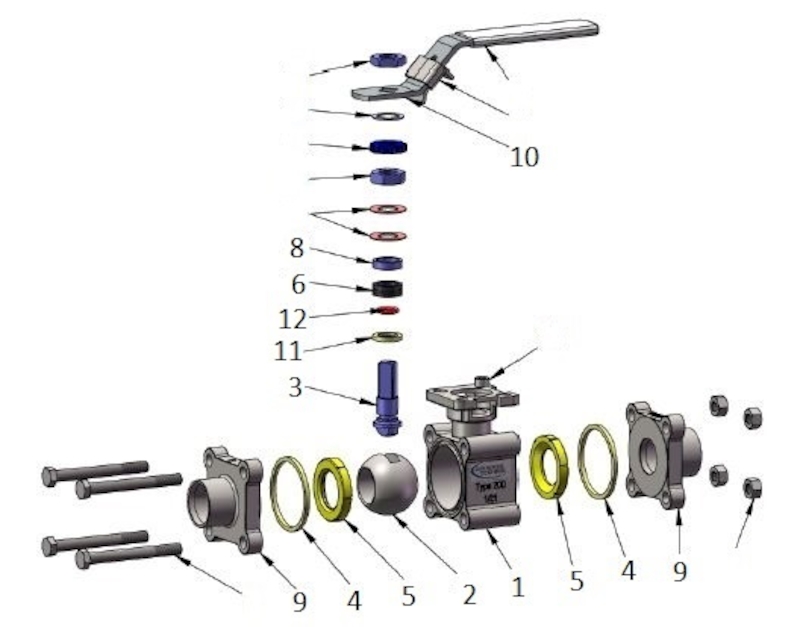

| Pos | Komponent | Material | |||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) | |||||||||||||||||||||||||||||||||
| 2 | Kula | Syrafast stål AISI 316 (1.4401) | |||||||||||||||||||||||||||||||||
| 3 | Spindel | Syrafast stål AISI 316 (1.4401) | |||||||||||||||||||||||||||||||||
| 4 | Ventilhuspackning * | PTFE (polytetrafluoreten) | |||||||||||||||||||||||||||||||||

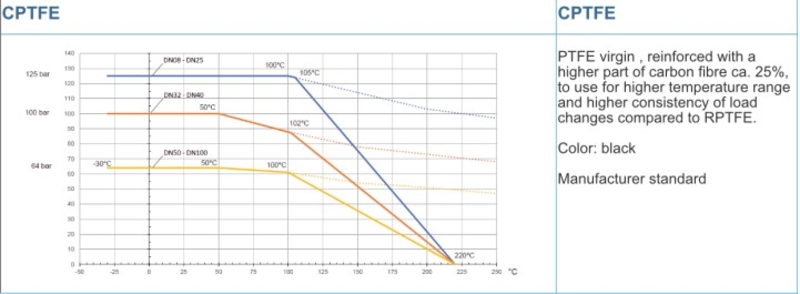

| 5 | Sätesring * | Kolfylld PTFE | |||||||||||||||||||||||||||||||||
| 6 | Spindelpackning * | Övrigt | |||||||||||||||||||||||||||||||||
| 7 | N.A. | ||||||||||||||||||||||||||||||||||
| 8 | Stödring | Övrigt | |||||||||||||||||||||||||||||||||
| 9 | Ändstycke/Gavlar | Stål GP240GH N (1.0619) | |||||||||||||||||||||||||||||||||
| 10 | Handspak | Rostfritt stål | |||||||||||||||||||||||||||||||||
| 11 | Tätningsring | Glasfylld PTFE (15%) | |||||||||||||||||||||||||||||||||
| 12 | O-ring * | FPM/FKM (fluorgummi) | |||||||||||||||||||||||||||||||||
| Andra material på förfrågan , bl.a. glasfiberarmerad PTFE eller PEEK. För tex högre temperaturer. *Ingår i reservdelskit 3530Rxxx |
|||||||||||||||||||||||||||||||||||
Dimensionsområde (DN): 15 - 50

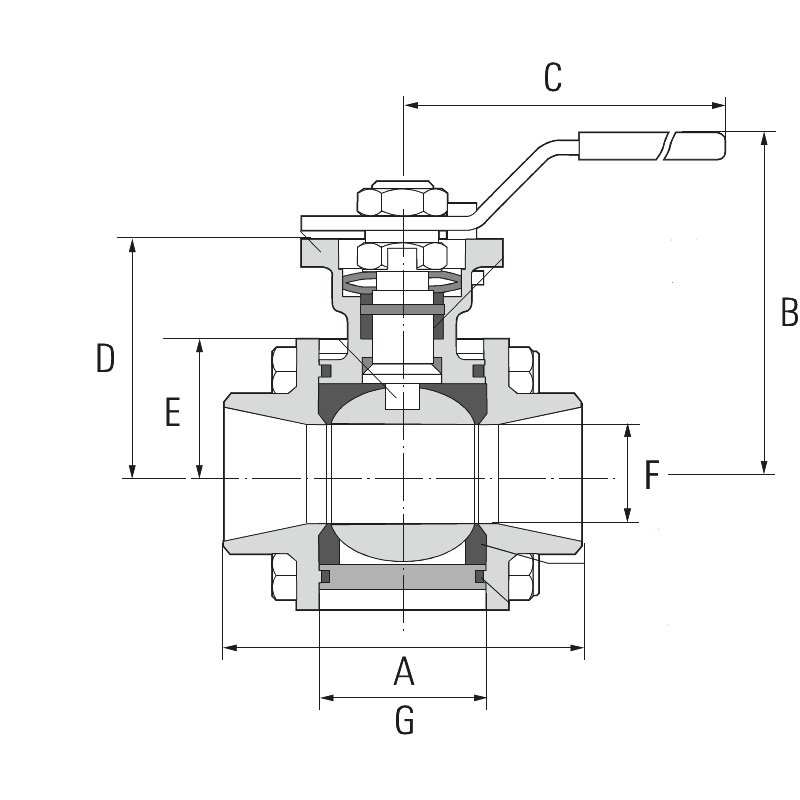

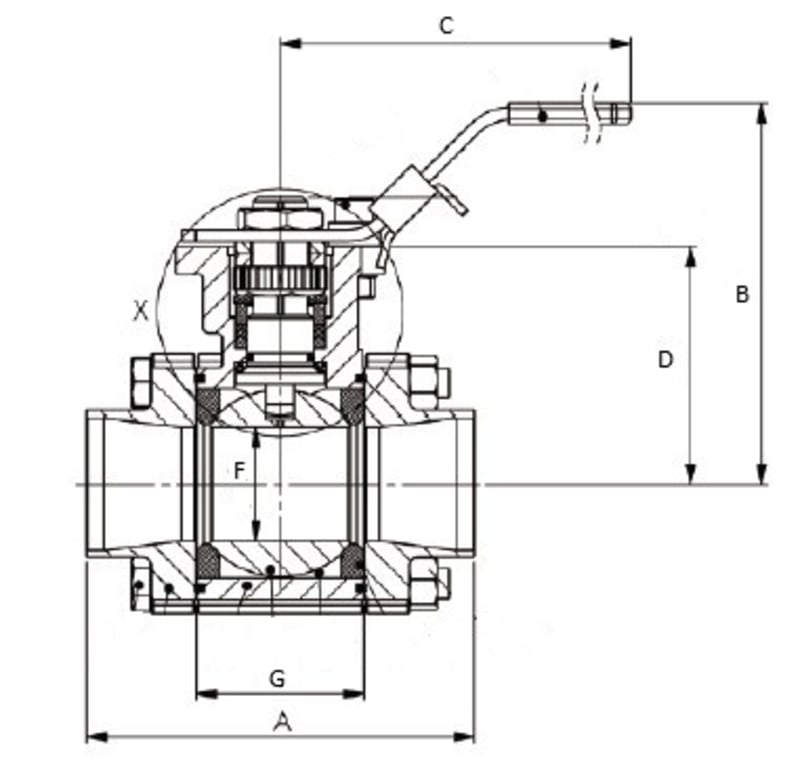

| DN | A | B | C | D | F | G | Nettovikt (kg) |
|---|---|---|---|---|---|---|---|
| 15 | 75 | 76.6 | 140 | 42.6 | 10 | 24.5 | 0.9 |
| 20 | 75 | 76.6 | 140 | 42.6 | 15 | 24.5 | 0.9 |
| 25 | 90 | 81.7 | 140 | 46.8 | 20 | 31.4 | 1.4 |
| 32 | 110 | 98.3 | 170 | 59.3 | 25 | 41.3 | 2.2 |
| 40 | 115 | 101.6 | 170 | 62.6 | 32 | 48.4 | 3.5 |
| 50 | 130 | 128 | 230 | 79 | 32 | 56.3 | 2.9 |
Tredelad kulventil för enkel service och underhåll.
Homogen flytande kula för tät avstängning och lågt tryckfall.
Självkompenserande spindelpackning ger tät ventil vid hög manövreringsfrekvens.
Utblåsningssäker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag.
Monteringsfläns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större än DN50 har runt ventilhus/monteringsfläns.
Huvudmaterial: Stål
Huvudmaterialkod: Stål GP240GH N (1.0619)
Ingående material: Rostfritt stål, Stål, Övrigt
Ingående materialkod: Syrafast stål AISI 316 (1.4401), Stål GP240GH N (1.0619), PTFE (polytetrafluoreten), Kolfylld PTFE
Temperatur (°C): -28 - 220
Tryckklass (PN): 100 - 125
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
| Artikelnummer | KVS | Utförande | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Anslutning enligt ISO 5211 | Mått på spindel |
|---|---|---|---|---|---|---|---|---|
| 3560-15 | 6.9 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | F03/F04 | 9x9mm |
| 3560-20 | 12.7 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | F03/F04 | 9x9mm |
| 3560-20PK | 12.7 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | F03/F04 | 9x9mm |
| 3560-25 | 29.2 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | F03/F04 | 9x9mm |
| 3560-25PK | 29.2 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | F03/F04 | 9x9mm |
| 3560-32 | 48.2 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | F04/F05 | 11x11mm |
| 3560-32PK | 48.2 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | F04/F05 | 11x11mm |
| 3560-40 | 73.1 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | F04/F05 | 11x11mm |
| 3560-50 | 107.5 | Reducerat genomlopp | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | F05/F07 | 14x14mm |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)

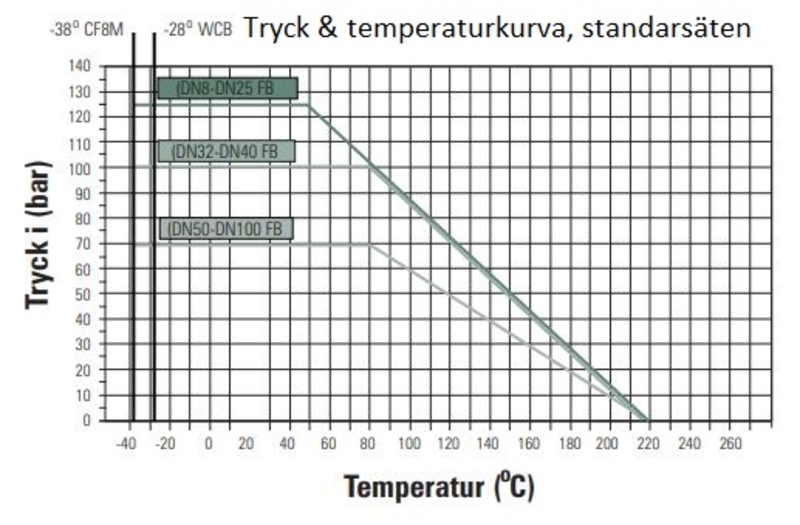

Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)

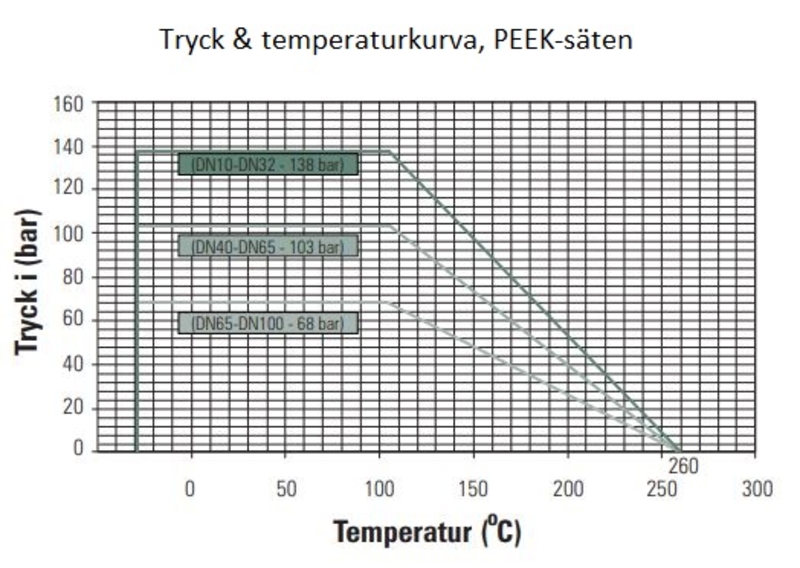

Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
