Kulventiler av rostfritt stÄl/PTFE med fullt genomlopp, invÀndiga gÀngor och fÀstflÀns för manöverdon. LÀmplig att automatisera. För i huvudsak syror och saltlösningar, gas, Änga, varmt och kallt vatten.
| DimensionsomrÄde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 63 |
| Temperatur (°C) | -29 - 180 |
| Huvudmaterial | Rostfritt stÄl |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3533S10 | Fullt genomlopp | 10 | 63 | -29 - 180 | Låsbar spak | Invändig gänga ISO 228-1 (G, BSPP) | 2025-11-03 | 890 SEK | ||
| AT 3533S15 | Fullt genomlopp | 15 | 63 | -29 - 180 | Låsbar spak | 36 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-11-03 | 1 150 SEK | |
| AT 3533S20 | Fullt genomlopp | 20 | 63 | -29 - 180 | Låsbar spak | 59 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-11-03 | 1 440 SEK | |
| AT 3533S25 | Fullt genomlopp | 25 | 63 | -29 - 180 | Låsbar spak | 90 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-11-03 | 1 920 SEK | |
| AT 3533S32 | Fullt genomlopp | 32 | 63 | -29 - 180 | Låsbar spak | 159 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-11-03 | 2 590 SEK | |
| AT 3533S40 | Fullt genomlopp | 40 | 63 | -29 - 180 | Låsbar spak | 230 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-11-03 | 3 710 SEK | |
| AT 3533S50 | Fullt genomlopp | 50 | 63 | -29 - 180 | Låsbar spak | 418 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-11-03 | 5 100 SEK |
Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andraâŠ
Välj
Pneumatiska enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller därâŠ
VäljAnvĂ€nds för avstĂ€ngning av de flesta vĂ€tskor och gaser som förekommer i processindustrin.
PSB.1 Kulventiler

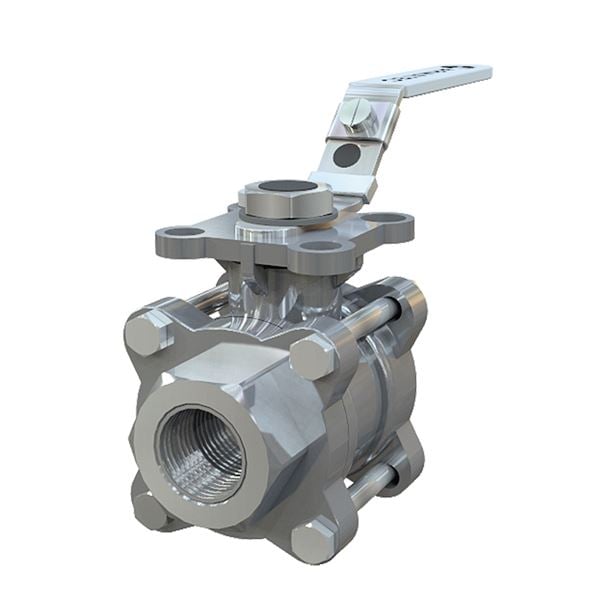

Kulventil i rostfritt stÄl AT 3533... , med fullt genomlopp, invÀndig gÀnga och spak i rostfritt stÄl.
AFS 2023:5, AFS 2023:5, 8 paragraf, PED 2014/68/EU
MÀrkning pÄ produkt: Fabrikat, DN, PN, materialkod,
Byggvarubedömning: Undviks
BVB ID: 109938
SundaHus: C-
Reach datum: 2024-06-27
Reachnotering: Produkten omfattas EJ av REACH
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stÄl AISI 316 (1.4408, CF8M) |
| 2 | Ăndstycke | Syrafast stĂ„l AISI 316 (1.4408, CF8M) |
| 3 | SĂ€tespackning | PTFE (polytetrafluoreten) |
| 4 | Kula | Syrafast stÄl AISI 316 (1.4408, CF8M) |
| 5 | Spindel | Syrafast stÄl AISI 316 (1.4408, CF8M) |
| 6 | Hus/Spindelpackning | PTFE (polytetrafluoreten) |
DimensionsomrÄde (DN): 10 - 50

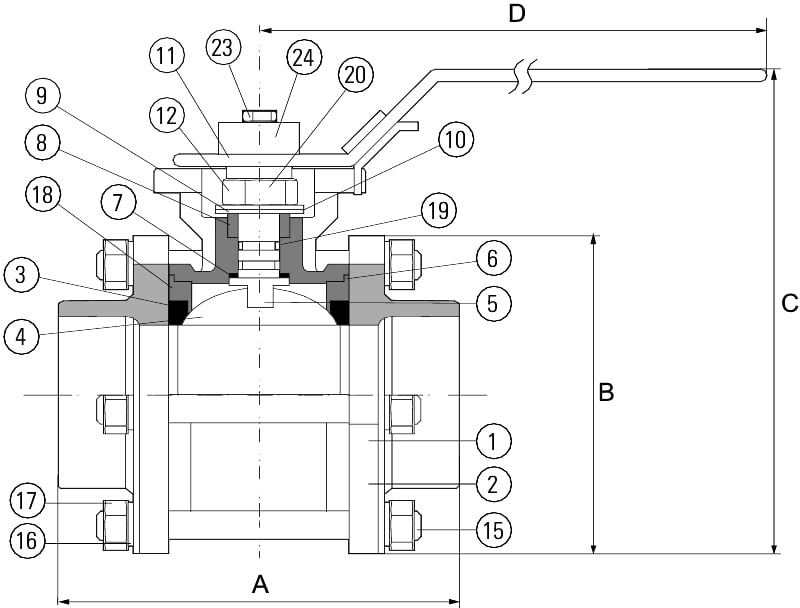

| DN | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 10 | 75 | 0 | 70.9 | 0.6 |
| 15 | 75 | 0 | 70.9 | 0.6 |
| 20 | 80 | 0 | 73.4 | 0.8 |
| 25 | 90 | 0 | 84.1 | 1.5 |
| 32 | 110 | 0 | 89.3 | 1.9 |
| 40 | 120 | 0 | 109.5 | 3 |
| 50 | 140 | 0 | 118.9 | 4.5 |
Kvalitetsventil, gjutna i rostfritt stÄl med fire-safe design och lÄsbart handtag. Tredelad kulventil. UtblÄsningssÀker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag. MonteringsflÀns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större Àn DN50 har runt ventilhus/monteringsflÀns.
Huvudmaterial: Rostfritt stÄl
Huvudmaterialkod: Syrafast stÄl AISI 316 (1.4408, CF8M)
IngĂ„ende material: Rostfritt stĂ„l, Ăvrigt
IngÄende materialkod: Syrafast stÄl AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)
Temperatur (°C): -29 - 180
Tryckklass (PN): 63
Anslutning: InvÀndig gÀnga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
| Artikelnummer | KVS | Utförande | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Anslutning enligt ISO 5211 | MÄtt pÄ spindel |
|---|---|---|---|---|---|---|---|---|
| 3533S10 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/8 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/8 | F03/F04 | 9x9mm | |
| 3533S15 | 36 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/2 | F03/F04 | 9x9mm |
| 3533S20 | 59 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/4 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/4 | F03/F04 | 9x9mm |
| 3533S25 | 90 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 | F04/F05 | 11x11mm |
| 3533S32 | 159 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/4 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/4 | F04/F05 | 11x11mm |
| 3533S40 | 230 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/2 | F05/F07 | 14x14mm |
| 3533S50 | 418 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 2 | F05/F07 | 14x14mm |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
För information om montering och underhÄll se gÀllande bruksanvisning. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till lÀckage.
3533/34/S/CSF CE-intyg (PDF-fil, 85 kB)
Bruksanvisning, Kulventil AT 3533S & 3534S (PDF-fil, 458 kB)
