Kulventiler med fullt genomlopp av rostfritt stÄl/CPTFE med invÀndiga gÀngor och fÀstflÀns för manöverdon. LÀmplig att automatisera. Tredelad för enkel service och underhÄll. För i huvudsak syror och saltlösningar, gas, Änga, varmt och kallt vatten.
| DimensionsomrÄde (DN) | 8 - 50 |
|---|---|
| Tryckklass (PN) | 64 - 125 |
| Temperatur (°C) | -30 - 220 |
| Huvudmaterial | Rostfritt stÄl |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3525-8 | Fullt genomlopp | 8 | 125 | -30 - 220 | Låsbar spak | 6,9 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-12-11 | 2 540 SEK | |
| AT 3525-10 | Fullt genomlopp | 10 | 125 | -30 - 220 | Låsbar spak | 6,9 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-12-11 | 2 540 SEK | |
| AT 3525-15 | Fullt genomlopp | 15 | 125 | -30 - 220 | Låsbar spak | 12,7 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-12-11 | 2 660 SEK | |
| AT 3525-20 | Fullt genomlopp | 20 | 125 | -30 - 220 | Låsbar spak | 29,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-12-11 | 3 450 SEK | |
| AT 3525-25 | Fullt genomlopp | 25 | 125 | -30 - 220 | Låsbar spak | 48,2 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-12-11 | 4 750 SEK | |
| AT 3525-32 | Fullt genomlopp | 32 | 100 | -30 - 220 | Låsbar spak | 73,1 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-12-11 | 6 300 SEK | |
| AT 3525-40 | Fullt genomlopp | 40 | 100 | -30 - 220 | Låsbar spak | 107,5 | Invändig gänga ISO 228-1 (G, BSPP) | 2025-12-11 | 8 100 SEK | |
| AT 3525-50 | Fullt genomlopp | 50 | 64 | -30 - 220 | Låsbar spak | 215 | Invändig gänga ISO 228-1 (G, BSPP) | 2026-01-08 | 10 400 SEK |
Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andraâŠ
Välj
Pneumatiska enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller därâŠ
Välj
Reservdelssats till 3-delade kulventiler i 3500 serien. (3500/3505/3520/3525/3540/3545/3560/3565)
Välj
AvstÀngningsventil för i huvudsak:
- Lut, syror och saltlösningar
- Lösningsmedel och alkoholer
- Gasol, naturgas och petroleum produkter
- Varmt och kallt vatten samt tryckluft
- Ă
nga, mÀttad (se diagram)
PSB.1 Kulventiler

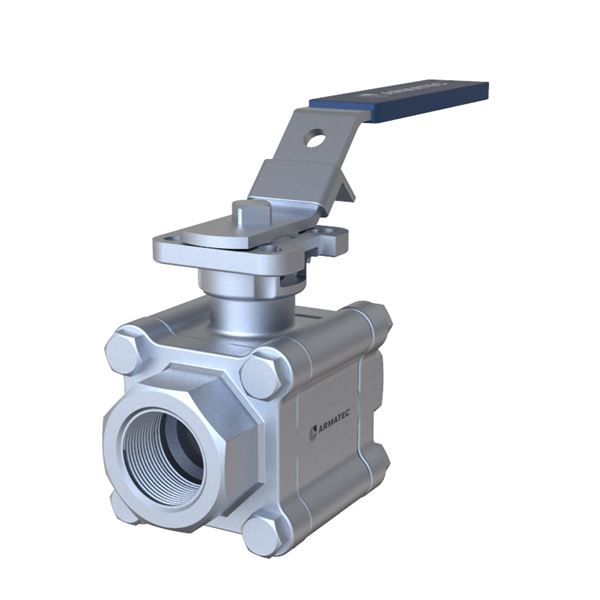

Kulventil i rostfritt stÄl AT 3525... , med fullt genomlopp, invÀndig gÀnga och spak i rostfritt stÄl. Packbox av kolfylld PTFE.
AFS 2023:5, ATEX 2014/34/EU, SIL3, TA-luft
Produkten Àr CE-mÀrkt
Provning sker enligt ISO 5208. LÀckageklass A gÀller för ventiltypen. Ventilen Àr typgodkÀnd enligt TA-luft. Materialintyg enligt EN 10204-3.1 finns tillgÀngligt. FDA (sÀten av PPTFE)
MÀrkning pÄ produkt: Fabrikat, DN, PN, materialkod, CE. I förekommande fall Àven flödesriktning. QR kod.
| Pos | Komponent | Material | |||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Syrafast stÄl AISI 316 (1.4408, CF8M) | |||||||||||||||||||||||||||||||||
| 2 | Kula | Syrafast stÄl AISI 316 (1.4401) | |||||||||||||||||||||||||||||||||
| 3 | Spindel | Syrafast stÄl AISI 316 (1.4401) | |||||||||||||||||||||||||||||||||
| 4 | Ventilhuspackning * | Glasfylld PTFE (15%) | |||||||||||||||||||||||||||||||||
| 5 | SĂ€tesring * | Kolfylld PTFE | |||||||||||||||||||||||||||||||||
| 6 | SpindeltÀtning * | Kolfylld PTFE | |||||||||||||||||||||||||||||||||
| 7 | N.A. | ||||||||||||||||||||||||||||||||||
| 8 | Stödring | PTFE (polytetrafluoreten) | |||||||||||||||||||||||||||||||||
| 9 | Ăndstycke/Gavlar | Syrafast stĂ„l AISI 316 (1.4408, CF8M) | |||||||||||||||||||||||||||||||||
| 10 | Handspak | Rostfritt stÄl AISI 304 (1.4301) | |||||||||||||||||||||||||||||||||
| 11 | TĂ€tningsring | Glasfylld PTFE (15%) | |||||||||||||||||||||||||||||||||
| 12 | O-ring * | FPM/FKM (fluorgummi) | |||||||||||||||||||||||||||||||||
| Andra material pÄ förfrÄgan , bl.a. glasfiberarmerad PTFE eller PEEK. För tex högre temperaturer. *IngÄr i reservdelskit 3530Rxxx |
|||||||||||||||||||||||||||||||||||
DimensionsomrÄde (DN): 8 - 50

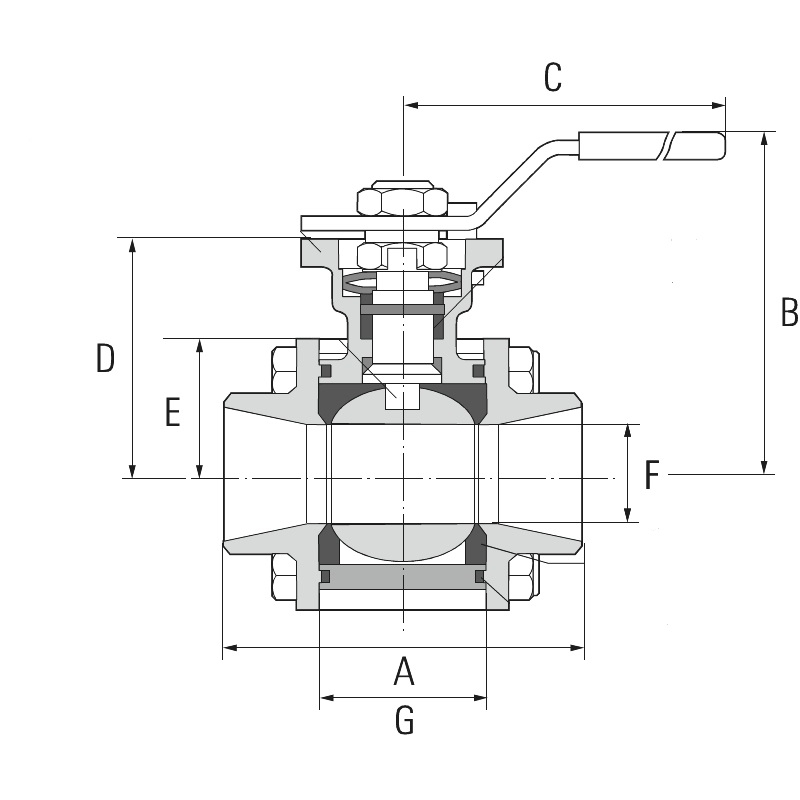

| DN | A | B | C | D | F | G | Nettovikt (kg) |
|---|---|---|---|---|---|---|---|
| 8 | 75 | 76.6 | 140 | 42.6 | 10 | 24.5 | 1 |
| 10 | 75 | 76.6 | 140 | 42.6 | 10 | 24.5 | 1 |
| 15 | 75 | 76.6 | 140 | 42.6 | 15 | 24.5 | 1 |
| 20 | 86 | 81.7 | 140 | 46.8 | 20 | 31.4 | 1.4 |
| 25 | 106 | 98.3 | 170 | 59.3 | 25 | 41.3 | 2.1 |
| 32 | 111 | 101.6 | 170 | 62.6 | 32 | 48.4 | 2.9 |
| 40 | 130 | 128 | 230 | 79 | 40 | 56.3 | 4.4 |
| 50 | 143 | 137 | 230 | 87.7 | 50 | 71.4 | 4.5 |
Tredelad kulventil för enkel service och underhÄll.
Ingen demontering eller packningsbyte i samband med insvetsning.
Homogen flytande kula för tÀt avstÀngning och lÄgt tryckfall.
SjÀlvkompenserande spindelpackning ger tÀt ventil vid hög manövreringsfrekvens.
UtblÄsningssÀker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag.
MonteringsflÀns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större Àn DN50 har runt ventilhus/monteringsflÀns.
Huvudmaterial: Rostfritt stÄl
Huvudmaterialkod: Syrafast stÄl AISI 316 (1.4401), Syrafast stÄl AISI 316 (1.4408, CF8M), Syrafast stÄl AISI 316 (1.4409)
IngĂ„ende material: Rostfritt stĂ„l, Ăvrigt
IngÄende materialkod: Syrafast stÄl AISI 316 (1.4401), Syrafast stÄl AISI 316 (1.4408, CF8M), Syrafast stÄl AISI 316 (1.4409), PTFE (polytetrafluoreten), Kolfylld PTFE
Temperatur (°C): -30 - 220
Tryckklass (PN): 64 - 125
Anslutning: InvÀndig gÀnga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
| Artikelnummer | KVS | Utförande | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Anslutning enligt ISO 5211 | MÄtt pÄ spindel |
|---|---|---|---|---|---|---|---|---|
| 3525-8 | 6.9 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/4 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/4 | F03/F04 | 9x9mm |
| 3525-10 | 6.9 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/8 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/8 | F03/F04 | 9x9mm |
| 3525-15 | 12.7 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1/2 | F03/F04 | 9x9mm |
| 3525-20 | 29.2 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/4 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 3/4 | F03/F04 | 9x9mm |
| 3525-25 | 48.2 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 | F04/F05 | 11x11mm |
| 3525-32 | 73.1 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/4 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/4 | F04/F05 | 11x11mm |
| 3525-40 | 107.5 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 1 1/2 | F05/F07 | 14x14mm |
| 3525-50 | 215 | Fullt genomlopp | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 2 | InvÀndig gÀnga ISO 228-1 (G, BSPP) | 2 | F05/F07 | 14x14mm |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
SvetsÀndesventiler kan insvetsas utan demontering under förutsÀttning att kulan Àr i öppet lÀge. Se separat bruksanvisning. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till lÀckage.
Kulventil AT 3525- Produktdatablad (PDF-fil, 672 kB)
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)
Ball valve AT 3525-, PDS (PDF-fil, 488 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)

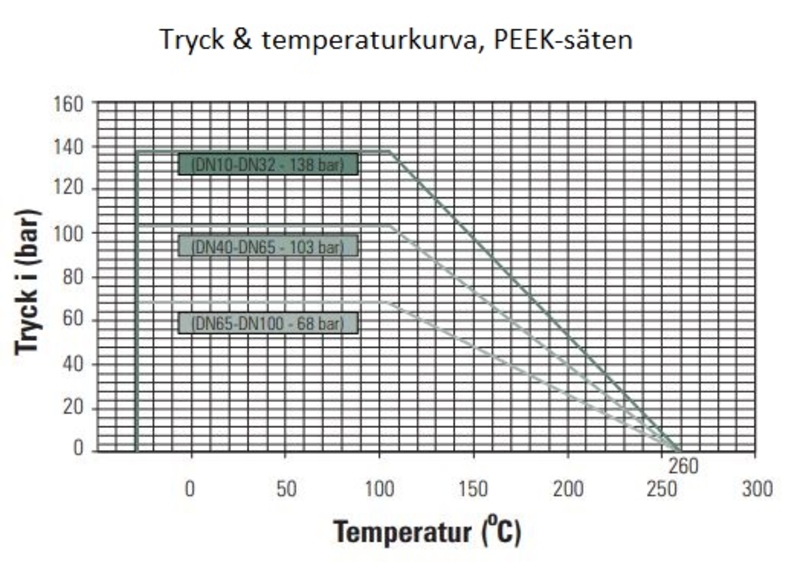

Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
