Kulventiler med reducerat genomlopp av rostfritt stÄl/CPTFE med svetsÀndar och fÀstflÀns för manöverdon. LÀmplig att automatisera. Tredelad för enkel service och underhÄll. För i huvudsak syror och saltlösningar, gas, Änga, varmt och kallt vatten.
2 990 SEK
Leverans från lager
| Produktserie | Kulventil AT 3500- |
|---|---|
| DN | 20 |
| PN | 125 |
| Temperatur (°C) | -30 - 220 |
| Anslutning | ISO 1127, svetsÀnda |
Reservdelssats till kulventil DN15 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) SpindeltätningarâŠ
246 SEK
Leverans från lager
Spindelförlängning DN15-20 Spindelförlängare till AT 3533/34S DN15-20, höjd: 61 mm
980 SEK
Leverans från lager
Pneum manöverdon dubbelverk. 12 Nm vid 6 bar luft 90° NAMUR-STD ISO 5211 - F03 9 mm stjärna -30°CâŠ
2 840 SEK
Leverans från lager
Pneum manöverdon enkelver. Luft 0°=14 Nm, 90°=10 Nm vid 6 bar Fjäder 0°=7 Nm, 90°=11 Nm 90° NAMUR-STD ISOâŠ
3 780 SEK
Leverans från lager
Säten av PEEK Passar: DN08-DN15 fullt genomlopp DN20 reducerat genomlopp
550 SEK
Leverans från lager

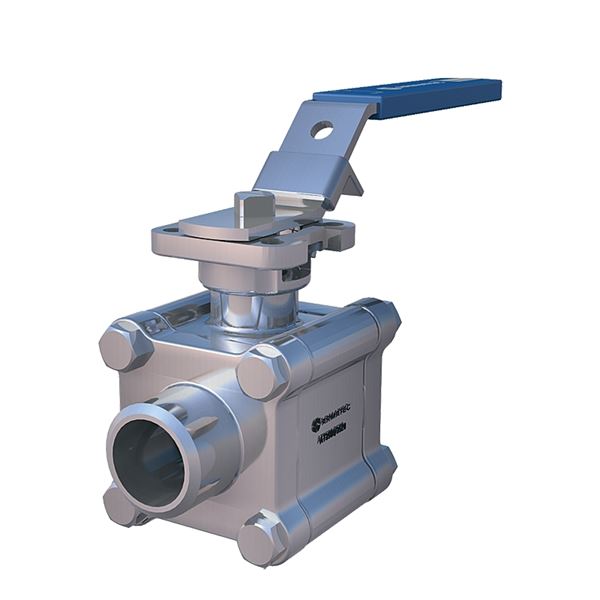

Kulventil med svetsÀndar DN20 PN125
Av syrafast rostfritt stÄl
Reducerat genomlopp
3-delad konstruktion
SvetsÀndar enligt ISO1127-1
Med lÄsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Nettovikt (kg): 0.8
Bruttovikt (kg): 0.8
DN: 20
MĂ„tt A (mm): 75
MĂ„tt B (mm): 76.6
MĂ„tt C (mm): 140
MĂ„tt D (mm): 42.6
MĂ„tt F (mm): 15
MĂ„tt G (mm): 24.5
Antal anslutningar: 2
Ansl. 1: ISO 1127, svetsÀnda
Ansl. 1 - spec.: DN20-Dy 26,9mm
Ansl. 2: ISO 1127, svetsÀnda
Ansl. 2 - spec.: DN20-Dy 26,9mm
PN: 125
Temperatur (°C): -30 - 220
Utförande typ: Ventiler
Utförande: Reducerat genomlopp
LĂ€ckageklass: Rate A acc. to EN 12266-1:2012
Media: Acetylen, Biogas, BrÀckt vatten, Kalciumklorid, Etylalkohol, Etylenglykol, Naturgas, Petroleumprodukter, Propylenglykol, Havsvatten, Natriumklorid, Tappvatten
Fluidgrupp: category III, Fluids group 2, category III, Fluids group 1
KVS: 12.7
Anslutning enligt ISO 5211: F03/F04
Spindeltyp: Diagonal fyrkant
MÄtt pÄ spindel: 9x9mm
Manöver: LÄsbar spak
Erfordrat moment (Nm): 11
Ytfinhet (Ra): 3,2
Kulventil AT 3500- Produktdatablad (PDF-fil, 654 kB)
Ball valve AT 3500-, PDS (PDF-fil, 469 kB)
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
TA-luft certifikat (PDF-fil, 103 kB)
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3500-15 | Reducerat genomlopp | 15 | 125 | -30 - 220 | Låsbar spak | 6,9 | ISO 1127, svetsända | 2025-07-17 | 2 670 SEK | |
| AT 3500-20 | Reducerat genomlopp | 20 | 125 | -30 - 220 | Låsbar spak | 12,7 | ISO 1127, svetsända | 2025-07-17 | 2 990 SEK | |
| AT 3500-25 | Reducerat genomlopp | 25 | 125 | -30 - 220 | Låsbar spak | 29,2 | ISO 1127, svetsända | 2025-07-17 | 3 820 SEK | |
| AT 3500-32 | Reducerat genomlopp | 32 | 125 | -30 - 220 | Låsbar spak | 48,2 | ISO 1127, svetsända | 2025-07-17 | 5 200 SEK | |
| AT 3500-40 | Reducerat genomlopp | 40 | 100 | -30 - 220 | Låsbar spak | 73,1 | ISO 1127, svetsända | 2025-07-17 | 7 000 SEK | |
| AT 3500-50 | Reducerat genomlopp | 50 | 64 | -30 - 220 | Låsbar spak | 107,5 | ISO 1127, svetsända | 2025-07-17 | 9 800 SEK | |
| AT 3500-65 | Reducerat genomlopp | 65 | 64 | -30 - 220 | Låsbar spak | 215 | ISO 1127, svetsända | 2025-07-17 | 12 600 SEK | |
| AT 3500-80 | Reducerat genomlopp | 80 | 64 | -30 - 220 | Låsbar spak | 275,2 | ISO 1127, svetsända | 2025-07-17 | 24 300 SEK | |
| AT 3500-100 | Reducerat genomlopp | 100 | 64 | -30 - 220 | Låsbar spak | 498,8 | ISO 1127, svetsända | 2025-07-17 | 30 000 SEK | |
| AT 3500-125 | Fri axel, Reducerat genomlopp | 125 | 25 | -30 - 220 | Fri axel | ISO 1127, svetsända | 2025-08-28 | 146 000 SEK | ||
| AT 3500-150 | Fri axel, Reducerat genomlopp | 1500 | 16 | -30 - 220 | Fri axel | ISO 1127, svetsända | 2025-08-28 | 210 000 SEK |
