Kulventiler med reducerat genomlopp av rostfritt stål/CPTFE med svetsändar och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak syror och saltlösningar, gas, ånga, varmt och kallt vatten.
3 940 SEK
Leverans från lager
| Produktserie | Kulventil AT 3500- |
|---|---|
| DN | 25 |
| PN | 125 |
| Temperatur (°C) | -30 - 220 |
| Anslutning | ISO 1127, svetsända |
Reservdelssats till kulventil DN20 Innehåller: 2 st säten (CPTFE) 2 st huspackningar (Glas 15%PTFE) Spindeltätningar…
276 SEK
Leverans från lager
Spindelförlängning DN15-20 Spindelförlängare till AT 3533/34S DN15-20, höjd: 61 mm
1 040 SEK
Leverans från lager
Pneum manöverdon dubbelverk. 19,5 Nm vid 6 bar luft 90° NAMUR-STD ISO 5211 - F03/05 9 mm stjärna -30°C…
4 010 SEK
Leverans från lager
Säten av PEEK Passar: DN20 fullt genomlopp DN25 reducerat genomlopp
1 330 SEK
Leverans från lager

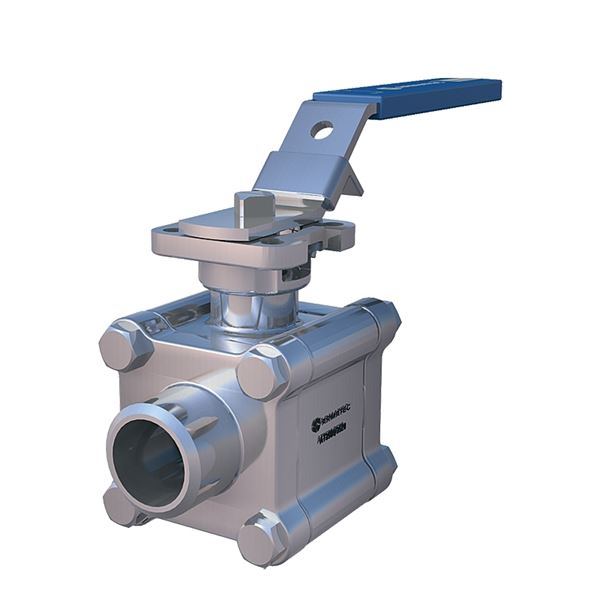

Kulventil med svetsändar DN25 PN125
Av syrafast rostfritt stål
Reducerat genomlopp
3-delad konstruktion
Svetsändar enligt ISO1127-1
Med låsbar spak för manövrering
Ursprungsland: CN Kina
Tullstatnr: 84818081
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Förpackningsstorlek Norge: 0
Reach datum: 2026-04-16
Nettovikt (kg): 1.3
Bruttovikt (kg): 1.3
DN: 25
Mått A (mm): 90
Mått B (mm): 81.7
Mått C (mm): 140
Mått D (mm): 46.8
Mått F (mm): 20
Mått G (mm): 31.4
Antal anslutningar: 2
Ansl. 1: ISO 1127, svetsända
Ansl. 1 - spec.: DN25-Dy 33,7mm
Ansl. 2: ISO 1127, svetsända
Ansl. 2 - spec.: DN25-Dy 33,7mm
PN: 125
Temperatur (°C): -30 - 220
Utförande typ: Ventiler
Utförande: Reducerat genomlopp
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Acetylen, Biogas, Bräckt vatten, Kalciumklorid, Etylalkohol, Etylenglykol, Naturgas, Petroleumprodukter, Propylenglykol, Havsvatten, Natriumklorid, Tappvatten
Fluidgrupp: category III, Fluids group 2, category III, Fluids group 1
KVS: 29.2
Anslutning enligt ISO 5211: F03/F04
Spindeltyp: Diagonal fyrkant
Mått på spindel: 9x9mm
Manöver: Låsbar spak
Erfordrat moment (Nm): 12
Ytfinhet (Ra): 3,2
Kulventil AT 3500- Produktdatablad (PDF-fil, 594 kB)
Ball valve AT 3500-, PDS (PDF-fil, 416 kB)
Bruksanvisning 35xx-serien (PDF-fil, 376 kB)
Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)
Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
35xx-serien, CE-intyg (PDF-fil, 299 kB)
TA-luft certifikat (PDF-fil, 103 kB)
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Manöver | KVS | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3500-15 | Reducerat genomlopp | 15 | 125 | -30 - 220 | Låsbar spak | 6,9 | ISO 1127, svetsända | 2026-04-27 | 2 720 SEK | |
| AT 3500-20 | Reducerat genomlopp | 20 | 125 | -30 - 220 | Låsbar spak | 12,7 | ISO 1127, svetsända | 2026-04-27 | 3 080 SEK | |
| AT 3500-25 | Reducerat genomlopp | 25 | 125 | -30 - 220 | Låsbar spak | 29,2 | ISO 1127, svetsända | 2026-04-27 | 3 940 SEK | |
| AT 3500-32 | Reducerat genomlopp | 32 | 125 | -30 - 220 | Låsbar spak | 48,2 | ISO 1127, svetsända | 2026-04-27 | 5 400 SEK | |
| AT 3500-40 | Reducerat genomlopp | 40 | 100 | -30 - 220 | Låsbar spak | 73,1 | ISO 1127, svetsända | 2026-04-27 | 7 300 SEK | |
| AT 3500-50 | Reducerat genomlopp | 50 | 64 | -30 - 220 | Låsbar spak | 107,5 | ISO 1127, svetsända | 2026-04-27 | 9 100 SEK | |
| AT 3500-65 | Reducerat genomlopp | 65 | 64 | -30 - 220 | Låsbar spak | 215 | ISO 1127, svetsända | 2026-04-27 | 11 900 SEK | |
| AT 3500-80 | Reducerat genomlopp | 80 | 64 | -30 - 220 | Låsbar spak | 275,2 | ISO 1127, svetsända | 2026-04-27 | 22 900 SEK | |
| AT 3500-100 | Reducerat genomlopp | 100 | 64 | -30 - 220 | Låsbar spak | 498,8 | ISO 1127, svetsända | 2026-04-27 | 28 200 SEK | |
| AT 3500-125 | Fri axel, Reducerat genomlopp | 125 | 25 | -30 - 220 | Fri axel | ISO 1127, svetsända | 2026-06-03 | 154 800 SEK | ||
| AT 3500-150 | Fri axel, Reducerat genomlopp | 150 | 16 | -30 - 220 | Fri axel | ISO 1127, svetsända | 2026-06-03 | 222 600 SEK |
